| Номер в госреестре | 72713-18 |
| Наименование СИ | Датчики атмосферного давления |
| Обозначение типа СИ | ДД-02 |
| Изготовитель | АО "Минимакс-94", г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 03.10.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики атмосферного давления ДД-02 (далее - датчики), предназначены для измерений атмосферного давления в составе метеостанций.
Принцип действия датчиков основан на измерении атмосферного давления с помощью пьезорезистивного чувствительного элемента.

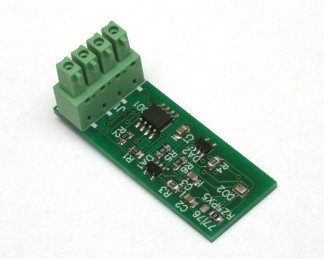

Датчики атмосферного давления ДД-02 состоят из измерительного модуля давления и электронного преобразователя, конструктивно объединенных на электронной плате. На мембране первичного преобразователя давления, изготовленного из монокристаллического кремния, сформирован мост Уинстона из диффузионных пьезорезисторов. Соединения между сенсором и другими элементами выполнены печатным монтажом. Датчик работает совместно с ПК, передавая информацию по интерфейсу I2C. С монитора компьютера считывается информация об измеряемом давлении.
Датчики функционируют под управлением внешнего программного обеспечения «Датчик атмосферного давления ДД-02», которое является автономным ПО.
ПО обеспечивает сбор, обработку, архивирование, прием и передачу данных.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Влияние ПО учтено при нормировании метрологических характеристик.
Для защиты программного обеспечения от непреднамеренных и преднамеренных изменений применяется авторизация при запуске с помощью логина и пароля.
Таблица 1 - Идентификационные данные программного обеспечения датчиков
| Наименование программного обеспечения | «Датчик атмосферного давления ДД-02» |
| Идентификационное наименование ПО | air_pressure_logger. exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.02 |
Метрологические и технические характеристики датчиков приведены в таблицах 2 и 3
Таблица 2 - Метрологические характеристики датчиков
| Наименование характеристики | Значение |
| Диапазон измерений атмосферного (абсолютного) давления, гПа | от 500 до 1100 |
| Пределы допускаемой абсолютной погрешности измерения давления, гПа | ±1 |
| Диапазон рабочих температур, °С | от -40 до +60 |
| Пределы допускаемой дополнительной погрешности от воздействия изменения температуры окружающего воздуха от нормального значения от +18 до +28 °С, гПа/ 10 °С | ±0,25 |
Таблица 3 - Технические характеристики датчиков
| Г абаритные размеры, мм - высота - ширина - глубина | 43 18 17 |
| Напряжение питания постоянного тока, В | от 4,8 до 5,2 |
| Масса, г, не более | 50 |
| Нормальные условия работы датчика: - температура окружающего воздуха, °С | от +18 до +28 |
| - атмосферное давление, мм рт. ст. | от 720 до 780 |
| - относительная влажность воздуха, % | от 50 до 80 |
| Средняя наработка на отказ, ч, не менее | 80 000 |
| Срок службы, лет | 8 |
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность датчиков
| Наименование | Обозначение | Количество |
| Датчик атмосферного давления | ДД-02 | 1 шт. |
| Методика поверки | МП 202-023-2017 | 1 экз. |
| Руководство по эксплуатации | МРАШ.416313.002 РЭ | 1 экз.* |
| Паспорт | МРАШ.416313.002 ПС | 1 экз. |
| Упаковка | - | 1 шт. |
| * поставляется по требованию Заказчика | ||
осуществляется по документу МП 202-023-2017 «Датчики атмосферного давления ДД-02. Методика поверки», утвержденному ФГУП «ВНИИМС» 01.12.2017 г.
Основные средства поверки:
Рабочий эталон 1 разряда, барометр рабочий сетевой БРС-1М-3 (Регистрационный № 16006-97);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт и (или) на руководство по эксплуатации.
приведены эксплуатационном документе.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация АО «Минимакс-94»
| Зарегистрировано поверок | 291 |
| Поверителей | 3 |
