| Номер в госреестре | 72715-18 |
| Наименование СИ | Приборы комбинированные для измерения световых и цветовых характеристик |
| Обозначение типа СИ | Konica Minolta мод. LS-150, LS-160, CS-150, CS-160, CL-500А, CA-310, CA-410 и CA-2500 |
| Изготовитель | "Konica Minolta Sensing, Inc.", Япония |
| Год регистрации | 2018 |
| Срок свидетельства | 03.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы комбинированные для измерения световых и цветовых характеристик Konica Minolta моделей LS-150, LS-160 (далее - приборы) предназначены для измерения яркости, CL-500A предназначены для измерения освещенности и цветовых характеристик, а CS-150, CS-160, CA-310, CA-410 и CA-2500, предназначены для измерения яркости и цветовых характеристик дисплеев, светильников и других самосветящихся объектов.
Принцип действия приборов основан на преобразовании света, падающего или отраженного, в яркость, освещенность и характеристики цветности, рассчитываемые во встроенном процессоре и отображаемые затем на внешнем дисплее.
Модели LS-150, LS-160 имеют в качестве приемников излучения фотоприемники, корригированные по удельной кривой сложения у, которая соответствует спектральной чувствительности человеческого глаза для дневного зрения V(X).
В моделях CS-150, CS-160, СА-310, CA-410 и СА-2500 в качестве приемников излучения используются фотоприемники, корригированные по удельной кривой сложения X, у, z . Модели CS-150, CS-160, СА-310, CA-410 и СА-2500 имеют четыре фильтра с функциями пропускания X, у, z , для функции X используются два отдельных фильтра для измерений в красном и синем диапазонах длин волн.
Модели LS-150, LS-160 позволяют измерять яркость, модели CS-150, CS-160, СА-310, СА-410 и СА-2500 позволяют измерять яркость и координаты цветности.
Особенностью моделей СА-310, CA-410 является измерение яркости накладным методом.
Модели СА-2500 выпускаются в модификациях СА-2500S, CA-2500W, CA-2500T, которые отличаются использованием стандартного, макро и широкофокусного объектива, что позволяет измерять различные поверхности на различных расстояниях.
Конструктивной особенностью модели СЬ-500А в качестве приемника излучения является использование CCD-детектора, работающего в спектральном диапазоне от 360 до 780 нм. Данная модель прибора позволяет измерить доминирующую длину волны, коррелированную цветовую температуру, цветовую неоднородность, насыщенность цвета, контрастность, заданную область светящей поверхности и отдельные точки.

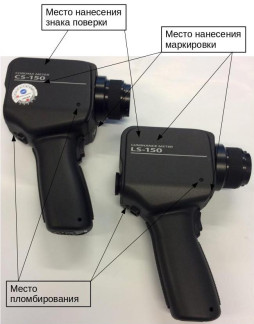

Общий вид приборов, схема пломбировки от несанкционированного доступа, обозначение места нанесения маркировки и знака поверки представлены на рисунках 1 - 6.
Место нанесения маркировки
| Место нанесения | ||
| знака поверки | Место | |
| пломбирования |
Рисунок 3 - Схема пломбировки приборов модели СА-310, CA-410 от несанкционированного доступа, обозначение места нанесения знака поверки
А
Awarhing
■я/<-5иитлг<йги.
■ Do not remove covers.
Место
пломбирования
Рисунок 4 - Общий вид приборов модели GL-500A, схема пломбировки от несанкционированного доступа, обозначение места нанесения маркировки и знака поверки
Управление приборами и обработка результатов измерений осуществляется с помощью специальных программных продуктов, которые различаются пользовательским интерфейсом.
Приборы моделей LS-150, LS-160 функционируют под управлением встроенного специального программного обеспечения «LS-150, LS-160». Приборы моделей CS-150, CS-160 функционируют под управлением встроенного специального программного обеспечения «CS-150, CS-160». Программное обеспечение осуществляет функции сбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти микропроцессора. Также реализована возможность установки ПО CS-S20 на ПК, которое не является обязательным и предоставляется по просьбе заказчика.
Приборы модели ^-500А функционируют под управлением встроенного специального программного обеспечения «CL-500A». Программное обеспечение осуществляет функции сбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти микропроцессора. Также реализована возможность установки ПО CL-S10w на ПК, которое не является обязательным и предоставляется по просьбе
заказчика.
Приборы моделей CA-310, СА-410 функционируют под управлением встроенного специального программного обеспечения «СА-310, CA-410». Программное обеспечение осуществляет функции сбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти микропроцессора. Также реализована возможность установки ПО CA-SDK на ПК, которое не является обязательным и предоставляется по просьбе заказчика.
Приборы модели CA-2500 функционируют под управлением автономного специального программного обеспечения СA-s25w, установленного на персональный компьютер. Программное обеспечение осуществляет функции cбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти персонального компьютера.
Установка обновленных версий ПО допускается только представителями предприятия -изготовителя. ПО защищено от несанкционированного доступа индивидуальным паролем
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||||
| Идентификационное наименование ПО | CA-s25w | LS-150, LS-160, | CS-150, CS-160 | CL-500A | CA-310 | CA-410m |
| Номер версии (идентификационный номер) ПО, не ниже | 1.1 | 1.02 | 1.02 | 1.22 | 4.21 | 1.03 |
| Цифровой идентификатор ПО | - | |||||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||
| LS-150 | LS-160 | CS-150 | CS-160 | CL-500A | CA-310, CA-410 | CA-2500 | ||
| щуп 027 | щуп 010 | |||||||
| Диапазон измерений яркости, кд/м2 | от 10 до 104 | - | от 10 до 103 | от 10 до 3 103 | от 10 до 104 | |||
| Пределы допускаемой относительной погрешности измерения яркости, % | ±4 | - | ±4 | |||||
| Диапазон измерений координат цветности, отн. ед.: x У | от 0,0080 до 0,7347 от 0,0080 до 0,8338 | от 0,0100 до 0,7347 от 0,0100 до 0,8338 | от 0,0080 до 0,7347 от 0,0080 до 0,8338 | |||||
| Пределы допускаемой абсолютной погрешность измерений координат цветности, отн. ед.: Ах Ду | ±0,008 | ±0,010 | ±0,008 | |||||
| Диапазон измерений освещенности, лк | - | от 1 до 105 | - | |||||
| Пределы допускаемой относительной погрешности измерения освещенности, % | ±8 | |||||||
Таблица 3 - Основные технические характеристики
| Значение | ||||||||||||||
| CA-2500 | ||||||||||||||
| Наименование | CA-3 10, CA-410 | CA-2500T | ||||||||||||
| характеристики | LS-150 | LS-160 | CS-150 | CS-160 | CL-500A | СА- | CA- | без | с макро | с макро | ||||
| щуп 027 | щуп 010 | 2500S | 2500W | макро кольца | кольцом 1 | кольцом 2 | ||||||||
| Диапазон показаний яркости, кд/м2 | от 10-3 до 9,99105 | от 10-2 до 9,99105 | от 10-1 до 9,99105 | - | от 10-4 до 103 | от 10-4 до 3 103 | от 5 10" | 2 до 105 | от 2,5 10-2 до 105 | от 510-2 до 105 | ||||
| Диапазон показаний освещенности, лк | - | от 10-1 до 105 | - | |||||||||||
| Угол измерения, ° | 1 | 1/3 | 1 | 1/3 | - | ±2,5 | ±5 | - | ||||||
| Угол наблюдения видоискателя | 9° | - | ||||||||||||
| Фокусное расстояние, мм | 1012 213 ** | от 20 до 40 | от 25 до 35 | 250 500 1000 2000 | 250 500 1000 2000 | 900 2000 3000 | 500 | 300 | ||||||
| Диаметр области измерения *, мм | 14,4 1,3 ** | 4,5 0 4 ** | 14,4 1,3 ** | 4,5 0 4 ** | 27 | 10 | 98 210 440 890 | 145 410 850 1770 | 115 275 420 | 57 | 27 | |||
| Время измерения, с: - автоматически - вручную | от 0,7 до 4,3 от 0,7 до 7,1 | от 0,5 до 27 от 0,5 до 2,5 | от 4 до 20 | от 5 до 80 | ||||||||||
| Г абаритные размеры, мм, не более: - ширина - высота - длина | 71 214 154 | 70 165 83 | 340 127 216 | 160 164 192 | ||||||||||
| Значение | ||||||||||||
| CA-310, CA-410 | CA-2500 | |||||||||||
| Наименование характеристики | LS-150 | LS-160 | CS-150 | CS-160 | CL-500A | СА- 2500S | CA-2500T | |||||
| щуп 027 | п0 у1 щ0 | CA- 2500W | без макро кольца | с макро кольцом 1 | с макро кольцо м 2 | |||||||
| Масса, кг, не более | 0,85 | 0,35 | 3,58 | 3,5 | ||||||||
| Параметры электрического питания переменного тока: - напряжение, В - частота, Гц | от 100 до 240 50/60 | |||||||||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от 0 до +40 85 от 96 до 104 | от +10 до +28 70 от 96 до 104 | ||||||||||
| * Указывается в зависимости от фокусного расстояния ** Указаны данные полученные с использованием макросъемочной линзы | ||||||||||||
наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус приборов методом трафаретной печати
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Приборы комбинированные для измерения световых и цветовых характеристик Konica Minolta моделей LS-150, LS-160, CS-150, CS-160, CL-500^ CA-310, CA-410 и CA-2500 | - | 1 шт. |
| Программное обеспечение | - | 1 шт. |
| Комплект сменных частей и принадлежностей 1) | - | 1 шт. |
| Персональный компьютер 2) | - | 1 шт. |
| CD-диск с программным обеспечением 2) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 021.М4-18 | 1 экз. |
| 1) Предоставляется по требованию заказчика 2) Обязательный пункт для модели СА-2500. Для остальных LS-150, LS-160, CS-150, CS-160, ^-500А, CA-310 и CA-410 предоставляется по требованию заказчика | ||
осуществляется по документу МП 021.М4-18 «ГСИ. Приборы комбинированные для измерения световых и цветовых характеристик Konica Minolta моделей LS-150, LS-160, CS-150, CS-160, ^-500А, CA-310, CA-410 и CA-2500. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 24 января 2018 года.
Основные средства поверки:
Вторичный эталон единиц координат цветности самосветящихся объектов по ГОСТ 8.205-2014;
Рабочий эталон единицы яркости по ГОСТ 8.023-2014;
Рабочий эталон единицы освещенности по ГОСТ 8.023-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрофотометров с требуемой точностью.
Знак поверки наносится на корпус приборов (место нанесения указано на рисунках с 1
по 6).
приведены в эксплуатационном документе.
ГОСТ 8.023-2014 ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений
ГОСТ 8.205-2014 ГСИ. Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны и блеска
Техническая документация «Konica Minolta Sensing, Inc.»
