| Номер в госреестре | 72716-18 |
| Наименование СИ | Комплексы измерительные автоматизированного учета алкогольной продукции |
| Обозначение типа СИ | "ALCOSPOT-T" |
| Изготовитель | Общество с ограниченной ответственностью "Центр информационно-коммуникационных технологий" (ООО "Центр ИКТ"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 03.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные автоматизированного учета алкогольной продукции "ALCOSPOT-T" (далее - комплексы) предназначены для измерений объема этилового спирта (в том числе денатурата) и нефасованной спиртосодержащей продукции с содержанием этилового спирта более 25 процентов объема готовой продукции, объемной концентрации (крепости и объема этилового спирта, содержащегося в измеряемой жидкости), температуры измеряемой среды и уровня заполнения резервуара, а также формирования и передачи информации в Единую государственную автоматизированную систему учета объема производства и оборота этилового спирта, алкогольной и спиртосодержащей продукции (ЕГАИС) и передачу навигационных данных с заданной периодичностью посредством ГЛОНАСС/GPS в Автоматизированную систему контроля проезда (АСКП).
Комплексы устанавливаются на автомобильный и железнодорожный транспорт (далее -цистерны), предназначенные для перевозки спирта и другой алкогольной и спиртосодержащей продукции.
Комплексы в зависимости от комплектации могут включать в себя:
- расходомеры массовые Promass (регистрационный № 15201-11, № 57484-14, № 68358-17);
- расходомеры-счетчики массовые Optimass x400 (регистрационный № 53804-13);
- счетчики-расходомеры массовые ЭМИС-МАСС 260 (регистрационный № 42953-15);
- счетчики жидкости СЖ-ППТ-65 (регистрационный № 59916-15);
- преобразователи магнитные поплавковые ПМП-118/ПМП-201 (регистрационный № 24715-14) по количеству отделений цистерны;
- датчик наличия воздуха;
- клапанную пару (отсечные и регулирующие клапаны);
- контроллер многофункциональный транспортный «Алкоспот ТР» (далее КМТ), имеющий в своем составе:
- плату контроллера с локальным архивом;
- модуль дискретного ввода/вывода для отображения измеренных параметров и настройки;
- радиомодем для сетей сотовой связи стандарта GSM/GPRS;
- спутниковый навигационный приемник GPS/Глонасс;
- комплект антенно-фидерного оборудования для GSM/GPRS-модема;
- комплект антенно-фидерного оборудования для GPS/Глонасс приемника.
При использовании кориолисовых расходомеров (Promass, Optimass x400, ЭМИС-МАСС 260) объём измеряемой среды определяется в соответствии с прошедшей через расходомер измеренной массой измеряемой среды, ее плотностью и температурой. Плотность среды измеряется резонансным методом: значение частоты резонирующих измерительных трубок расходомера соответствует определённому значению плотности продукта. Температура среды измеряется встроенным термосопротивлением. Крепость спирта в процентах по объему и объем безводного спирта определяются в КМТ комплекса с применением алгоритмов пересчёта, согласно данным зависимости концентрации от температуры и плотности (в т.ч. по ГОСТ 3639-79).
Измерение уровня ПМП-201 основано на измерении времени распространения в звукопроводе короткого импульса упругой деформации, возникающего под действием эффекта магнитострикции. Плотность среды измеряется поплавком плотности.
В преобразователе уровня поплавковом ПМП-118 датчик уровня состоит из поплавка с магнитом и герконорезистивной линейки. Магнит, находящийся в поплавке, воздействуя на герконы, создает в герконорезистивной линейке сигнал, соответствующий положению поплавка, т.е. соответствующий уровню жидкости. Измерение температуры в уровнемерах осуществляется с помощью интегральных датчиков температуры, равномерно распределенных по длине преобразователя.
Измеренные и рассчитанные параметры измеряемой среды архивируются в локальном архиве КМТ и могут быть переданы другим пользователям (ЕГАИС, АСКП).
В зависимости от комплектации комплексы имеют два варианта исполнения:
- исполнение 1 состоит из: КМТ, преобразователей уровня поплавковых, кориолисового расходомера (Promass, Optimass x400, ЭМИС-МАСС 260) и отсечного клапана;
- исполнение 2 состоит из: КМТ, уровнемеров, расходомеров СЖ-ППТ-65 и отсечных клапанов.
Комплекс в любом исполнении может применяться для установки как на ЖД-цистерну, так и на автоцистерну.
При размещении комплекса на автоцистернах питание осуществляется от аккумулятора автомобильного транспортного средства. Буферные аккумуляторы устанавливаются в корпусе контроллера.
При размещении комплекса на железнодорожных цистернах питание осуществляется от пускозарядного устройства, подключенного к внешним разъемам питающей сети. Буферные аккумуляторы устанавливаются во взрывозащищенном корпусе.
Комплексы осуществляют следующие функции:
- регистрацию показаний расходомеров (расход, плотность, температура и объем);
- регистрацию показаний уровнемеров (уровень, плотность, температура);
- измерение объёма измеряемой среды;
- измерение уровня в цистерне;
- фиксацию с заданным интервалом параметров измеряемой среды в собственном локальном архиве, в том числе:
- измеренный объем продукта при текущей температуре;
- измеренный объем продукта, приведенный к плюс 20 °С;
- концентрацию измеряемой среды;
- уровень в цистерне;
- температуру измеряемой среды;
- плотность измеряемой среды;
- время измерения параметров.
- определение географических координат транспортного средства при помощи системы позиционирования GPS и ГЛОНАСС;
- передачу навигационных данных с заданной периодичностью (от 5 мин до 24 ч);
- запись и хранение в энергонезависимом запоминающем устройстве географических координат транспортного средства и сведений об изменении состояния датчиков (данных об уровне зарядки аккумулятора, о наличии связи с уровнемерами, о наличии сбоев в работе технических средств) и передаваемой информации в энергонезависимую память при потере сигнала сотовой сети с последующей автоматической передачей записанной информации при возобновлении сигнала сотовой сети;
- обмен информацией с сервером по каналу связи GPRS TCP/IP;
- хранение параметров настройки и результатов работы в энергонезависимом запоминающем устройстве.
Локальный архив комплекса расположен в энергонезависимой памяти. Он является первичным источником данных для ЕГАИС, АСКП обеспечивая безусловную сохранность своего содержимого безотносительно от текущего состояния комплекса.
В ЕГАИС передаются следующие данные: номер машины, код перевозимой продукции, даты и время начала и конца измерений, показания средств измерений, в том числе объем продукта, его крепость и объем безводного спирта, приведенный к плюс 20 °С.
В АСКП передают следующие данные: номер машины, ее местоположение (с точностью ±5 м), код перевозимой продукции, уровень, плотность и температуру продукции.
Время хранения данных в локальном архиве составляет не менее 5 лет.

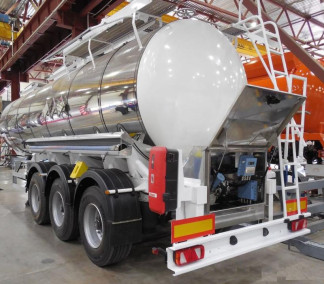

Общий вид комплекса приведен на рисунках 1, 2, 3 и 4.
На рисунках 5 и 6 приведены уровнемер и контроллер «Алкоспот ТР», с местом его пломбировки.
Все средства измерения, входящие в состав комплекса, пломбируются в соответствии с технической документацией на них.
Программное обеспечение комплексов по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств.
ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Программное обеспечение разделено на:
- метрологически значимую часть;
- метрологически незначимую часть.
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
- программные модули, осуществляющие представление измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;
- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;
- компоненты защищенного интерфейса для обмена данными между метрологически значимой и незначимой частями ПО.
ПО защищено алгоритмами криптозащиты с помощью электронной подписи и шифрования, а также в модуле УТМ, с использованием ключа электронной подписи JaCarta. Примененные специальные средства защиты исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.
Влияние на метрологически значимую часть ПО через интерфейс пользователя и интерфейс связи отсутствует.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «AS-T» |
| Номер версии (идентификационный номер) ПО | 1.х.х |
| Цифровой идентификатор ПО | не отображается |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню - "высокий", в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение | ||
| Исполнение 1 | Исполнение 2 | ||
| Диапазон измерений объемного расхода, м3/ч | |||
| Promass | Ду=40 | от 2 до 45 | - |
| Ду=50 | от 3,2 до 70 | ||
| Optimass x400 | Ду=40 | от 2,8 до 70 | - |
| Ду=50 | от 6 до 70 | ||
| ЭМИС-МАСС 260 | Ду=40 | от 1,9 до 32 | - |
| Ду=50 | от 3 до 50 | ||
| СЖ-ППТ-65 | Ду=65 | - | от 8 до 55 |
| Наименование характеристики | Значение | |
| Исполнение 1 | Исполнение 2 | |
| Диапазон измерений объёмной концентрации спирта в измеряемой среды, % | от 25 до 99 | |
| Диапазон температуры измеряемой среды, °С | от -40 до +50 | от -40 до +50 |
| Пределы допускаемой относительной погрешности при измерении объема, % | ±0,5 | ±0,5 |
| Пределы допускаемой относительной погрешности при измерении объёма безводного спирта, приведённого к +20 °С, в измеряемой среде в диапазонах (только при применении кориолисовых расходомеров), %: - с концентрацией этилового спирта более 38 % - с концентрацией этилового спирта в диапазоне от 25 до 38, % | ±0,8 ±1,5 | - |
| Пределы допускаемой абсолютной погрешности при измерении объёмной концентрации спирта в измеряемой среды, % | ±0,5 | |
| Пределы допускаемой абсолютной погрешности при измерении температуры измеряемой среды, °С | ±0,5 | ±0,5 |
| Преобразователи магнитные поплавковые ПМП - 118/ПМП - 201 | ||
| Верхний предел измерений уровня преобразователей, мм | 3200 | |
| Пределы допускаемой основной погрешности измерений уровня жидких сред, уровня раздела сред преобразователей, мм: - для ПМП - 118 - для ПМП - 201 | ±5 ±1 | |
| Пределы допускаемой дополнительной погрешности измерений уровня сред, обусловленной изменением температуры среды в диапазоне рабочих температур преобразователей, мм - для ПМП - 118 - для ПМП - 201 | ±5 ±1 | |
| Пределы допускаемой абсолютной погрешности измерений температуры жидких сред преобразователей в диапазоне от минус 40 до плюс 60 °С, °С | ±0,5 | |
| Диапазон измерений плотности, кг/м3 | от 650 до 1500 | |
| Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 | ±1,5 | |
| Диапазон температур контролируемой среды, °С | от -50 до +60 | |
| Электропитание - постоянный ток: напряжение, В | от 18 до 24 | |
| Потребляемая мощность, Вт, не более | 500 | |
| Наименование характеристики | Значение |
| Исполнение 1 Исполнение 2 | |
| Температура окружающей среды, °С: - для расходомеров Promass, Optimass x400, | от -40 до +50 |
| ЭМИС-МАСС 260 | от -50 до +60 |
| - для расходомеров СЖ-ППТ-65 | от -50 до +60 |
| - для уровнемеров ПМП-118, ПМП-201 | от -45 до +60 |
| - для КМТ | по технической документации на |
| - для клапанов | них |
| Относительная влажность воздуха, %, не более | 80 |
| Г абаритные размеры КМТ, мм, не более: - высота | 290 |
| - ширина | 260 |
| - глубина | 160 |
| Масса КМТ, кг, не более | 11 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на боковую панель КМТ комплекса методом трафаретной печати.
Таблица 3 - Комплектность средства измерений
| Наименование, тип | Обозначение | Количество | Примечание |
| Комплекс измерительный автоматизированный учета алкогольной продукции в составе: - расходомер массовый - счетчик жидкости - преобразователь магнитный поплавковый - клапанная пара (отсечные и регулирующие клапаны) - контроллер многофункциональный транспортный «ALCOSPOT-ТР» | ALCOSPOT-T | до 2 шт. 2 шт. до 5 шт. до 2 шт. 1 шт. | Комплектация определяется в соответствии с заказом |
| Руководство по эксплуатации | РЭ-09219036-3-2017 | 1 экз. | - |
| Паспорт | ПТ-09219036-3-2017 | 1 экз. | - |
| Методика поверки | МП 208-007-2017 | 1 экз. | - |
осуществляется по документу МП 208-007-2017 "ГСИ. Комплекс измерительный автоматизированного учета алкогольной продукции "ALCOSPOT-T". Методика поверки", утвержденному ФГУП "ВНИИМС" 24.11.2017 г.
Основные средства поверки:
- мерник металлический образцовый 2-го разряда, вместимостью 200 дм , погрешность ±0,1 % (регистрационный № 21422-01);
- набор термометров лабораторных ТЛ-4м, диапазон измерений от минус 30 до плюс 55 °C, цена деления 0,1 °C (регистрационный № 28208-09);
- набор ареометров АСП-1, диапазон измерений объемной доли спирта от 0 до 100 %, цена деления ±0,1 % (регистрационный № 69567-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Федеральной службы по регулированию алкогольного рынка от 07 сентября 2012 г. №256 "Требования к транспортным средствам и оборудованию для учета объема перевозки этилового спирта (в том числе денатурата) и нефасованной спиртосодержащей продукции с содержанием этилового спирта более 25 процентов объема готовой продукции, в части автомобильного транспорта"
Приказ Федеральной службы по регулированию алкогольного рынка от 07 сентября 2012 г. №258 "Требования к специальным техническим средствам регистрации в автоматическом режиме движения, которыми оснащается транспортные средства, осуществляющие перевозки этилового спирта (в том числе денатурата) и нефасованной спиртосодержащей продукции с содержанием этилового спирта более 25 процентов объема готовой продукции"
ТУ 26.51.52-003-09219036-2017. Комплекс измерительный автоматизированного учета алкогольной продукции "ALCOSPOT-T". Технические условия
