| Номер в госреестре | 72725-18 |
| Наименование СИ | Устройства для распределения тепловой энергии электронные |
| Обозначение типа СИ | VALTEC QVERT |
| Изготовитель | Общество с ограниченной ответственностью «Спутник» (ООО «Спутник»), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 03.10.2029 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства для распределения тепловой энергии электронные VALTEC QVERT (далее -устройства) предназначены для измерений разности температуры поверхности отопительного прибора и температуры окружающего воздуха и вычисления на основе измеренной разности температур числа, пропорционального количеству тепловой энергии, выделяемой отопительным прибором.
Устройства для распределения тепловой энергии электронные VALTEC QVERT представляют собой устройства с одним или двумя датчиками температуры.
При комплектации одним датчиком температуры вычисляется разница температур между температурой отопительного прибора и постоянным значением, которое задано для температуры окружающего воздуха.
Устройства, состоящие из двух датчиков температуры, измеряют температуру поверхности отопительного прибора одним датчиком температуры, а другим датчиком температуры измеряют температуру окружающего воздуха у отопительного прибора. В вычислительном блоке вычисляется разница между этими температурами, суммируемые за определенный период времени с учетом коэффициента внутреннего теплообмена отопительного прибора. Полученное значение пропорционально количеству тепловой энергии, высвобождаемой отопительным прибором.
Устройство с выносным датчиком температуры. Устройство с двумя датчиками температуры может иметь выносной датчик температуры, измеряющий температуру поверхности отопительного прибора. В этом случае, выносной датчик температуры фиксируется в специальный вход на обратной стороне устройства. При этом выносной датчик температуры всегда заменяет встроенный в устройство датчик температуры, измеряющий температуру поверхности отопительного прибора.

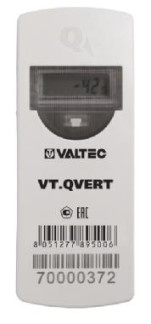

Общий вид устройства представлен на рисунке 1.
Места заводской пломбировки от несанкционированного доступа представлены на рисунке 2.
Рисунок 2 - Места заводской пломбировки от несанкционированного доступа
Устройства имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти при изготовлении.
Необходимое для эксплуатации программное обеспечение установлено в памяти Flash ROM ц-контроллера. Его можно проверить с помощью идентификационного номера и цифрового идентификатора. Рабочие параметры ц-контроллера защищены и описаны в технической документации. Память данных для показаний устройства и различные параметры и коэффициенты радиатора сохранены в оперативной памяти ц-контроллера и доступны через защищенный паролем интерфейс. Вся область электроники устройства не доступна снаружи; устройство можно открыть только с повреждением механической пломбы.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VALTEC QVERT |
| Номер версии (идентификационный номер) ПО | EHKV515 |
| Цифровой идентификатор ПО | 7C2D |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры отопительного прибора, оС | от +35 до +105 |
| Стартовая температура с 1 температурным датчиком, оС - июнь, июль, август | +40 |
| - остальные месяцы года | +28 |
| Пределы допускаемой относительной погрешности при измерениях разницы температур, % - 5 оС < ДТ < 10 оС | ±12 |
| - 10 оС < ДТ < 15 0С | ±8 |
| - 15 оС < ДТ < 40 оС | ±5 |
| - 40 оС < ДТ | ±3 |
| Постоянная запрограммированная температура помещения (для устройства с 1 температурным датчиком), оС | +20 |
| Стартовая температура с 2 температурными датчиками (разница температур отопительного прибора и окружающего воздуха), оС | 5 |
Таблица 3 - Технические характеристики
| Наименование параметра | Значение |
| Диапазон измерений температуры помещения, оС | от 0 до +80 |
| Условия хранения: температура окружающего воздуха, °С | от -60 до +50 |
| относительная влажность при температуре +35 °С, %, не более | 95 |
| Габаритные размеры, мм, не более: - высота | 30 |
| - длина | 102 |
| - ширина | 40 |
| Масса, г, не более | 59 |
| Литиевая батарея, В | 3 |
| Разрядность ЖК (LCD) дисплея | 5 значащих разрядов (99999) |
| Срок службы сменного автономного источника питания, лет | 10 |
| Средний срок службы, лет, не менее | 12 |
наносится на табличку с техническими характеристиками устройства на лицевой панели и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство для распределения тепловой энергии электронное 1) | VALTEC QVERT | 1 |
| Монтажный комплект 2) | - | 1 |
| Методика поверки 3) | МП 208-008-2018 | 1 |
| Паспорт | - | 1 |
| 1) В соответствии с заказом. 2) Поставляется по отдельному заказу в соответствии с типом отопительного прибора. 3) На партию. | ||
осуществляется по документу МП 208-008-2018 «ГСИ. Устройства для распределения тепловой энергии электронные VALTEC QVERT. Методика поверки», утвержденному ФГУП «ВНИИМС» 17 апреля 2018 г.
Основные средства поверки:
- рабочий эталон 3-го разряда единицы температуры по ГОСТ 8.558-2009, диапазон измерений от 0 до плюс 100 оС;
- измеритель температуры многоканальный прецизионный МИТ 8 (рег. № 19736-11). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт на устройство или на свидетельство о поверке.
отсутствуют.
ТУ 2651-010-82214908-2017 Устройства для распределения тепловой энергии электронные VALTEC QVERT. Технические условия
