| Номер в госреестре | 72730-18 |
| Наименование СИ | Комплексы программно-технические телеметрии и телемеханики |
| Обозначение типа СИ | ПТК ЕКС |
| Изготовитель | ООО "Матрикс", г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 03.10.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-технические телеметрии и телемеханики «ПТК ЕКС» (далее -ПТК ЕКС) предназначены для измерений напряжения и силы постоянного электрического тока, электрического сопротивления и счёта импульсов.
Конструктивно ПТК ЕКС представляют собой проектно-компонуемые изделия и состоят из процессорного блока, блока питания и блоков ввода-вывода, выполненные в пластмассовых корпусах.
Принцип действия ПТК ЕКС основан на аналого-цифровом преобразовании сигнала напряжения и силы постоянного электрического тока, сигналов сопротивления и определении количества импульсов с последующей передачей информации на верхний уровень в соответствии с алгоритмом пользователя.
В состав ПТК ЕКС входят:
- блок процессорный (БЦП) - осуществляет обмен данными между ПТК ЕКС и сторонними системами верхнего уровня по каналам GSM и Ethernet, резервирование канала связи за счет подключения резервной SIM-карты другого оператора или других подключаемых каналов связи, хранение архива на SD карте, подключение устройств с цифровым выходом по интерфейсам RS-232/RS-485, управление работой и сбор данных с блоков ввода-вывода;
- блок питания (БАТ) - предназначен для преобразования сетевого переменного напряжения в постоянное стабилизированное напряжение питания ПТК ЕКС, а также для автономной работы на объектах без электропитания;
- блоки ввода-вывода:
а) блок дискретных вводов (БДВ), предназначен для подключения датчиков с дискретным выходом типа «сухой контакт» и может быть использован для счета импульсов;
б) блок аналоговых вводов (БАВ), предназначен для подключения датчиков с выходным сигналом типа «токовая петля»;
в) блок аналоговых вводов (БАВ-1), предназначен для подключения датчиков с выходным сигналом по напряжению и датчиков сопротивления.
Блоки ПТК ЕКС объединены коммутационной шиной.
Встроенные часы ПТК ЕКС синхронизируются с часами сторонних систем.
ПТК ЕКС имеет два режима энергопотребления:
а) «Стандартный» - постоянное электропитание датчиков и поддержание связи с диспетчерским пунктом в активном состоянии при питании от сети переменного тока 220 В;
б) «Энергосберегающий» («Сон») - электропитание датчиков только на время измерения, активизация связи с диспетчерским пунктом только на время передачи. Связь с диспетчерским пунктом устанавливается на период передачи информации или при срабатывании дискретного датчика, или при выходе аналогового сигнала за установленные пределы.
Время работы ПТК ЕКС от аварийного источника питания не регламентируется и зависит от числа сеансов связи с диспетчерским пунктом.
ПТК ЕКС имеют несколько модификаций, отличающихся составом блоков, который определяется при заказе.
Г абариты, масса и потребляемая мощность зависят от состава.
Пломбирование ПТК ЕКС производится изготовителем наклейкой одноразового самоклеящегося материала на стык корпуса и крышки.

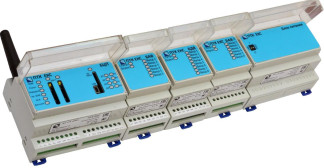

Фотография общего вида представлена на рисунке 1.
Рисунок 1 - Общий вид ПТК ЕКС
Программное обеспечение (далее - ПО) ПТК ЕКС включает встроенное и внешнее ПО. Встроенное ПО управляет работой ПТК ЕКС в целом. Всё встроенное ПО измерительных блоков ПТК ЕКС является метрологически значимым.
Внешнее ПО состоит из программы для поверки EKSMetrology и программ для конфигурирования ПТК ЕКС под конкретные задачи потребителя: EKSLink и EKSSettings. Метрологически значимым из внешнего ПО является программа EKSMetrology.
Идентификационные данные метрологически значимого ПО представлены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение | ||
| БАВ | БАВ-1 | БДВ | |
| Идентификационное наименование ПО | ain cur6.hex | ain vol4 res2.hex | din cnt8.hex |
| Номер версии (идентификационный номер ПО) | 3.3 | 3.3 | 3.4 |
| Цифровой идентификатор ПО | 126B83AE | 4863A9D6 | 63152AB8 |
| Алгоритм вычисления контрольной суммы | CRC 32 | ||
Таблица 2 - Идентификационные данные внешнего ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EKSMetrology |
| Номер версии (идентификационный номер ПО) | 1.1 |
| Цифровой идентификатор ПО | 6АСА36Е7 |
| Алгоритм вычисления контрольной суммы | CRC 32 |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики представлены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений постоянного тока, мА | от 0 до 20 |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 1; от 0 до 10 |
| Диапазон измерений сопротивления, Ом | от 0 до 160 |
| Пределы допускаемой основной приведённой погрешности измерений постоянного тока, % | ±0,1 |
| Пределы допускаемой основной приведённой погрешности измерений напряжения постоянного тока, % | ±0,1 |
| Пределы допускаемой основной приведённой погрешности измерений сопротивления, % | ±0,2 |
| Пределы допускаемой дополнительной приведённой погрешности измерений постоянного тока, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, % | ±0,1 |
| Пределы допускаемой дополнительной приведённой погрешности измерений напряжения постоянного тока, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, % | ±0,1 |
| Пределы допускаемой дополнительной приведённой погрешности измерений сопротивления, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, % | ±0,04 |
| Пределы допускаемой погрешности счёта импульсов, имп. | ±1 на 100000 имп. |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов измерений постоянного тока, шт. | 6 |
| Количество каналов измерений напряжения постоянного тока, шт. | 4 |
| Количество каналов измерений сопротивления, шт. | 2 |
| Количество счётно-импульсных каналов, шт. | 8 |
| Емкость счетчика, имп. | 4294967295 |
| Частота следования импульсов, Гц, не более | 100 |
| Минимальная длительность импульса, мс | 5 |
| Напряжение логического нуля счётных импульсов, В | от 0 до 0,8 |
| Напряжение логической единицы счётных импульсов, В | от 1,5 до 24 |
| Потребляемая мощность в обычном режиме (без учёта внешних датчиков), В-А, не более | 5 |
| Потребляемая мощность в режиме «Сон», В-А, не более | 0,5 |
| Выходное напряжение для питания внешних датчиков, В | 24,0 ± 2,4 |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа - напряжение питания переменного тока, В - частота напряжения питания, Гц | от +15 до +25 до 80 от 84 до 106 от 215,6 до 224,4 от 49,5 до 50,5 |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +50 |
| - относительная влажность окружающего воздуха при температуре +25 °С, % | до 90 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| - напряжение питания переменного тока, В | от 180 до 250 |
| - частота напряжения питания, Гц | от 49 до 51 |
| Масса, г, не более: | |
| - процессорный блок | 220 |
| - блок питания | 600 |
| - БАВ, БДВ, БУП | 120 |
| Габаритные размеры (ДхШхВ), мм, не более: | |
| - процессорный блок, блок питания | 105x88x71 |
| - БАВ, БДВ, БУП | 53x88x71 |
наносится фотохимическим способом на шильдик, расположенный на боковой плоскости корпуса каждого блока ПТК ЕКС и на титульный лист руководства по эксплуатации в центре печатным способом.
Комплект поставке представлен в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| ПТК ЕКС | МЛГР.426469.001 | 1 шт. |
| Паспорт | МЛГР.426469.001 ПС | 1 экз. |
| Руководство по эксплуатации | МЛГР.426469.001 РЭ | 1 экз. |
| EKSLink. Программа | ПТК.0000.951 | 1 комплект на CD-диске |
| EKSLink Руководство системного программиста | ПТК.0000.951 32 | |
| EKSettings. Программа | ПТК.0000.952 | |
| EKSettings Руководство оператора | ПТК.0000.952 34 | |
| Программа для поверки EKSMetrology | ПТК.0000.953 | |
| EKSMetrology. Руководство оператора | ПТК.0000.953 34 | |
| Методика поверки | МЛГР.426469.001 Д1 | 1 экз. |
осуществляется по документу МЛГР.426469.001 Д1 «Комплекс программно-технический телеметрии и телемеханики «ПТК ЕКС». Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 18 июня 2018 г.
Основные средства поверки:
- калибратор многофункциональный MCX-IIR (регистрационный номер 21591-07 в Федеральном информационном фонде);
- генератор сигналов произвольной формы 33220А (регистрационный номер 62209-15 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16-30 А
МЛГР.426469.001 ТУ. Программно-технический комплекс телеметрии и телемеханики «ПТК ЕКС». Технические условия
