| Номер в госреестре | 72732-18 |
| Наименование СИ | Автоколлиматоры |
| Обозначение типа СИ | АК-У (мод. АК-03У и АК-1У) |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственный комплекс "Диагностика" (ООО "НПК "Диагностика"), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 16.10.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоколлиматоры АК-У (модели АК-03У и АК-1У) (далее - Автоколлиматоры) предназначены для измерений углов наклона, угловых перемещений, взаимного углового положения плоских отражающих поверхностей в двух плоскостях, отклонений от плоскостности и прямолинейности направляющих, а также для использования в качестве дрейф-индикатора и прецизионного нуль-индикатора (датчика нуля) в системах автоматического управления.
Принцип работы автоколлиматора основан на определении смещения отраженного от измеряемой поверхности луча источника излучения (светодиода) по светочувствительному элементу КМОП-матрицы (комплиментарная структура металл-окисел-полупроводник матрицы). Применение в автоколлиматоре КМОП-матрицы нового поколения (с микролинзами и усилителями сигнала в каждом фоточувствительном элементе) позволяет повысить их чувствительность при расширении динамического диапазона. КМОП-матрицы является устройством, которое формирует измерительный сигнал и, в то же время, является измерительной шкалой, служащей для определения координат (x, у) световой марки.
Автоколлиматор состоит из оптико-механического блока и двухкоординатного основания с микровинтами перемещений по горизонтали и вертикали.
Оптико-механический блок представляет собой автоколлимационную трубу, включающую в себя объектив, установленный в фокальной плоскости, КМОП-матрицу и осветитель с маркой.
Труба автоколлиматора закрепляется на двухкоординатном основании хомутом.
Для подключения Автоколлиматора к ПЭВМ используется разъем, расположенный на задней стенке оптико-механического блока.

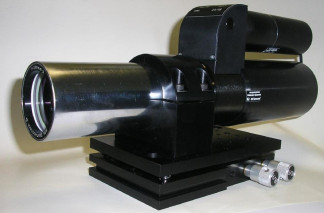

Общий вид Автоколлиматоров представлен на рисунке 1.
а
Автоколлиматоры модели АК-03У от модели АК-1У отличает установка КМОП-матрицы с большей светочувствительностью, что позволяет повысить точность измерений в диапазоне от -300" до +300".
Программное обеспечение предназначено для отображения и обработки фото- и видеоизображений автоколлимационной марки, отображения и сохранения результатов измерений. Уровень защиты программного обеспечения по Р 50.2.077-2014 - средний.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Autocollimator. exe |
| Номер версии (идентификационный номер) ПО | 2.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 2188562c5f025ae7e1ad0723bb259d6c |
| Алгоритм вычисления цифрового идентификатора | MD5 |
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение | |
| АК-03У | АК-1У | |
| Диапазон измерения вертикальных углов, " | от -720 до +720 | от -720 до +720 |
| Диапазон измерения горизонтальных углов, " | от -1020 до +1020 | от -1020 до +1020 |
| Пределы допускаемой абсолютной погрешности измерений (в диапазоне от -300" до +300"), " | ±0,3 | ±1,0 |
| Пределы допускаемой абсолютной погрешности измерений (в остальном диапазоне измерений), " | ±1,0 | ±1,0 |
Таблица 3- Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации по гр. УХЛ4.1 ГОСТ 15150-69, со следующими уточнениями: - температура окружающего воздуха, °С - верхнее значение относительной влажности при 20 °С без конденсации влаги, % - атмосферное давление, кПа | от +18 до +22 60 от 85 до 105 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 320 120 160 |
| Масса, кг, не более | 3,5 |
| Напряжение питания от источника постоянного тока (USB порт ПЭВМ), В | 5 |
| Потребляемая мощность, Вт, не более | 4,5 |
наносится на маркировочную табличку фотохимическим методом для последующего крепления на верхнюю часть оптико-механического блока и типографским способом на титульные листы эксплуатационной документации.
Таблица 4- Комплектность Автоколлиматоров
| Наименование | Обозначение | Кол. |
| 1 | 2 | 3 |
| Оптико-механический блок | ДИАГ.408130.006 | 1 шт. |
| Двухкоординатное основание | — | 1 шт. |
| ПЭВМ 1) 2) | — | 1 шт. |
| Магнитное основание 2) | — | 1 шт. |
| Зеркало 2) | ДИАГ.408130.003-08.03 | 1 шт. |
| Соединительный кабель «АК-У — ПЭВМ» | — | 1 шт. |
| Комплект программного обеспечения 3) | — | 1 к-т |
| Паспорт | ДИАГ.401235.006 ПС | 1 экз. |
| Методика поверки | ДИАГ.401235.006 МП | 1 экз. |
| Руководство по эксплуатации | ДИАГ.401235.006 РЭ | 1 экз. |
| Примечания: 1) Минимальные требования: ЦПУ - Pentium 4 / ОЗУ - 4 ГБ / НЖМД - 250 ГБ / 1 USB 3.0; 2) Определяется договором поставки по согласованию с заказчиком, может не входить в комплект; 3) На внешнем носителе. | ||
осуществляется по документу ДИАГ.401235.006 МП «Автоколлиматоры АК-У (модели АК-03У и АК-1У). Методика поверки», утвержденному ФГУП «СНИИМ» 2 февраля 2018 г.
Основные средства поверки:
- Г осударственный вторичный (рабочий) эталон единицы плоского угла в диапазоне значений от 0 до 360° ВЭТ 22-1-91 (2.1.ZZH0112.2014).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на Свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений плоского угла, утвержденная Приказом Росстандарта № 22 от 19.01.2016
ДИАГ.401235.006 ТУ Автоколлиматоры АК-У (модели АК-03У и АК-1У). Технические условия
| Зарегистрировано поверок | 62 |
| Поверителей | 9 |
| Актуальность данных | 21.11.2024 |
