Преобразователи термоэлектрические CTU, 72733-18

72733-18
Преобразователи термоэлектрические CTU (далее - термопреобразователи или ТП) предназначены для измерений температуры различных сред и преобразований сигнала первичного преобразователя температуры в унифицированный электрический выходной сигнал постоянного тока от 4 до 20 мА, а также отображения измеряемой температуры на цифровой индикации и передаче цифрового сигнала по протоколу HART.
Карточка СИ
Номер в госреестре 72733-18
Наименование СИ Преобразователи термоэлектрические
Обозначение типа СИ CTU
Изготовитель СООО "АПЛИСЕНС", Беларусь, г. Витебск
Год регистрации 2018
Срок свидетельства 31.03.2020
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи термоэлектрические CTU (далее - термопреобразователи или ТП) предназначены для измерений температуры различных сред и преобразований сигнала первичного преобразователя температуры в унифицированный электрический выходной сигнал постоянного тока от 4 до 20 мА, а также отображения измеряемой температуры на цифровой индикации и передаче цифрового сигнала по протоколу HART.

Описание

Принцип действия термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи, в зависимости от типа применяемых первичных элементов.

Термопреобразователь состоит из первичного преобразователя температуры, помещенного в защитную арматуру и соединенного с измерительным преобразователем (ИП). Соединительные проводники первичного элемента выведены на вход преобразователей температуры или клеммной колодки, вмонтированных в монтажной головке. Зависимость выходного сигнала от измеряемой температуры термопреобразователей - линейная.

Термопреобразователи могут изготавливаться с различным конструктивным исполнением, с различным исполнением монтажной головки, с различным оснащением монтажной головки. Данные ТП при этом отличаются между собой метрологическими характеристиками, оснащением монтажной головкой, а также наличием или отсутствием взрывозащиты. Схема составления условного обозначения термопреобразователей приведена в таблице 1.

Таблица 1 - Схема составления структурного обозначения термопреобразователей

Термопреобразователь CTU- / / / / / / / / / / / / / / /

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

1. Диаметр защитной арматуры, мм:

2. Длина монтажной части L= мм

3. Вынесение монтажной головки S= мм*

4. Конструктивное исполнение*: ВТ; ВТа; Т; Та; ТК; ТКа; Е1, W, U; UQ С

5. Тип монтажного присоединения:

Z*

- без монтажного присоединения;

M_

- резьбовое присоединение M27x2; M20x1,5; M18x1,5; M12x1,5; М14х1,25; М (по заказу);

G

- резьбовое присоединение G/”; G1”; G (по заказу);

NPT

- резьбовое присоединение /NPT; HNPT; NPT (по заказу);

DN25 PN16; DN25 PN40; DN50 PN16; DN50 PN40; DN (по заказу); PN (по заказу);

- фланцевое присоединение;

X

- по заказу

6. Вариант установки первичного преобразователя ТП:

WW

- исполнение с подвижным заменяемым вкладышем для монтажной головки ALW, SN, LI24ALW, LI24ALW/SN;

ОВ

- исполнение с подвижным вкладышем без вынесения монтажной головки;

GN

- исполнение с подвижным вкладышем с вынесением монтажной головки;

ТВ

- исполнение сварное без вынесения монтажной головки;

TN

- исполнение сварное с вынесением монтажной головки;

^-К= мм

- исполнение с первичным преобразователем* или термопреобразователем на гибком кабеле для монтажной головки ALW, SN, LI24ALW, LI24ALW/SN

7. Количество и тип первичных преобразователей:

J

- один ТП типа J;

K

- один ТП типа К;

S

- один ТП типа S;

Т

- один ТП типа Т;

N

- один ТП типа N;

L

- один ТП типа L;

2хJ

- два ТП типа J;

2хК

- два ТП типа К;

2хS

- два ТП типа S;

2хТ

- два ТП типа Т;

2хN

- два ТП типа N;

2хL

- два ТП типа L

8. Класс допуска

9. Схема соединений термопреобразователей и исполнение рабочего спая ТП:

O

- изолированный;

Z

- заземленный

10. Специальное исполнение:

Ех

- взрывобезопасное исполнение Ga/Gb Ex ia IIC «Т6...Т1» X,

Ex ia IIIC «Т85 °C. Т450 °C» Da Х; Ga/Gb Ex ia IIC «Т6...Т4» X,

Ex ia IIIC Т105 °C Da Х; Ga/Gb Ex ia IIC «Т6. Т5» X, Ex ia IIIC Т105 °C Da X;

Ехё

- взрывобезопасное исполнение Ga/Gb Ex ia/d IIC «Т6...Т1» X,

Ex ia/tb IIIC «Т85 Х...Т450 °C» Da/Db X; Ga/Gb Ex d IIB+H2 «Т6. . .Т1» X или 1Ex d IIB+H2 «Т6...Т1» Gb X, Ex tb IIIC «Т85 Х...Т450 °C» Da/Db Х или Ex tb IIIC «Т85 ^..^450 °C» Db Х;

Q...

- дополнительное количество часов приработки термопреобразователя по согласованию с заказчиком

11. Исполнение монтажной головки:

WM*

- без монтажной головки;

AL50-__/IP6_

- монтажная головка из алюминия 050, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного);

AL70-_/IP6_

- монтажная головка из алюминия 070, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного);

AL7 0 -2-__/IP6_

- монтажная головка из алюминия 070, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного), с двумя установочными местами под оснащение;

AL85-_/IP6_

- монтажная головка из алюминия 085, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного);

AL8 5 -2-__/IP6_

- монтажная головка из алюминия 085, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного), с двумя установочными местами под оснащение;

ALZ-__/IP6_

- монтажная головка из алюминия, с вводом кабельным по заказу*, со степенью защиты IP65, IP66, IP67* (определяется степенью защиты ввода кабельного);

PZ-__/IP6_

- монтажная головка из нержавеющей стали, с вводом кабельным по заказу*, со степенью защиты IP65, IP66*, IP67 (определяется степенью защиты ввода кабельного);

ALW-__/IP6_

- монтажная головка из алюминия со встроенным преобразователем температуры с ж/к индикатором, с вводом кабельным по заказу*, со степенью защиты IP65, IP66*, IP67 (определяется степенью защиты ввода кабельного);

SN-_/IP6_

- монтажная головка из нержавеющей стали со встроенным преобразователем температуры с ж/к индикатором, с вводом кабельным по заказу*, со степенью защиты IP65, IP66*, IP67 (определяется степенью защиты ввода кабельного);

LI24ALW-__/IP6_ /К= ... мм

- монтажная головка из алюминия со встроенным преобразователем температуры LI24, с ж/к индикатором, с вводом кабельным по заказу*, со степенью защиты IP65, IP66*, IP67 (определяется степенью защиты ввода кабельного), дистанционным соединением с термопреобразователем (К= 0 мм*);

LI24ALW-_/SN/IP6_/K= ... мм

- монтажная головка из нержавеющей стали со встроенным преобразователем температуры LI24 с ж/к индикатором, с вводом кабельным по заказу*, со степенью защиты IP65, IP66*, IP67 (определяется степенью защиты ввода кабельного), дистанционным соединением с термопреобразователем (К= 0 мм*)

12. Оснащение монтажной головки AL, PZ и конструктивного исполнения W:

WO*

- без оснащения;

KZ

- колодка зажимная KZ;

GI-22

- преобразователь температуры GI-22;

LI-24G

- преобразователь температуры LI-24G;

LI-24GХ

- преобразователь температуры LI-24GХ

13. Диапазон измерений, °С

14. Сигнализация обрыва цепи, мА

15. Комплекты:

ГЦР.

- гильза термометрическая цилиндрическая резьбовая;

ГКР.

- гильза термометрическая коническая резьбовая;

ГЦП.

- гильза термометрическая цилиндрическая приварная;

ГКП.

- гильза термометрическая коническая приварная;

ГЦФ.

- гильза термометрическая цилиндрическая фланцевая;

ГКФ.

- гильза термометрическая коническая фланцевая;

G_/AL_/IP6_

- гильза защитная G с монтажной головкой, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного);

OG

- гильза защитная OG;

Т

- гильза защитная с фланцем (по заказу) Т;

SW

- гильза защитная SW;

SWT

- гильза защитная с фланцем (по заказу) SWT;

US

- бобышка монтажная US;

USG

- бобышка монтажная USG;

Z

- зажим для крепления Z;

ZC

- зажим для крепления ZC;

UG

- зажим для крепления UG;

UC1

- зажим для крепления UC1;

UC2

- зажим для крепления UC2;

M_/AL70--_/IP6_

- удлинение с монтажной головкой из алюминия 070, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного);

AL

- универсальное приспособление для термопреобразователей с исполнением монтажной головки ALW для монтажа в любом положении на конструкции или горизонтальной трубе от 030 до 065 мм;

РСР

- универсальное приспособление для термопреобразователей для монтажа в любом положении на конструкции или горизонтальной трубе от 025 до 031 мм;

Х

- по заказу

16. Кодовое обозначение государств, указывающее страну потребителя: BY, KZ, RU, AZ, UZ и др.*

Примечание: * - допускается не обозначать

Пример обозначения:

1)    Термопреобразователь CTU-22x2/L=1600 мм/UC/K/2/O/AL85/LI-24G/

0 °C-600 °C /21,5 мА/KZ

2)    Термопреобразователь CTU-10коррунд799/L=650 мм/K/2/O/AL85/GI-22/0 °C-1000 °C/3,5 мА/ZC 15

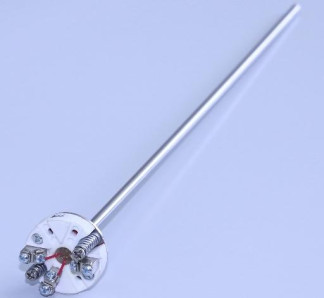

Фотографии общего вида термопреобразователей представлены на рисунках 1-6.

Рисунок 5 - Общий вид термопреобразователей CTU исполнения монтажной головки PZ

S'

Защита от несанкционированного доступа, в зависимости от исполнения ТП, обеспечивается пломбированием. Пломбирование производит потребитель на месте монтажа термопреобразователя.

Программное обеспечение

Программное обеспечение (ПО) термопреобразователей состоит из двух частей: из встроенного и автономного ПО.

Встроенное метрологически значимое ПО software устанавливается на заводе-изготовителе во время производственного цикла в преобразователи температуры АТ; АТХ; GI-22; LI-24G; LI-24GХ и исполнения монтажной головки ALW, SN, LI24ALW, LI24ALW/SN. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Автономное ПО не является метрологически значимым и предназначено для программирования через компьютер или с помощью HARr коммуникатора. Уровень защиты автономного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

software

Номер версии (идентификационный номер ) ПО, не ниже

1.0

Цифровой идентификатор ПО

не доступен

Таблица 3 - Автономная часть ПО для коммуникации по интерфейсу RS232

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

LMPT

Номер версии (идентификационный номер ) ПО, не ниже

1.0

Цифровой идентификатор ПО

не доступен

Таблица 4 - Автономная часть ПО для коммуникации по интерфейсу HART

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RAPORT

Номер версии (идентификационный номер ) ПО, не ниже

1.0

Цифровой идентификатор ПО

не доступен

Технические характеристики

Таблица 5 - Метрологические характеристики термопреобразователей CTU без монтажной головки или с колодкой зажимной KZ

Модификация

Диапазон

Пределы

допускаемых отклонений от НСХ

термопреобра

зователя

Оснащение

НСХ

измерений,

°С

для классов допуска

для диапазона измерений, °С

значение, °С

J

от -40 до +750

1

2

от -40 до +375 вкл. св. +375 до +750 вкл. от -40 до +333 вкл. св. +333 до +750 вкл.

±1,5

±0,004-|t| ±2,5

±0,0075-|t|

L

от -40 до +600

2

3

от -40 до +300 вкл. св. +300 до +600 вкл. от -40 до +100 вкл.

±2,5

±0,0075-|t| ±2,5

CTU

KZ, без монтажной головки

T

от -40 до +350

1

2

3

от -40 до +125 вкл. св. +125 до +350 вкл. от -40 до + 133 вкл. св. +133 до +350 вкл. от -40 до +40 вкл.

±0,5

±0,004-|t| ±1,0

±0,0075-|t| ±1,0

K

от -40 до +1200

1

от -40 до +375 вкл. св. 375 до 1000 вкл.

+ + 05 о -t

N

от -40 до +1200

2

3

от -40 до +333 вкл. св. +333 до +1200 вкл. от -40 до +40 вкл.

±2,5 1 1 ±0,0075-111

±2,5

S

от 0

до +1200

1

2

от 0 до +1100 вкл. св. 0 до +600 вкл. св. +600 до +1200 вкл.

±1,0

±1,5

±0,0025-|t|

Примечания:

1) по согласованию с заказчиком возможно изготовление термопреобразователей с диапазона-

ми измерений, находящимися внутри указанных диапазонов;

2) |t| - абсолютное значение измеряемой температуры, °С

Таблица 6 - Метрологические характеристики термопреобразователей с преобразователями температуры АТ, АТХ, LI-24G, LI-24GX, GI-22_

Модификация

термопреобра

зователя

Оснащение

НСХ

Класс допуска

Диапазон измерений, °С

Выходной

сигнал,

мА

Пределы допускаемой основной приведенной погрешности g0, %, от диапазона изменения выходного сигнала

CTU

GI-22

J

1, 2

от -40 до +750

от 4 до 20

±0,20

L

2, 3

от -40 до +600

T

1, 2, 3

от -40 до +350

K

от -40 до +1200

N

от -40 до +1200

S

1, 2

от 0 до +1200

Модификация

термопреобра

зователя

Оснащение

НСХ

Класс допуска

Диапазон измерений, °С

Выходной

сигнал,

мА

Пределы допускаемой основной приведенной погрешности g0, %, от диапазона изменения выходного сигнала

CTU

LI-24G,

LI-24GX

J

1, 2

от -40 до +750

от 4 до 20;

HART-

протокол

±0,10

L

2, 3

от -40 до +600

T

1, 2, 3

от -40 до +350

K

от -40 до +1200

N

от -40 до +1200

S

1, 2

от 0 до +1200

Таблица 7 - Метрологические характеристики термопреобразователей исполнения ALW, SN, lI24ALW, LI24ALW/SN с ж/к индикатором_

Пределы допускаемой основной

Модифи

кация

термо-

преобра

зователя

Исполнение

НСХ

Класс допуска

Диапазон измерений, °С

Выходной сигнал, мА

приведенной погрешности g0 от диапазона изменения выходного сигнала, %

абсолютной погрешности D отображения температуры, °С

CTU

ALW,

SN

K

1, 2, 3

от -40 до +550

J

1, 2

от -40 до +750

L

2, 3

от -40 до +600

от 4 до

±1,50 при t <375 °С ±(0,004t) при t >375 °С

СШ

LI24ALW,

T

от -40 до +350

20;

HART-

±0,10

LI24ALW/SN

K

1, 2, 3

от -40 до +1200

протокол

N

от -40 до +1200

S

1, 2

от 0 до +1200

Примечания:

1)    класс допуска определяется по таблице 4;

2)    |t| - абсолютное значение измеряемой температуры, °С; t - значение измеряемой температуры, °С;

3)    величина минимального поддиапазона - 50 °С

Знак утверждения типа

наносится на этикетку термопреобразователей, а также на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 8 - Комплектность средства измерений

Наименование

Обозначение

Количество

Т ермопреобразователь

КФГЮ.406402.000

1 шт.

Паспорт

КФГЮ.406402.000-05-01 ПС

1 экз.

Руководство по эксплуатации*

КФГЮ.406402.000 РЭ

1 экз. (на каждые три термопреобразователя одной модификации при поставке в один адрес)

Методика поверки

МРБ МП.2516-2015 с извещением КФГЮ.01-2018 об изменении №2

1 экз. (на каждые три термопреобразователя одной модификации при поставке в один адрес)

Коммуникатор KAP

-

1 шт. (поставляется по заказу)

Конвертер HART/USB

-

1 шт. (поставляется по заказу)

Программное обеспечение

«РАПОРТ-01»

1 шт. (поставляется по заказу)

Упаковка

КФГЮ.408030.100

1 шт.

* Для исполнений ALW, SN, LI24ALW/SN

Поверка

осуществляется по документу МРБ МП.2516-2015 «Преобразователи температуры СТ. Методика поверки» с извещением КФГЮ.01-2018 об изменении №2, утвержденному РУП «Витебский ЦСМС» 28.02.2018 г.

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);

Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11);

Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Калибраторы температуры JOFRA серий ATC-R, RTC-R (Регистрационный № 46576-11); Термометры цифровые прецизионные Dn-1000 (Регистрационный № 15595-12. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.338-2002 Государственная система обеспечения единства измерений. Преобразователи термоэлектрические. Методика поверки

МРБ МП.2516-2015 Система обеспечения единства измерений Республики Беларусь. Преобразователи температуры СТ. Методика поверки

ТУ BY 390317133.001-2014 Преобразователи температуры СТ

72733-18
Номер в ГРСИ РФ:
72733-18
Производитель / заявитель:
СООО "АПЛИСЕНС", Беларусь, г. Витебск
Год регистрации:
2018
Cрок действия реестра:
31.03.2020
Похожие СИ
85238-22
85238-22
2022
Акционерное общество "Государственный научный центр Российской Федерации - Физико-энергетический институт имени А.И. Лейпунского (АО "ГНЦ РФ-ФЭИ"), Калужская обл., г. Обнинск
Срок действия реестра: 11.04.2027
85534-22
85534-22
2022
Dittmer Temperaturfuhler GmbH & Co.KG, Германия
Срок действия реестра: 11.05.2027
85751-22
85751-22
2022
"TERCOM" S.r.l., Италия
Срок действия реестра: 02.06.2027
85623-22
85623-22
2022
Termics S.r.l., Италия
Срок действия реестра: 23.05.2027
