Государственный реестр средств измерений

Термопреобразователи сопротивления CTR, 72734-18

72734-18
Термопреобразователи сопротивления CTR (далее - термопреобразователи или ТС) предназначены для измерения температуры жидких, газообразных и сыпучих сред, не агрессивных к материалу защитного корпуса ТС и преобразования сигнала первичного преобразователя температуры в унифицированный электрический выходной сигнал постоянного тока от 4 до 20 мА, а также отображения измеряемой температуры на цифровой индикации и передаче цифрового сигнала по протоколу HART.
Карточка СИ
Номер в госреестре 72734-18
Наименование СИ Термопреобразователи сопротивления
Обозначение типа СИ CTR
Изготовитель СООО "АПЛИСЕНС", Беларусь, г. Витебск
Год регистрации 2018
Срок свидетельства 31.03.2020
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Термопреобразователи сопротивления CTR (далее - термопреобразователи или ТС) предназначены для измерения температуры жидких, газообразных и сыпучих сред, не агрессивных к материалу защитного корпуса ТС и преобразования сигнала первичного преобразователя температуры в унифицированный электрический выходной сигнал постоянного тока от 4 до 20 мА, а также отображения измеряемой температуры на цифровой индикации и передаче цифрового сигнала по протоколу HART.

Описание

Принцип действия термопреобразователей основан на изменении электрического сопротивления чувствительного элемента (ЧЭ) в зависимости от температуры измеряемой среды.

Термопреобразователи состоят из чувствительного элемента (ЧЭ), помещенного в защитную арматуру и соединенного с измерительным преобразователем (ИП). Соединительные проводники первичного элемента выведены на вход преобразователей температуры или клеммной колодки, вмонтированных в монтажной головке. Зависимость выходного сигнала от измеряемой температуры термопреобразователей - линейная.

Термопреобразователи CTR имеют в качестве первичного преобразователя термопреобразователь сопротивления с типом НСХ по ГОСТ 6651-2009.

Термопреобразователи могут изготавливаться с различным конструктивным исполнением, с различным оснащением монтажной головки. Данные ТС отличаются между собой оснащением монтажной головкой, наличием или отсутствием взрывозащиты. Схема составления условного обозначения термопреобразователей приведена в таблице 1.

Таблица 1 - Схема составления структурного обозначения термопреобразователей

Термопреобразователь CTR- / / / / / / / / / / / / / / /

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

1. Диаметр защитного корпуса, мм

2. Длина монтажной части L= мм

3. Вынесение монтажной головки S= мм*

4. Конструктивное исполнение*: ВТ; ВТа; Т; Та; ТК; ТКа; Е1, W, GЕ1-К= мм, B

5. Тип монтажного присоединения:

Z*

- без монтажного присоединения;

M

- резьбовое присоединение M27x2; M20x1,5; M18x1,5; M12x1,5;

М14х1,25; М (по заказу);

G

- резьбовое присоединение G/”; G1”; G (по заказу);

NPT

- резьбовое присоединение /NPT; HNPT; _NPT (по заказу);

DN25 PN16; DN25 PN40; DN50 PN16; DN50 PN40; DN (по заказу); PN (по заказу) Tri-Clamp 1”; Tri-Clamp1,5”; Tri-Clamp 2”; DIN 25;

DIN 40;

DIN 50

- фланцевое или гигиеническое присоединение;

X

- по заказу

6. Вариант установки первичного преобразователя ТС:

WW

- исполнение с подвижным заменяемым вкладышем для монтажной головки ALW, SN, LI24ALW, LI24ALW/SN;

- исполнение с подвижным вкладышем без вынесения монтажной головки;

GN

- исполнение с подвижным вкладышем с вынесением монтажной головки;

- исполнение сварное без вынесения монтажной головки;

TN

- исполнение сварное с вынесением монтажной головки;

N^K= мм

- исполнение с первичным преобразователем* или термопреобразователем на гибком кабеле для монтажной головки ALW, SN, LI24ALW, LI24ALW/SN

7. Количество и тип первичных преобразователей:

Pt 100

- один ТС Pt 100 с а=0,003 85 °C-1;

Pt 500

- один ТС Pt 500 с а=0,003 85 °C-1;

Pt1000

- один ТС Pt 1000 с а=0,003 85 °C-1;

50 M

- один ТС 50 M с а=0,004 28 °C-1;

100 H

- один ТС 100 H с а=0,006 17 °C-1;

2хPt100

- два ТС Pt 100 с а=0,003 85 °C-1;

2хPt500

- два ТС Pt 500 с а=0,003 85 °C-1;

2хPt1000

- два ТС Pt 1000 с а=0,003 85 °C-1;

2х50 M

- два ТС 50 M с а=0,004 28 °C-1;

2х100H

- два ТС 100 H с а=0,006 17 °C-1;

8. Класс допуска

9. Схема соединений термопреобразователей:

2

- двухпроводная;

3

- трёхпроводная;

4

- четырёхпроводная;

10. Специальное исполнение:

Ех

- взрывобезопасное исполнение Ga/Gb Ex ia IIC «T6.. ,Т1» X,

Ex ia IIIC «T85 °C.. .Т450 °C» Da Х; Ga/Gb Ex ia IIC «T6.T4» X,

Ex ia IIIC T105 °C Da Х; Ga/Gb Ex ia IIC «T6. T5» X, Ex ia IIIC T105 °C Da X;

Ехё

- взрывобезопасное исполнение Ga/Gb Ex ia/d IIC «T6.T1» X,

Ex ia/tb IIIC «T85 °C.. .Т450 °C» Da/Db X; Ga/Gb Ex d IIB+H2 «T6.. .Т1» X или 1Ex d IIB+H2 «T6.. .Т1» Gb X, Ex tb IIIC «T85 ^..^450 °C» Da/Db Х или Ex tb IIIC «T85 °C. Т450 °C» Db Х;

Q...

- дополнительное количество часов приработки термопреобразователя по согласованию с заказчиком

11. Исполнение монтажной головки:

WM*

- без монтажной головки;

AL50-_/IP6_

- монтажная головка из алюминия 050, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного);

AL70-_/IP6_

- монтажная головка из алюминия 070, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного);

AL7 0 -2-__/IP6_

- монтажная головка из алюминия 070, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного), с двумя установочными местами под оснащение;

AL85-_/IP6_

- монтажная головка из алюминия 085, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного);

AL8 5 -2-__/IP6_

- монтажная головка из алюминия 085, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного), с двумя установочными местами под оснащение;

ALZ-_/IP6_

- монтажная головка из алюминия, с вводом кабельным по заказу*, со степенью защиты IP65, IP66, IP67* (определяется степенью защиты ввода кабельного);

PZ-__/IP6_

- монтажная головка из нержавеющей стали, с вводом кабельным по заказу*, со степенью защиты IP65, IP66*, IP67 (определяется степенью защиты ввода кабельного);

ALW-__/IP6_

- монтажная головка из алюминия со встроенным преобразователем температуры с ж/к индикатором, с вводом кабельным по заказу*, со степенью защиты IP65, IP66*, IP67 (определяется степенью защиты ввода кабельного);

SN-_/IP6_

- монтажная головка из нержавеющей стали со встроенным преобразователем температуры с ж/к индикатором, с вводом кабельным по заказу*, со степенью защиты IP65, IP66*, IP67 (определяется степенью защиты ввода кабельного);

LI24ALW-__/IP6_ /К= ... мм

- монтажная головка из алюминия со встроенным преобразователем температуры LI24, с ж/к индикатором, с вводом кабельным по заказу*, со степенью защиты IP65, IP66*, IP67 (определяется степенью защиты ввода кабельного), дистанционным соединением с термопреобразователем (К= 0 мм*);

LI24ALW-_/ SN/IP6_/ К= ... мм

- монтажная головка из нержавеющей стали со встроенным преобразователем температуры LI24 с ж/к индикатором, с вводом кабельным по заказу*, со степенью защиты IP65, IP66*, IP67 (определяется степенью защиты ввода кабельного), дистанционным соединением с термопреобразователем (К= 0 мм*)

12. Оснащение монтажной головки AL, PZ и конструктивного исполнения W:

WO*

- без оснащения;

KZ

- колодка зажимная KZ;

AT

- преобразователь температуры AT;

ATХ

- преобразователь температуры ATХ;

GI-22

- преобразователь температуры GI-22;

LI-24G

- преобразователь температуры LI-24G;

LI-24GX

- преобразователь температуры LI-24GX

13. Диапазон измерений, °С

14. Сигнализация обрыва цепи, мА

15. Комплекты:

ГЦР.

- гильза термометрическая цилиндрическая резьбовая;

ГКР.

- гильза термометрическая коническая резьбовая;

ГЦП.

- гильза термометрическая цилиндрическая приварная;

ГКП.

- гильза термометрическая коническая приварная;

ГЦФ.

- гильза термометрическая цилиндрическая фланцевая;

ГКФ.

- гильза термометрическая коническая фланцевая;

G_/AL_/IP6_

- гильза защитная G с монтажной головкой, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного);

OG

- гильза защитная OG;

Т

- гильза защитная с фланцем (по заказу) Т;

SW

- гильза защитная SW;

SWT

- гильза защитная с фланцем (по заказу) SWT;

US

- бобышка монтажная US;

USG

- бобышка монтажная USG;

М /

AL70-_/IP6_

- удлинение с монтажной головкой из алюминия 070, с вводом кабельным по заказу*, со степенью защиты IP65*, IP66, IP67 (определяется степенью защиты ввода кабельного);

AL

- универсальное приспособление для термопреобразователей с исполнением монтажной головки ALW для монтажа в любом положении на конструкции или горизонтальной трубе от 030 до 065 мм;

РСР

- универсальное приспособление для термопреобразователей для монтажа в любом положении на конструкции или горизонтальной трубе от 025 до 031 мм;

Х

- по заказу

16. Кодовое обозначение государств, указывающее страну потребителя: BY, KZ, RU, AZ, UZ и др.*

Примечание: * - допускается не обозначать

Примеры обозначения:

1)    Преобразователь температуры CTR-6/L=320 мм^=60 мм/M20x1,5/GN/Pt 100/В/3/ AL70/KZ/(-40) °C-100 °C;

2)    Преобразователь температуры CTR-6/L=120 мм/M20x1,5/TB/Pt 100/b/3/AL70/AT/ (-40) °C-50 °C/23 мА

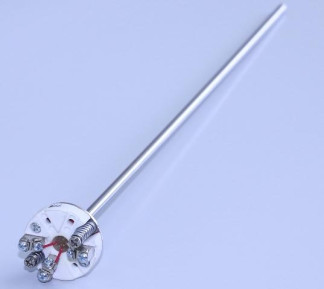

Фотографии общего вида термопреобразователей представлены на рисунках 1-6.

Рисунок 3 - Общий вид термопреобразователей CTR исполнений монтажной головки ALW, SN, LI24ALW, LI24ALW/SN

Защита от несанкционированного доступа, в зависимости от исполнения термопреобразователя, обеспечивается пломбированием. Пломбирование производит потребитель на месте монтажа термопреобразователя.

Программное обеспечение

Программное обеспечение (ПО) термопреобразователей состоит из двух частей: из встроенного и автономного ПО.

Встроенное метрологически значимое ПО устанавливается на заводе-изготовителе во время производственного цикла в преобразователи температуры АТ; АТХ; GI-22; LI-24G; LI-24GХ и исполнения монтажной головки ALW, SN, LI24ALW, LI24ALW/SN. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Автономное ПО не является метрологически значимым и предназначено для программирования через компьютер или с помощью HART коммуникатора. Уровень защиты автономного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств.

Таблица 2 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

software

Номер версии (идентификационный номер) ПО, не ниже

1.0

Цифровой идентификатор ПО

не доступен

Таблица 3 - Автономная часть ПО для коммуникации по интерфейсу RS232

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

LMPT

Номер версии (идентификационный номер ) ПО*

1.0

Цифровой идентификатор ПО

не доступен

Таблица 4 - Автономная часть ПО для коммуникации по интерфейсу HART

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RAPORT

Номер версии (идентификационный номер) ПО, не ниже

1.0

Цифровой идентификатор ПО

не доступен

Технические характеристики

Таблица 5 - Метрологические характеристики термопреобразователей CTR с колодкой зажимной KZ или без монтажной головки

Модификация

(оснащение)

термопреобра

зователя

НСХ

Номинальное значение сопротивления при 0 °С,

R0, Ом

Температурный коэффициент сопротивления, а, °С-1

Класс допуска и пределы допускаемой абсолютной погрешности измерения температуры, °С

Диапазон измерений, °С

CTR,

(KZ, без монтажной головки)

Pt100

100

0,00385

А: ±(0,15+0,002 |t|) от -40 °С до +300 °С;

В: ±(0,3+0,005• |t|) от -40 °С до +500 °С;

С: ±(0,6+0,01|t|) от -40 °С до +600 °С

от -40 до +600

Pt500

500

Pt1000

1000

50M

50

0,00428

А: ±(0,15+0,002 • |t|) от -40 °С до +120 °С;

В: ±(0,3+0,005• |t|) от -40 °С до +200 °С

С: ±(0,6+0,01|t|) от -40 °С до +200 °С

от -40 до +200

100Н

100

0,00617

С: ±(0,6+0,01|t|)

от -40 до +180

Примечания:

1)    по согласованию с заказчиком возможно изготовление термопреобразователей с диапазонами измерений, находящимися внутри указанных диапазонов;

2)    111 - абсолютное значение измеряемой температуры, °С.

Таблица 6 - Метрологические характеристики термопреобразователей с преобразователями температуры АТ, АТХ, LI-24G, LI-24GX, GI-22_

Модификация

термопреобра

зователя

Оснащение

НСХ

Класс допуска

Диапазон измерений, °С

Выходной

сигнал,

мА

Пределы допускаемой основной приведенной погрешности go, %, от диапазона изменения выходного сигнала

CTR

AT, АТХ

Pt 100

А, В, С

от -40 до +50 от -40 до +100 от -40 до +150 от -40 до +200 от 0 до +250 от 0 до +300 от 0 до +600

от 4 до 20

±0,20

GI-22

РШ0

А, В, С

от -40 до +50 от -40 до +100 от -40 до +150 от -40 до +200 от 0 до +250 от 0 до +300 от 0 до +600

±0,20

GI-22

Рt500

А, В, С

от -40 до +50 от -40 до +100 от -40 до +150 от -40 до +200

от 4 до 20

±0,20

РШ00

от -40 до +50 от -40 до +100 от -40 до +150 от -40 до +200 от 0 до +250

100H

С

от -40 до +180

LI-24G,

LI-24GX

РШ0,

Рt500

А, В, С

от -40 до +600

от 4 до 20; HART-протокол

±0,10

Рt1000

от -40 до +266

50 М

от -40 до +180

100 H

С

от -40 до +180

Таблица 7 - Метрологические характеристики термопреобразователей исполнения ALW, SN, lI24ALW, LI24ALW/SN с ж/к индикатором_

Модификация тер-мопреоб-разователя

Исполнение

НСХ

Класс

допус

ка

Диапазон измерений, °С

Выходной сигнал, мА

Пределы допускаемой основной

приведенной погрешности g0 от диапазона изменения выходного сигнала, %

абсолютной погрешности А отображения температуры, °С

CTR

ALW,

SN

Рt 100

А, В, С

от -40 до +550

от 4 до 20; HART-протокол

±0,10

±(0,25+0,002-|t|)

CTR

LI24ALW,

LI24ALW/SN

Рt 100, Рt 500, Рt1000

А, В, С

от -40 до +600

Примечания:

1)    класс допуска для CTR определяется по таблице 4;

2)    |t| - абсолютное значение измеряемой температуры, °С; t - значение измеряемой температуры, °С;

3)    величина минимального поддиапазона составляет 50 °С._

Знак утверждения типа

наносится на этикетку термопреобразователей, а также на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 8 - Комплектность средства измерений

Наименование

Обозначение

Количество

Т ермопреобразователь

КФГЮ.406402.000

1 шт.

Паспорт

КФГЮ.406402.000-05

ПС

1 экз.

Руководство по эксплуатации*

КФГЮ.406402.000 РЭ

1 экз. (на каждые три термопреобразователя одной модификации при поставке в один адрес)

Методика поверки

МРБ МП.2516-2015 с извещением КФГЮ.01-2018 об изменении №2

1 экз. (на каждые три термопреобразователя одной модификации при поставке в один адрес)

Коммуникатор KAP

-

1 шт. (поставляется по заказу)

Конвертер HART/USB

-

1 шт. (поставляется по заказу)

Программное обеспечение

«РАПОРТ-01»

1 шт. (поставляется по заказу)

Упаковка

КФГЮ.408030.100

1 шт.

* Для исполнений ALW, SN, LI24ALW/SN

Поверка

осуществляется по документу МРБ МП.2516-2015 «Преобразователи температуры CT. Методика поверки» с извещением КФГЮ.01-2018 об изменении №2, утвержденному РУП «Витебский ЦСМС» 28.02.2018 г.

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);

Измеритель температуры многоканальный прецизионный МИТ 8 (мод. МИТ 8.15) (Регистрационный № 19736-11);

Термостаты жидкостные прецизионные переливного типа серии ТПП-1 (Регистрационный № 33744-07);

Калибраторы температуры серий ATC-R, RTC-R (Регистрационный № 45576-11). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки

МРБ МП.2516-2015 Система обеспечения единства измерений Республики Беларусь. Преобразователи температуры CT. Методика поверки

ТУ BY 390317133.001-2014 Преобразователи температуры CT

72734-18
Номер в ГРСИ РФ:
72734-18
Производитель / заявитель:
СООО "АПЛИСЕНС", Беларусь, г. Витебск
Год регистрации:
2018
Cрок действия реестра:
31.03.2020
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
