| Номер в госреестре | 72735-18 |
| Наименование СИ | Датчики загазованности универсальные |
| Обозначение типа СИ | ДЗУ-ГЕРДА |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственное предприятие «Герда» (ООО «НПП «Герда»), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 16.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики загазованности универсальные ДЗУ-ГЕРДА (далее - датчики) предназначены для измерений концентрации углеводородных газов (метан, пропан) и углекислого газа в воздухе помещений и в местах их возможного появления при транспортировке, переработке и хранении.
Принцип действия датчиков основан на измерении концентрации газов в воздухе методом двухволновой абсорбционной ИК фотометрии.
Датчик состоит из блока сенсора и трансмиттера. Блок сенсора обеспечивает первичное преобразование концентрации измеряемого газа в электрический сигнал. Блок трансмиттера выполняет функции предварительной обработки сигнала, индикации результата измерения, формирования интерфейса линии связи и преобразования напряжения для питания блока сенсора. Для управления режимами работы датчика в его комплект входит магнитный ключ.
Датчики выпускаются во взрывозащищенном корпусе в исполнениях на метан, пропан и углекислый газ, которые отличаются типом используемого сенсора. Исполнения выпускаются в модификациях без подогрева сенсора и с подогревом сенсора (для работы в расширенном диапазоне отрицательных температур). Датчики различных исполнений имеют одинаковый внешний вид и отличаются маркировкой.

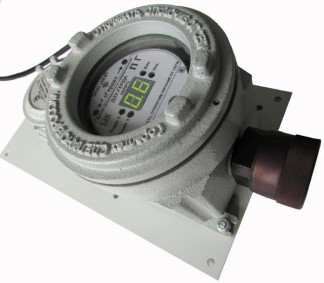

Общий вид датчика загазованности универсального ДЗУ-ГЕРДА представлен на рисунке 1.
Пломбирование датчиков загазованности универсальных ДЗУ-ГЕРДА не предусмотрено.
Датчики имеют встроенное программное обеспечение (далее ПО).
Основные функции ПО:
- связь с ИК-сенсором по каналу RS-232;
- вычисление концентрации газов;
- отображение расчетных данных на индикаторе датчика;
- сигнализация превышения пороговых уровней загазованности, блокировки, ошибок и отказов датчика при помощи светодиодов на передней панели датчика;
- ввод и отображение данных в режиме «Сервис»;
- связь с внешними устройствами (ПК или ПЛК) по цифровому каналу RS-485;
- связь с внешними устройствами (ПК или ПЛК) по каналу HART;
- управление выходными токовыми сигналами токовой петли от 0 до 20 мА;
- управление выходными реле.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DZU 1200 |
| Номер версии (идентификационный номер) ПО | 1.6 |
| Цифровой идентификатор ПО | FBOB |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC-16 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений: - для датчиков на метан, пропан со шкалой % НКПР, % НКПР - для датчиков на метан, пропан со шкалой % объемной доли, % объемной доли - для датчиков на углекислый газ, % объемной доли | от 0 до100 от 0 до100 от 0 до100 |
| Пределы допускаемой абсолютной основной погрешности: - для датчиков на метан, пропан со шкалой % НКПР, % НКПР - для датчиков на метан, пропан со шкалой % объемной доли, % объемной доли - для датчиков на углекислый газ, % объемной доли | ±5 ±5 ±5 |
| Пределы допускаемой абсолютной дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности | 0,2 |
| Предустановленные пороги срабатывания сигнализации (только для датчиков на метан, пропан со шкалой % НКПР): - Порог 1, % НКПР - Порог 2, % НКПР | 20 40 |
| Дрейф нуля в течение года, % от диапазона измерений, не более | 3 |
| Время установления показаний t(90), с, не более | 14 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 45 до 80 от 84 до 106,7 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 10 до 28 |
| Потребляемая мощность, В • А, не более | 5 |
| Габаритные размеры, мм, не более: | |
| - высота | 195 |
| - ширина | 146 |
| - длина | 130 |
| Масса, кг, не более | 3 |
| Наименование характеристики | Значение |
| Средняя наработка на отказ, час Назначенный срок службы, лет | 35 000 10 |
| Условия эксплуатации: - температура окружающей среды, °С: - без подогрева сенсора - с подогревом сенсора - относительная влажность воздуха без конденсации (при температуре +35 °С), %, не более - атмосферное давление, кПа | от -40 до +60 от -55 до +75 95 от 84 до 106,7 |
| Маркировка взрывозащиты | 1 Ех d IIC T4 Gb |
наносится на маркировочные таблички датчиков и на титульные листы паспорта и руководства по эксплуатации.
Таблица 4 - Комплектность средства измерения
| Наименование | Обозначение | Количество |
| Датчик загазованности универсальный ДЗУ-ГЕРДА | ГЮРА.413999.002 | 1 шт. |
| Магнитный ключ | Ketian magnet c8x12 N35H | 1 шт. |
| Паспорт | ГЮРА.413999.002 ПС | 1 экз. |
| Руководство по эксплуатации | ГЮРА.413999.002 РЭ | 1 экз. |
| Методика поверки | ГЮРА.413999.002 МП | 1 экз. |
осуществляется по документу ГЮРА.413999.002 МП «Датчики загазованности универсальные ДЗУ-ГЕРДА. Методика поверки», утвержденному ФГУП «ВНИИМС» 25 июня 2018 г. Основные средства поверки:
- поверочные газовые смеси метана, пропана с воздухом ГСО 10700-2015, углекислого газа с воздухом ГСО 10465-2014, ГСО 10703-2015;
- ротаметр типа РМ-А-0,1 ГУЗ (рег. № 19325-12), верхний предел измерений 0,1 м3/ч, предел допускаемой приведенной основной погрешности от верхнего предела измерений 4 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую поверхность датчика над маркировочной табличкой.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 12.2.007.0-75 ССБТ. Изделия электрические. Общие требования безопасности ГОСТ 31610.0-2014. Электрооборудование для взрывоопасных газовых сред. Часть 0. Общие требования
ГЮРА.413999.002 ТУ. Датчики загазованности универсальные ДЗУ-ГЕРДА. Технические условия
| Зарегистрировано поверок | 155 |
| Поверителей | 6 |
| Актуальность данных | 21.11.2024 |
