| Номер в госреестре | 72739-18 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | Konica Minolta мод. СМ-3600А, СМ-3610А, СМ-3630, СМ-3700А, СМ-600d, СМ-700d, СМ-25сG, СМ-М6, CR-5 и СМ-5 |
| Изготовитель | ?ма "Konica Minolta Sensing, Inc.", Япония |
| Год регистрации | 2018 |
| Срок свидетельства | 16.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры Konica Minolta моделей СМ-3600А, СМ-3610А, СМ-3630, СМ-3700А, СМ-600ё, СМ-700ё, СМ-25сО, СМ-М6, CR-5 и СМ-5 (далее - спектрофотометры) предназначены для измерения цветовых характеристик (координаты цвета, координаты цветности, блеск) жидкостей, сыпучих или твердых тел в проходящем или отраженном свете.
Принцип действия спектрофотометров основан на измерении координат цвета и координат цветности образцов спектральным методом.
Спектрофотометры состоят из аналогового цифрового преобразователя (АЦП) с помощью которого рассчитываются координаты цвета и цветности образца в различных колориметрических системах для различных источников света. При измерениях учитывается влияние зеркальной составляющей (возможны измерения с включением и исключением зеркальной составляющей).
Конструктивные особенности спектрофотометров представлены в таблице 1.
Таблица 1 - Конструктивные особенности спектрофотометров
| Конструктивная особенность спектрофотометров | СМ- 3600А | СМ- 3700А | СМ- 3610А | СМ-5, CR-5 | СМ- 3630 | CM- 25cG | CM-600d, CM-700d | CM- M6 |
| Обязательное программное обеспечение | + | + | + | + | + | |||
| Программное обеспечение: - SpectraMagic NX - SpectraMagic DX | + | + | + | + | + | + | + | + |
| Г еометрия освещения/ наблюдения: - D/8° - 45°/0° - 45°: -15°/15°/25°/45° /75°/110° | + | + | + | + | + | + | + | + |
| Источник света: - импульсная ксеноновая лампа - белый светодиод с высоким индексом цветопередачи при измерении блеска | + | + | + | + | + | + + | + | + |

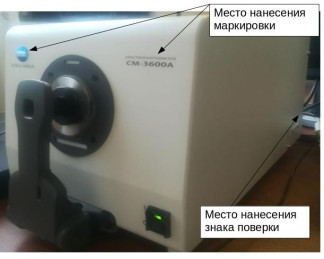

Общий вид спектрофотометров, схемы пломбировок от несанкционированного доступа, обозначения мест нанесения маркировки и знака поверки представлены на рисунках с 1 по 6.
Место нанесения маркировки
ТТ
I .v -U^HUIt . Г -
/*■«» ДС€
Место
нанесения
маркировки
Место нанесения знака поверки
Управление спектрофотометрами и обработка результатов измерений осуществляется с помощью специальных программных продуктов, которые различаются пользовательским интерфейсом.
Программное обеспечение (далее - ПО) служит для настройки спектрофотометров, визуального анализа экспериментальных данных, анализа и обработки полученных данных. Результаты измерений выводятся на жидкокристаллический дисплей прибора либо на экран персонального компьютера (далее по тексту - ПК).
Спектрофотометры KonicaMinolta моделей СМ-3600А, СМ-3610А, СМ-3630, СМ-3700А функционируют под управлением автономного специального программного обеспечения SpectraMagiс NX, установленного на персональный компьютер. Программное обеспечение осуществляет функции cбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти персонального компьютера.
Спектрофотометры KonicaMinolta моделей СМ-М6 функционируют под управлением автономного специального программного обеспечения Spec^uM^^ DX, установленного на персональный компьютер. Программное обеспечение осуществляет функции cбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти персонального компьютера.
Спектрофотометры KonicaMinolta моделей СМ-600ё, CM-700d функционируют под управлением встроенного специального программного обеспечения «СМ-600d, СМ-700d». Программное обеспечение осуществляет функции сбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти микропроцессора.
Спектрофотометры KonicaMinolta моделей СМ-25сО функционируют под управлением встроенного специального программного обеспечения «СМ-25сО». Программное обеспечение осуществляет функции cбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти микропроцессора.
Спектрофотометры KonicaMinolta моделей СМ-5, CR-5 функционируют под управлением встроенного специального программного обеспечения «СМ-5, CR-5». Программное обеспечение осуществляет функции cбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти микропроцессора.
ПО защищено от несанкционированного доступа индивидуальным паролем.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | SpectraMagiс NX | SpectraMagic DX | СМ-600d СМ-700d | СМ-5, CR-5 | СМ-25cG |
| Номер версии (идентификационный номер) ПО, не ниже | 2.0 | 1.1 | 1.22 | 1.24 | 1.10 |
| Цифровой идентификатор ПО | - | ||||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||
| СМ-3600А, СМ-3700А, СМ-3610А, СМ-5, CR-5 | СМ-3630 | CM-25cG | CM-600d, CM-700d | CM-M6 | ||||
| нейтраль ные образцы | насыщенные образцы | слабо насыщенные образцы | ||||||
| синий и голубой | осталь ные | |||||||
| Диапазон измерений координат цвета: X Y Z | от 4,0 до 94,0 от 4,0 до 95,0 от 1,7 до 107,0 | от 5,0 до 94,0 от 4,0 до 95,0 от 6,0 до 107,0 | от 2,5 до 92,0 от 2,0 до 95,0 от 2,0 до 105,0 | от 5,0 до 94,0 от 4,0 до 95,0 от 6,0 до 107,0 | от 6,0 до 94,0 от 5,0 до 95,0 от 2,0 до 107,0 | от 60,0 до 75,0 от 60,0 до 80,0 от 58,0 до 92,0 | ||
| Пределы допускаемой абсолютной погрешности измерений координат цвета при измерении отражения, не более AX=AY=AZ | ±1,0 | ±1,0 | ±2,0 | ±1,0 | ±2,0 | ±2,0 | ±5,0 | |
| Пределы допускаемой абсолютной погрешности измерений координат цвета при измерении пропускания, не более AX = AY = AZ | ±1,0 | - | - | - | - | |||
| Диапазон измерения координат цветности: x У | от 0,0100 до 0,7347 от 0,0100 до 0,8338 | от 0,0100 до 0,7347 от 0,0100 до 0,8338 | от 0,0500 до 0,7347 от 0,0500 до 0,8338 | от 0,0100 до 0,7347 от 0,0100 до 0,8338 | ||||
| Наименование характеристики | Значение | |||||||
| СМ-3600А, СМ-3700А, СМ-3610А, СМ-5, CR-5 | СМ-3630 | CM-25cG | CM-600d, CM-700d | CM-M6 | ||||
| нейтраль ные образцы | насыщенные образцы | слабо насыщенные образцы | ||||||
| синий и голубой | осталь ные | |||||||
| Пределы допускаемой абсолютной погрешности измерений координат цветности при измерении отражения и пропускания, не более, Ax = Ay | ±0,007 | ±0,007 | ±0,007 | ±0,007 | ±0,007 | ±0,05 | ±0,007 | ±0,007 |
| Диапазон измерения блеска | - | - | от 2 до 100 | - | - | |||
| Пределы допускаемой абсолютной погрешности измерений блеска, не более | - | - | ±2,0 | - | - | |||
Таблица 4 - Основные технологические характеристики
| Наименование характеристики | Значение | ||||||
| CR-5 | СМ- СМ- СМ- 3600А 3700А 3610А | СМ-5 | СМ-3630 | CM-25cG | CM-600d, CM-700d | CM-M6 | |
| Геометрия освещения/наблюдения | D/0° | D/8°, D/0° | D/0° | 45°/0° | D/8° | 45°/ -15°, 15°, 25°, 45°, 75°, 110° | |
| Геометрия измерения блеска | - | - | - | 60°/60° | - | - | |
| Спектральный диапазон, нм | - | от 360 до 740 | от 400 до 700 | ||||
| Ширина полосы пропускания, нм | - | 10 | 14 | 10 | 10 | 10 | 10 |
| Время измерения, с, не более | 0,8 | 1,5 | 0,8 | 5,0 | 3,0 | 5,0 | 1,0 |
| Наименование характеристики | Значение | ||||||||||
| CR-5 | СМ- 3600А | СМ- 3700А | СМ- 3610А | СМ-5 | СМ-3630 | CM-25cG | CM-600d, CM-700d | CM-M6 | |||
| Источники света | импульсная дуговая ксеноновая лампа | импульсная ксеноновая лампа | импульсная дуговая ксеноновая лампа | ксеноновая лампа (с УФ-фильтром) | импульсная ксеноновая лампа, белый светодиод при измерении блеска | импульсная ксеноновая лампа | белый светодиод с высоким индексом цветопередачи | ||||
| Габаритные размеры, мм, не более: - высота - ширина - длина | 261 192 385 | 378 208 244 | 500 259 271 | 315 597 300 | 261 192 385 | 315 585 300 | 81 81 224 | 107 211,5 73 | 81 239 152 | ||
| Масса, кг, не более | 5,8 | 1,2 | 18 | 16,5 | 5,8 | 15,5 | 0,6 | 0,55 | 1,1 | ||
| Параметры электрического питания переменного тока: -напряжение, В - частота, Гц | от 100 до 240 50/60 | ||||||||||
| Условия эксплуатации: - температура окружающей о/~' среды, С - относительная влажность, %, не более | от +13 до +33 80 | от +5 до +40 80 | от 0 до +40 85 | ||||||||
наносится на титульный лист руководства пользователя печатным методом и на корпус спектрофотометров методом наклеивания
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофотометры Konica Minolta моделей СМ-3600А, СМ-3610А, СМ-3630, СМ-3700А, СМ-600^ СМ-700^ СМ-25сО, СМ-М6, CR-5, СМ-5 | 1 шт. | |
| Белая калибровочная пластина 1) | - | 1 шт. |
| Коробка для калибровки нуля (черный калибровочный стандарт) 2) | - | 1 шт. |
| Персональный компьютер 3) | - | 1 шт. |
| CD-диск с программным обеспечением 3) | - | 1 шт. |
| Комплект сменных частей и принадлежностей 1) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 014.М4-18 | 1 экз. |
| 1) Предоставляется по требованию заказчика. 2) Обязательный пункт для моделей СМ-3600, СМ-3610А, СМ-3700, СМ-3630. Для моделей СМ-5, CR-5, СМ- 600d, CM-700d предоставляется по требованию заказчика. 3) Обязательный пункт для всех моделей, за исключением СМ-600d, CM-700d, СМ-25сО, для которых предоставляется по требованию заказчика. | ||
осуществляется по документу МП 014.М4-18 «Государственная система обеспечения единства измерений. Спектрофотометры Konica Minolta моделей СМ-3600А, СМ-3610 А, СМ-3630, СМ-3700 А, СМ-600^ СМ-700^ СМ-25 сО, СМ-М6, CR-5 и СМ-5. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 24 января 2018 года.
Основные средства поверки:
- рабочий эталон единиц координат цвета и координат цветности несамосветящихся объектов по ГОСТ 8.205-2014;
- набор образцовых мер блеска НО-5 (регистрационный номер Федерального информационного фонда по обеспечению единства измерений 12429-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрофотометров с требуемой точностью.
Знак поверки наносится на корпус спектрофотометров (место нанесения указано на рисунках с 1 по 6).
приведены в эксплуатационном документе.
ГОСТ 8.205-14 ГСИ. Государственная поверочная схема для средств измерений координат цвета и координат цветности, показателей белизны и блеска Техническая документация «Konica Minolta Sensing, Inc.»
