| Номер в госреестре | 72740-18 |
| Наименование СИ | Компараторы цвета |
| Обозначение типа СИ | Konica Minolta мод. CR-400, CR-410 |
| Изготовитель | ?ма "Konica Minolta Sensing, Inc.", Япония |
| Год регистрации | 2018 |
| Срок свидетельства | 16.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Компараторы цвета Konica Minolta моделей CR-400, CR-410 (далее - компараторы) предназначены для измерения и оценки цветовых характеристик (координат цвета, цветовых различий) твердых тел в отраженном свете.
Принцип действия компараторов основан на измерении координат цвета образцов спектральным методом.
Компараторы состоят из аналогового цифрового преобразователя (АЦП) с помощью которого рассчитываются координаты цвета образца в различных колориметрических системах.
Конструктивно компараторы выполнены в виде моноблока и состоят из трех основных зон: освещения, приема и считывания.
В компараторах используется геометрия освещения/наблюдения D/0°, источник освещения типа С (импульсная ксеноновая лампа), источник типа D65, для получения цветовых характеристик, при этом необходим процессор данных D-400.
Компаратор модели CR-400 отличается наличием апертурной диафрагмы диаметром 8 мм, в модели CR-410 диаметр апертурной диафрагмы 50 мм.

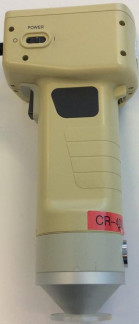

Общий вид компараторов, схемы пломбировок от несанкционированного доступа, обозначения мест нанесения маркировки и знака поверки представлены на рисунке 1.
Управление компараторами и обработка результатов измерений осуществляется с помощью встроенного специального программного обеспечения «CR-400, CR-410». Программное обеспечение осуществляет функции cбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти микропроцессора.
Установка обновленных версий ПО допускается только представителями предприятия -изготовителя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CR-400, CR-410 |
| Номер версии (идентификационный номер) ПО | не ниже 1.14 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| CR-400 | CR-410 | |
| Диапазон измерений координат цвета: X | от 3,0 до 109,0 | |
| Y | от 5,0 до 95,0 | |
| Z | от 9,0 до 107,0 | |
| Пределы допускаемой абсолютной | ||
| погрешности измерений координат | ||
| цвета при измерении отражения: ДХ | ±3,0 | |
| AY | ±5,0 | |
| ДZ | ±9,0 | |
Таблица 3 - Основные технологические характеристики
| Наименование характеристики | Значение | |
| CR-400 | CR-410 | |
| Цветовое различие ДЕ | 0,6 | 0,8 |
| Геометрия освещения/наблюдения, ° | D/0 | |
| Время измерения, с, не более | 1 | |
| Источники света: | ||
| - измерительный модуль | С | |
| - при подключении процессора данных D-400 | С, D65 | |
| Габаритные размеры, мм, не более: | ||
| - высота | 217 | 244 |
| - ширина | 102 | 102 |
| - длина | 63 | 63 |
| Масса, кг, не более | 0,55 | 0,57 |
| Параметры электрического питания: | ||
| - напряжение переменного тока, В | от 208 до 252 | |
| - частота переменного тока, Гц | 50/60 | |
| Условия эксплуатации: | ||
| о/'ч - температура окружающей среды, С | от +13 до +40 | |
| - относительная влажность, %, не более | 85 | |
наносится на титульный лист руководства пользователя печатным методом и на корпус спектрофотометров методом наклеивания
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Компараторы цвета Konica Minolta моделей CR-400, CR-410 | - | 1 шт. |
| Белая калибровочная пластина 1) | - | 1 шт. |
| Адаптер переменного тока | - | 1 шт. |
| Батарея ААА для измерительного модуля | - | 4 шт. |
| Батарея АА для процессора данных | - | 4 шт. |
| Персональный компьютер 1) | - | 1 шт. |
| CD-диск с программным обеспечением 1) | - | 1 шт. |
| Комплект сменных частей и принадлежностей 1) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 020.М4-18 | 1 экз. |
| 1) Предоставляется по требованию заказчика | ||
осуществляется по документу МП 020.М4-18 «Государственная система обеспечения единства измерений. Компараторы цвета Konica Minolta моделей CR-400, CR-410. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 24 января 2018 года.
Основные средства поверки:
- рабочий эталон единиц координат цвета и координат цветности несамосветящихся объектов по ГОСТ 8.205-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых компараторов с требуемой точностью.
Знак поверки наносится на корпус компараторов (место нанесения указано на рисунке 1).
приведены в эксплуатационном документе.
ГОСТ 8.205-14 ГСИ. Государственная поверочная схема для средств измерений координат цвета и координат цветности, показателей белизны и блеска Техническая документация «Konica Minolta», Япония
| Зарегистрировано поверок | 44 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
