| Номер в госреестре | 72744-18 |
| Наименование СИ | Ретрорефлектометры |
| Обозначение типа СИ | MiniReflecto HORIZONTAL |
| Изготовитель | "Easylux, Exportacao, Importacao e Fornecimento de Equipamentos LTDA", Бразилия |
| Год регистрации | 2018 |
| Срок свидетельства | 16.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ретрорефлектометры MiniReflecto HORIZONTAL (далее - ретрорефлектометры) предназначены для измерений коэффициента световозвращения и коэффициента светоотражения при диффузном освещении дорожной разметки.
Принцип действия ретрорефлектометров заключается в измерении фотоприемником отраженного от поверхности излучения при освещении встроенным (для коэффициента световозвращения RL) или присоединяемым (для коэффициента светоотражения при диффузном освещении Qd) источником света, результат измерения отображается на дисплее.
Ретрорефлектометры представляют собой переносной измерительно-индикаторный блок, состоящий из фотоприемного элемента (кремниевого фотодиода), корригированного под V(X), системы освещения (источник света типа А - светодиод), электронных элементов, реализующих схему измерения сигнала в заданной геометрии освещения /наблюдения, а также цветного сенсорного трансфлективного ЖК-дисплея. Для измерений Qd используется дополнительный источник освещения рассеянным светом.

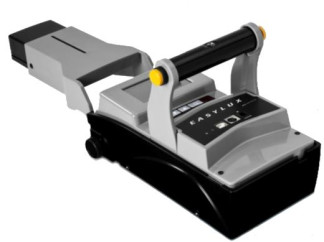

Общий вид ретрорефлектометров со схемой пломбирования от несанкционированного доступа представлен на рисунке 1.
Соединительная панель ретрорефлектометров представлена на рисунке 2.
1 - светодиодный индикатор заряда батареи; 2 - кнопка перезагрузки; 3 - USB-порт;
4- порт расширения (для подключения дополнительных устройств); 5 - порт зарядки батареи;
6 - порт для установки карты памяти SD.
Рисунок 2 - Соединительная панель ретрорефлектометров MiniReflecto HORIZONTAL
Управление работой ретрорефлектометров, обработка результатов измерений осуществляется с помощью встроенного программного обеспечения EasyData (далее по тексту -ПО). ПО осуществляет настройку и контроль работы ретрорефлектометров в процессе эксплуатации, отображает в режиме реального времени на экране приборов результаты измерений. ПО позволяет сохранять данные о названии дороги, имени оператора, направлении, типе дорожной разметки, условиях измерений (температура и относительная влажность), дате и времени измерений, месте измерения.
Предусмотрена возможность переноса результатов измерений с помощью USB-кабеля на жесткий диск компьютера для дальнейшего сохранения. Предусмотрена также возможность экспорта всех полученных данных в Microsoft Excel.
Программное обеспечение размещается в энергонезависимой памяти микропроцессора. Несанкционированный доступ к программному обеспечению исключён конструкцией ретрорефлектометров (установка пломб, отсутствие внешних интерфейсов обновления программного обеспечения). Установка обновленных версий ПО допускается только представителями предприятия - изготовителя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EasyData |
| Номер версии (идентификационный номер) ПО, не ниже | 3.8.3 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний коэффициента световозвращения дорожной разметки RL, мкд/(м2лк) | от 0 до 4000 |
| Диапазон измерений коэффициента световозвращения дорожной разметки RL, мкд/(м2лк) | от 20 до 1000 |
| Пределы допускаемой относительной погрешности измерений коэффициента световозвращения дорожной разметки, %: - для образцов белого и желтого цветов - для образцов оранжевого цвета | ±10 ±20 |
| Диапазон показаний коэффициента светоотражения дорожной разметки при диффузном освещении Qd, мкд/(м2 лк) | от 0 до 400 |
| Диапазон измерений коэффициента светоотражения дорожной разметки при диффузном освещении Qd, мкд/(м2лк) | от 80 до 300 |
| Пределы допускаемой относительной погрешности измерений коэффициента светоотражения дорожной разметки при диффузном освещении, %: - для образцов белого и желтого цветов - для образцов оранжевого цвета | ±10 ±20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Угол освещения, ° | 1,24 |
| Угол наблюдения, ° | 1,05 |
| Область измерения, мм | 57x300 |
| Апертура наблюдения, ° | ±0,15 |
| Тип источника света | «А» |
| Габаритные размеры, мм, не более: - высота | 170 |
| - ширина | 155 |
| - глубина | 255 |
| Масса (включая батарейки), кг, не более | 2,1 |
| Электропитание от аккумуляторных батарей типа АА емкостью 2500 мА-ч, В | 7,2 |
| Условия эксплуатации: - температура окружающей среды, °С | от 0 до +50 |
| - относительная влажность воздуха (без выпадения конденсата), %, не более | 80 |
| - атмосферное давление, кПа | от 96 до 104 |
наносится на титульный лист Руководства по эксплуатации типографским способом, а также на корпус ретрорефлектометров методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ретрорефлектометр MiniReflecto HORIZONTAL | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Калибровочный базис в защитном чехле | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| USB-кабель | - | 1 шт. |
| Карта памяти SD | - | 1 шт. |
| Кейс для хранения и перевозки | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 015.М4-18 | 1 экз. |
осуществляется по документу МП 015.М4-18 «ГСИ. Ретрорефлектометры MiniReflecto HORIZONTAL. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 5 марта 2018 г. Основные средства поверки:
- набор образцов дорожной разметки из состава установки для измерения коэффициента световозвращения и коэффициента силы света из состава вторичного эталона единиц силы света и освещенности непрерывного излучения по ГОСТ 8.023-2014.
Основные метрологические характеристики:
диапазон измерений коэффициента световозвращения от 20 до 1000 мкд/(м2лк); диапазон измерений коэффициента светоотражения при диффузном освещении от 80 до 300 мкд/(м2лк);
пределы допускаемой относительной погрешности измерений коэффициента световозвращения ±3 %;
пределы допускаемой относительной погрешности измерений коэффициента светоотражения при диффузном освещении ±3 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.023-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений
ГОСТ Р 51256-2011 Технические средства организации дорожного движения. Разметка дорожная. Классификация. Технические требования
ГОСТ Р 54809-2011 Технические средства организации дорожного движения. Разметка дорожная. Методы контроля
ГОСТ 32952-2014 Дороги автомобильные общего пользования. Разметка дорожная. Методы контроля
ГОСТ 32953-2014 Дороги автомобильные общего пользования. Разметка дорожная. Технические требования
Техническая документация фирмы «Easylux, Exporta9ao, Importa9ao e Fornecimento de Equipamentos LTDA», Бразилия
| Зарегистрировано поверок | 11 |
| Поверителей | 3 |
| Актуальность данных | 16.09.2024 |
