| Номер в госреестре | 72746-18 |
| Наименование СИ | Дилатометры высокотемпературные |
| Обозначение типа СИ | ВД-1 |
| Изготовитель | АО "Уральский НИИ композиционных материалов", г.Пермь |
| Год регистрации | 2018 |
| Срок свидетельства | 16.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дилатометры высокотемпературные ВД-1 (далее - дилатометры ВД-1) предназначены для измерений температурного коэффициента линейного расширения (далее - ТКЛР) твердых материалов в диапазоне температуры от 800 до 2500 °С.
Принцип действия дилатометров ВД-1 основан на измерении изменений линейных размеров образца, вызванных изменением его температуры. Измерение удлинения исследуемого образца осуществляется посредством определения расстояния между концами образца при помощи горизонтального микроскопа типа МГ. Измерение температуры осуществляется при помощи пирометра прецизионного ПД-4.
Дилатометры ВД-1 состоят из:
- электрической высокотемпературной печи (далее - ЭВП) с системами, обеспечивающими ее работоспособность;
- пирометра прецизионного ПД-4 с персональным компьютером;
- горизонтального микроскопа типа МГ.
ЭВП и горизонтальный микроскоп типа МГ закреплены на металлическом столе, внутри которого расположен элемент системы управления работы ЭВП - трансформатор ОСУ-100. Пирометр ПД-4 установлен на вспомогательной стойке. Управление работой пирометра ПД-4 производится при помощи специального программного обеспечения, установленного на персональный компьютер.
Для обеспечения работоспособности ЭВП в дилатометрах ВД-1 реализованы следующие системы:
- система нагрева печи, которая включает в себя графитовый нагреватель, питаемый от вторичной обмотки трансформатора ОС-100;
- система охлаждения печи с тремя контурами охлаждения печи проточной водой;
- система продувки газообразным аргоном.
В составе дилатометров ВД-1 № 001 и 003 используется микроскоп типа МГ-2 с линейным полем зрения в плоскости предметов равным 2 мм и ценой деления измерительной шкалы равной 1 мкм. В составе дилатометра ВД-1 № 002 используется микроскоп МГ-1 с линейным полем зрения в плоскости предметов равным 4 мм и ценой деления измерительной шкалы равной 5 мкм.

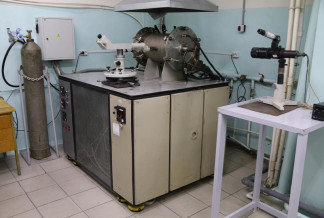

Общий вид дилатометров ВД-1 приведен на рисунках 1-3.
Программное обеспечение (далее - ПО) дилатометров ВД-1 состоит из встроенного и автономного программных обеспечений пирометра прецизионного ПД-4. Встроенное ПО обеспечивает вычисление температуры объекта, формирование выходных сигналов контроллера, реализацию алгоритмов обработки и организацию связи с компьютером. Автономное ПО «PiroVisual» обеспечивает отображение и хранение результатов измерений, а также управление работой пирометра прецизионного ПД-4.
Ш
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | - | PiroVisual.exe |
| Номер версии (идентификационный номер) ПО | не ниже 2.7 | не ниже 2.0.0.73 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| ВД-1 № 001 | ВД-1 № 002 | ВД-1 № 003 | |
| Диапазон измерений ТКЛР, 10-6-К-1 | от +0,5 до +12 | от +0,5 до +24 | от +0,5 до +12 |
| Пределы допускаемой абсолютной погрешности дилатометра, К-1 | ±(2 10-7+0,02а*) | ±(3 10-7+0,02а*) | ±(2 10-7+0,02а*) |
| Линейное поле зрения, мм | 2 | 4 | 2 |
| Диапазон показаний температуры, °С | от +800 до +2500 | ||
| Лист № 4 | |
| Всего листов 5 | |
| Продолжение таблицы 2 | |
| Среда измерений | инертная (аргон) |
| Скорость нагрева, К/мин, не более | 30 |
| * а - измеренное значение ТКЛР | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменного тока, В | 380/220 |
| частотой, Гц | 50 |
| Максимальная потребляемая мощность, кВ-А, не более | 100 |
| Срок службы, лет, не менее | 30 |
| Наработка на отказ, ч, не менее | 3000 |
| Размеры измеряемых образцов, мм: | |
| -длина; | 100±0,5 |
| -высота; | 10±0,5 - 14±0,5 |
| -толщина | 2±0,5 - 14±0,5 |
| Габаритные размеры, мм, не более: | |
| - длина | 1500 |
| - ширина | 1000 |
| - высота | 1200 |
| Масса, кг, не более | 500 |
| Условия эксплуатации: | |
| О/'ч -температура воздуха, C | от +10 до +35 |
| -относительная влажность воздуха, %, не более | 80 |
| -атмосферное давление, кПа | от 97,3 до 105,3 |
наносится на титульный лист паспорта и на корпус дилатометра типографским методом. Комплектность средства измерений
Таблица 4 - Комплектность дилатометра ВД-1
| Наименование | Обозначение | Количество | ||
| № 001 | № 002 | № 003 | ||
| Дилатометр высокотемпературный ВД-1 в составе: - печь высокотемпературная ПВ-3 - микроскоп горизонтальный МГ-1 - микроскоп горизонтальный МГ-2 - пирометр ПД-4 | Д75-00.00.00 А.ЛЗ.852.033 ДДШ2.820.011 | 1 шт. 1 шт. 1 шт. | 1 шт. 1 шт. 1 шт. | 1 шт. 1 шт. 1 шт. |
| Руководство по эксплуатации | 934.69.020.00.000РЭ | 1 экз. | 1 экз. | 1 экз. |
| Паспорт | 934.69.020.00.000ПС | 1 экз. | 1 экз. | 1 экз. |
| Пирометр прецизионный ПД-4. Руководство по эксплуатации | ДДШ2.820.011 РЭ | 1 экз. | 1 экз. | 1 экз. |
| Пирометр прецизионный ПД-4. Паспорт | ДДШ2.820.011 ПС | 1 экз. | 1 экз. | 1 экз. |
| Микроскоп МГ-1. Паспорт | А.Л3.852.033 ПС | - | 1 экз. | - |
| Микроскоп МГ-2. Паспорт | А.Л3.852.033 ПС | 1 экз. | - | 1 экз. |
| Методика поверки | МП 2416-0045-2018 | 1 экз. | 1 экз. | 1 экз. |
осуществляется по документу МП 2416-0045-2018 «ГСИ. Дилатометры высокотемпературные ВД-1. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева»
03.04.2018 года.
Основные средства поверки:
Рабочий эталон в соответствии с Г осударственной поверочной схемой для средств измерений температурного коэффициента линейного расширения твердых тел от 0,01 •Ю-6 до 100^ 10-6 К-1 в диапазоне температуры от 90 до 3000 K.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений температурного коэффициента линейного расширения твердых тел от 0,01 •Ю-6 до 100^ 10-6 К-1 в диапазоне температуры от 90 до 3000 K
Техническая документация изготовителя
