Государственный реестр средств измерений

Термогигрометры искробезопасные HMT360, 72751-18

72751-18
Термогигрометры искробезопасные HMT360 (далее - термогигрометры) предназначены для измерений относительной влажности и температуры неагрессивных газовых сред.
Карточка СИ
Номер в госреестре 72751-18
Наименование СИ Термогигрометры искробезопасные
Обозначение типа СИ HMT360
Изготовитель "Vaisala Oyj", Финляндия
Год регистрации 2018
Срок свидетельства 16.10.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Термогигрометры искробезопасные HMT360 (далее - термогигрометры) предназначены для измерений относительной влажности и температуры неагрессивных газовых сред.

Описание

Принцип действия термогигрометров HMT360 основан на зависимости диэлектрической проницаемости влагочувствительного слоя от количества сорбированной влаги в емкостном преобразователе влажности и температурной зависимости электрического сопротивления платины от температуры.

Термогигрометр состоит из первичного преобразователя относительной влажности и температуры и вторичного преобразователя.

Первичный преобразователь представляет собой зонд из нержавеющей стали со встроенными чувствительными элементами относительной влажности и температуры (Pt 1000), защищенными стальным пористым фильтром, который подключен с помощью удлинительного кабеля к электронному блоку (зонд НМР 361 - жестко закреплен). В электронный блок встроен микроконтроллер, в память которого записаны градуировочные характеристики для измерений относительной влажности и температуры.

Вторичный преобразователь (трансмиттер) выполнен в прямоугольном корпусе из алюминиевого сплава, на передней панели которого расположены кнопки управления, светодиоды и двухстрочный ЖК-дисплей (возможны исполнения без дисплея). Микропроцессор трансмиттера осуществляет функции перерасчета относительной влажности и температуры в другие величины, такие как температура точки росы, абсолютная влажность и другие. Трансмиттер имеет двухпроводной аналоговый выход 4-20 мА и интерфейс связи RS232C. Выбор измеряемой величины осуществляется пользователем кнопками и переключателями на плате внутри корпуса.

Термогигрометры имеют 6 исполнений измерительных преобразователей:

НМР 361 - для применения с настенным монтажом в диапазоне температуры от минус 40 до плюс 60 °C,

НМР 363 - для ограниченных пространств в диапазоне температуры от минус 40 до плюс 120 °С с кабелем в тефлоновой изоляции, до плюс 80 °С - с кабелем в резиновой изоляции,

НМР 364 - для применений в диапазоне температуры от минус 70 до плюс 180 °С и давлениях анализируемой среды до 10 МПа,

НМР 365 - для применений в диапазоне температуры от минус 70 до плюс 180 °С,

НМР 367 - для применений в диапазоне температуры от минус 70 до плюс 180 °С в условиях повышенной влажности,

НМР 368 - для применений в диапазоне температуры от минус 70 до плюс 180 °С в трубопроводах с давлением анализируемой среды до 4 МПа.

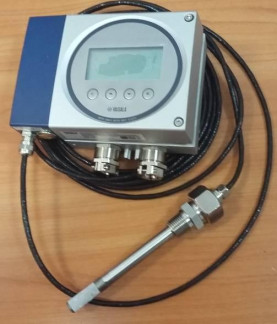

Общий вид термогигрометра и пломбировка корпуса от несанкционированного доступа после монтажа представлены на рисунке 1.

Рисунок 1 - Общий вид термогигрометра HMT360. 1 - пломба после монтажа

Программное обеспечение

Термогигрометры НМТ360 функционируют под управлением встроенного программного обеспечения.

Встроенное программное обеспечение установлено в электронном блоке термогигрометра. ПО выполняет функции управления термогигрометром, обработки сигналов подключенных измерительных преобразователей, вывода результатов измерений на дисплей, сохранения результатов измерений в энергонезависимой памяти и передачи выходных сигналов в аналоговом и цифровом виде.

Версии встроенного программного обеспечения отображаются на дисплее термогигрометра после включения, а также доступны командами «vers» в автономной программе «HyperT erminal».

Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

HMT360.hex

Номер версии (идентификационный номер) ПО, не ниже

3.02

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование

характеристики

Значение

Зонд

НМР361

НМР363

НМР364

НМР365

НМР367

НМР368

1

2

3

4

5

6

7

Диапазон измерений температуры, °С

от -40

до +60

от -40 до +80; от -40 до +120

от -70 до +180

Диапазон измерений относительной влажности в диапазоне температуры от -40 до +180 °С, %

от 0 до 100

Выходной аналоговый сигнал

силы постоянного тока, мА

от 0 (4) до 20

Пределы допускаемой основной абсолютной погрешности температуры, °С

в диапазоне от -70 до +20 °С включ.

±(0,2+0,0034^(20 - 1изм))

в диапазоне св. +20 до +180 °С

±(0,2+0,0025<1изм - 20))

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры эксплуатации от +15 до +25 °С, на каждые 10 °С, °С

±0,05

Пределы допускаемой абсолютной погрешности относительной влажности, %

в диапазоне от 0 до 90 % включ. в диапазоне температуры св. +15 до +25 °С включ.

±1

в диапазоне св. 90 до 100 % в диапазоне температуры св. +15 до +25 °С включ.

±1,7

в диапазонах температуры св. -20 до +15 °С; св .+25 до +40 °С включ.

±(1,0 + 0,008-RH)

в диапазонах температуры от -40 до -20 °С включ.; св .+40 до +180 °С

±(1,5 + 0,015-RH)

1

2 3 4 5 6 7

Пределы допускаемой абсолютной погрешности относительной влажности для применения в условиях неблагоприятной химической среды, % в диапазонах температуры св. -10 до +15 °С; св .+25 до +40 °С включ.

±(1,0 + 0,01 •RH)

в диапазонах температуры от -40 до -10 °С включ.; св .+40 до +180 °С

±(1,5 + 0,02-RH)

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности выходного сигнала, вызванной отклонением температуры от +15 до +25 °С на 10 °С, %

±0,05

Примечания: 1:ИЗМ - измеренное значение температуры, °С ;

RH - измеренное значение относительной влажности, %

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянным током, В

от 12 до 28

Потребляемая мощность, ВА

10

Габаритные размеры (ВхШхГ), мм, не более

116x164x73

Г абаритные размеры зонда без кабеля

12x98,5; 99,5; 127; 170; 253; 454

(диаметрхдлина), мм, не более

Масса корпуса, кг, не более

0,95

Интерфейс связи

RS232

Условия эксплуатации:

- диапазон температуры окружающего воздуха, °С электронного блока

от -40 до +60

с дисплеем

от -20 до +60

- диапазон относительной влажности окружающего воздуха при температуре 25 °С, %

от 10 до 90

- диапазон давлений анализируемой среды, МПа

от 0 до 10

- диапазон атмосферного давления, кПа

от 86,6 до 106,7

Средний срок службы, лет

8

Средняя наработка на отказ, ч

4800

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на корпус прибора в виде наклейки.

Комплектность

Таблица 4 - Комплектность термогигрометра

Наименование

Обозначение

Количество

Т ермогигрометр

НМТ360

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

МП 2411-0161- 2018

1 экз.

Поверка

осуществляется по документу МП 2411-0161-2018 «Термогигрометры искробезопасные НМТ360. Методика поверки» утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 19 июня 2018 г.

Основные средства поверки:

-    измеритель температуры двухканальный прецизионный МИТ 2, регистрационный номер в Федеральном информационном фонде 46432-11, в комплекте с первичным преобразователем температуры ПТСВ-2, регистрационный номер в Федеральном информационном фонде 32777-06, диапазон измерений температуры -200 до +200 °С, пределы допускаемой абсолютной погрешности соответствуют рабочему эталону 3-ого разряда по ГОСТ 8.558-2009;

-    генератор влажности воздуха Ну§гоОеп 2, регистрационный номер в Федеральном информационном фонде 32405-11;

-    калибраторы температуры JOFRA серий АТС-R, RTC-R, регистрационный номер в Федеральном информационном фонде 46576-11.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.558 - 2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов

Техническая документация фирмы «Vaisala Oyj», Финляндия
