| Номер в госреестре | 72753-18 |
| Наименование СИ | Датчики силоизмерительные |
| Обозначение типа СИ | PT1 |
| Изготовитель | "GTM Testing and Metrology", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 16.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные РТ1 (далее - датчики) предназначены для измерений и преобразования воздействующих на датчик сил растяжения и сжатия в аналоговый нормированный электрический измерительный сигнал.
Принцип действия датчиков основан на изменении электрического сопротивления тен-зорезисторов при их деформации. Тензорезисторы наклеены на упругий элемент датчика и соединены в мостовую схему. При изменении сопротивления тензорезисторов в диагонали моста появляется электрический сигнал, пропорциональный действующей нагрузке.
Конструкция датчиков представляет собой упругий элемент в неразъемном защитном корпусе. На упругом элементе наклеены тензорезисторы, соединенные по полной мостовой электрической схеме. Электрическое подключение к измерительному каналу осуществляется с помощью шестиконтактного разъема типа байонет, размещенного на корпусе датчика. Механическое крепление осуществляется посредством резьбового и фланцевого соединения. Дополнительно в датчик встроены два акселерометра для расширения его функциональных возможностей в эксплуатации.
Датчики выпускаются с одним или двумя независимыми измерительными каналами. Модификации датчиков отличаются метрологическими характеристиками, габаритными размерами и массой.
Датчики имеют обозначение РТ1-Х, где:
РТ1 - обозначение типа;
Х - обозначение для различных классов точности по ГОСТ Р 55223-2012 (без обозначения для класса 00; 1 - для класса 0,5; 2 - для класса 1; 3 - для класса 2).
Пломбировка датчиков изготовителем не предусмотрена.

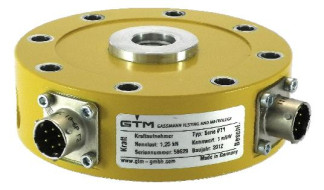

Рисунок 2 - Внешний вид датчика с двумя измерительными каналами
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности по ГОСТ Р 55223-2012 | 00; 0,5; 1; 2 |
| Пределы допускаемой относительной погрешности, % - для класса 00 | ±0,06 |
| - для класса 0,5 | ±0,12 |
| - для класса 1 | ±0,24 |
| - для класса 2 | ±0,45 |
Таблица 2 - Предельные значения составляющих погрешности, связанных с воспроизводимостью показаний b, повторяемостью показаний b' , интерполяцией fc, дрейфом нуля f0, гистерезисом v и ползучестью с
| Класс точности | Предельные значения, %, не более | |||||
| b | bf | fc | f0 | v | с | |
| 00 | 0,05 | 0,025 | ±0,025 | ±0,012 | 0,07 | 0,025 |
| 0,5 | 0,10 | 0,05 | ±0,05 | ±0,025 | 0,15 | 0,05 |
| 1 | 0,20 | 0,10 | ±0,10 | ±0,050 | 0,30 | 0,10 |
| 2 | 0,40 | 0,20 | ±0,20 | ±0,10 | 0,50 | 0,20 |
Таблица 3 - Наибольшие пределы измерений, относительный выходной сигнал при наиболь-
| шем пределе измерений, масса и габаритные разме | ры датчиков | ||||
| Наибольший предел измерений, кН | Относительный выходной сигнал при наибольшем пределе измерений, мВ/В | Масса, кг, не более | Г абаритные размеры, мм, не более | ||
| Длина | Ширина | Высота | |||
| 1000 | 2 | 44,9 | 304,8 | 304,8 | 114,3 |
| 750 | 3 | 28 | 279,0 | 279,0 | 88,9 |
| 500 | 2 | 28 | 279,0 | 279,0 | 88,9 |
| 500 | 4 | 11 | 203,2 | 203,2 | 63,5 |
| 375 | 3 | 11 | 203,2 | 203,2 | 63,5 |
| 300 | 2 | 11 | 203,2 | 203,2 | 63,5 |
| 250 | 2 | 11 | 203,2 | 203,2 | 63,5 |
| 250 | 4 | 5,0 | 153,9 | 153,9 | 44,5 |
| 187,5 | 3 | 5,0 | 153,9 | 153,9 | 44,5 |
| 150 | 2 | 5,0 | 153,9 | 153,9 | 44,5 |
| 125 | 2 | 5,0 | 153,9 | 153,9 | 44,5 |
| 50 | 2 | 5,0 | 153,9 | 153,9 | 44,5 |
| 50 | 4 | 1,3 | 104,8 | 104,8 | 34,9 |
| 37,5 | 3 | 1,3 | 104,8 | 104,8 | 34,9 |
| 30 | 2 | 1,3 | 104,8 | 104,8 | 34,9 |
| 25 | 2 | 1,3 | 104,8 | 104,8 | 34,9 |
| 12,5 | 2 | 1,3 | 104,8 | 104,8 | 34,9 |
| 5 | 1 | 1,3 | 104,8 | 104,8 | 34,9 |
| 2,5 | 1 | 0,5 | 104,8 | 104,8 | 34,9 |
| 1,25 | 1 | 0,5 | 104,8 | 104,8 | 34,9 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Входное сопротивление датчика, Ом | 350±20 |
| Выходное сопротивление датчика, Ом | 320±40 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 0,15 до 12 |
| Диапазон рабочих температур, оС | от +15 до +25 |
| Вероятность безотказной работы за 2000 ч | 0,95 |
| Средний срок службы, лет | 8 |
наносится типографским способом на титульный лист паспорта и термосублимационным способом на фирменную наклейку.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик силоизмерительный РТ1 | 1 шт. | |
| Паспорт | 1 экз. | |
| Методика поверки | МП 2301-304-2018 | 1 экз. |
осуществляется по документу МП 2301-304-2018 «ГСИ. Датчики силоизмерительные РТ1. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 21.05.2018 г.
Основные средства поверки: машины силовоспроизводящие 1-го разряда по ГОСТ 8.640-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 55223-2012 Динамометры. Общие метрологические и технические требования ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы Техническая документация фирмы «GTM Testing and Metrology»
| Зарегистрировано поверок | 132 |
| Поверителей | 8 |
