| Номер в госреестре | 72762-18 |
| Наименование СИ | Аппаратура |
| Обозначение типа СИ | "ИЗЫСКАНИЕ" |
| Изготовитель | Акционерное общество «Северо-Западный региональный центр Концерна ВКО «Алмаз-Антей - Обуховский завод» (АО «Обуховский завод»), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 16.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура «ИЗЫСКАНИЕ» (далее - аппаратура) предназначена для определения координат точек земной поверхности по радиосигналам навигационных космических аппаратов (НКА) космических навигационных систем (КНС) ГЛОНАСС и GPS в режимах реального времени и постобработки измерений.
Принцип действия аппаратуры основан на определении координат точек земной поверхности при приеме и обработке радиосигналов НКА КНС ГЛОНАСС в частотных диапазонах F1, F2 (параметры сигналов ГНСС согласно ИКД «ГЛОНАСС», редакция 1.0 от 2016 г.)
и GPS в частотных диапазонах L1, L2 (параметры сигналов GPS согласно IS-GPS-200E от
08.06.2010 г., IS-GPS-705A от 08.06.2010 г) в режиме реального времени с использованием корректирующей информации, переданной по радиоканалу с контрольно- корректирующей станции (ККС), и в режиме постобработки измерений с использованием информации, полученной с ККС.
Конструктивно аппаратура состоит из устройства «Изыскание.1» и устройства антенного (далее - УА), соединенных между собой высокочастотным кабелем. Устройство «Изыскание.1» обеспечивает обработку, регистрацию и хранение информации. УА обеспечивает прием и передачу, для последующей обработки, радиосигналов от ГНСС в устройство «Изыскание.1».
Устройство «Изыскание.1» выполнено в виде пыле-влагозащищенного блока из алюминиевого сплава.
На передней панели аппаратуры расположены:
- три кнопки с индикаторами (ВКЛ, РЕЖ и РЕГ);
- две кнопки без индикаторов (УПР и ВЫКЛ);
- пять индикаторов (ПАМ, БА1, БА2, Сеть и GSM).
Управление кнопками, расположенными на передней панели устройства «Изыскание.1», позволяет выполнять следующие действия:
- включать и выключать питание;
- выбирать необходимый для работы шаблон;
- устанавливать необходимый режим регистрации измерений;
- начинать и прекращать регистрацию измерений;
- контролировать состояние устройства «Изыскание.1» и процесса регистрации измерений.
На задней панели устройства «Изыскание.1» находятся:
- розетка прямая приборно-блочная TNC для подключения УА посредством антенного кабеля;
- розетка В/Н SMA для подключения GSM антенны;
- два соединителя - Вх/Вых - розетка блочная для подключения: сетевого адаптера, внешнего источника питания, персонального компьютера, ультракоротковолновой радиостанции.
Под крышкой на задней панели располагается SIM-держатель и две аккумуляторные батареи. Также на задней панели расположено место для маркировки заводского номера.
УА представляет собой активную микрополосковую антенну, которая производит преобразование электромагнитного поля радиосигналов в напряжение радиочастотных сигналов и усиление.
Верхняя часть УА защищена обтекателем. В нижней части УА шестью винтами крепиться фланец, предназначенный для установки УА на геодезическом штативе или вехе, а также розетка TNC, для соединения УА с устройством «Изыскание.1». Данная розетка защищена от внешних воздействий пластиковой втулкой.

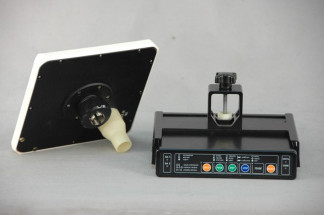

Внешний вид аппаратуры «ИЗЫСКАНИЕ» с указанием мест пломбировки от несанкционированного доступа УА, места нанесения знака утверждения типа и знака поверки приведен на рисунке 1. _
а - места пломбировки от несанкционированного доступа
б - место нанесения наклейки со знаком утверждения типа Рисунок 1 - Внешний вид аппаратуры «ИЗЫСКАНИЕ»
Метрологически значимые части программного обеспечения (ПО) средства измерений представляют программный модуль GSS32.EXE из состава «Пакета программ BL-GEO» ТСЮИ.00752-01 и программный модуль RTKDLL.DLL из состава «Интерфейсного программного обеспечения GEO-RTK» ТСЮИ.01218-02.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | «Пакет программ BL-GEO» | «Интерфейсное программное обеспечение GEO-RTK» |
| Номер версии (идентификационный номер) ПО, не ниже | 2.61 | 2.17 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | DA15DF8 | 4D1C6337 |
| Алгоритм вычисления идентификатора ПО | CRC32 | CRC32 |
Метрологически значимая часть ПО аппаратуры и измеренные данные защищены с помощью специальных средств защиты (электронный ключ) от непреднамеренных и преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики* | Значение характеристики |
| Режим «Статика» Средняя квадратическая погрешность (СКП) определения параметров векторов базовых линий на расстоянии не более 10 км с учётом предварительного набора измерений в точке инициализации за время не менее 10 мин, мм, не более: - в плане | 10 + 1,510-6D** |
| - по высоте | 20 + 2,0 10-6D |
| Режим «Статика» СКП определения параметров векторов базовых линий на расстоянии не более 5 км за время наблюдения не менее 15 мин, мм, не более: - в плане | 10 + 1,010-6D |
| - по высоте | 10 + 1,510-6D |
| Режим «Статика» СКП определения параметров векторов базовых линий на расстоянии не более 30 км с учётом предварительного набора измерений в точке инициализации за время наблюдения не менее 60 мин, мм, не более: - в плане | 10 + 1,010-6D |
| - по высоте | 10 + 1,510-6D |
| Режим «Кинематика с постобработкой» СКП определения параметров векторов базовых линий с учётом предварительного набора измерений в точке инициализации за время не менее 10 мин***, мм, не более: - в плане | 20 + 2,0 10-6D |
| - по высоте | 40 + 2,0 10-6D |
| Режим «Кинематика в реальном времени (RTK)» СКП определения параметров векторов базовых линий на расстоянии не более 5 км, мм, не более: - в плане | 20 + 2,0 10-6D |
| - по высоте | 40 + 2,0 10-6D |
| Наименование характеристики* | Значение характеристики |
| Режим «Дифференциальные кодовые измерения (DGPS)»**** СКП определения координат, мм, не более: | |
| - в плане | 1000 |
| - по высоте | 2000 |
| * Заявленные точностные характеристики достигаются при одновременном приеме сигналов всех ГНСС (ГЛОНАсС, GPS); ** D - измеряемое расстояние, мм; *** Диапазон длин базисов от 0,07 до 30 км **** Диапазон работы режима от 0,07 до 30 км | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Количество каналов | 36 |
| Принимаемые сигналы | ГЛОНАСС: F1, F2 GPS: L1, L2 |
| Напряжение питания постоянного тока, В: - внутренний аккумулятор - внешний аккумулятор | 7,2 От 10 до 30 |
| Потребляемая мощность от встроенных аккумуляторов, Вт, не более | 5 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - устройство антенное - устройство «Изыскание.1» | 186х186х91,5 208,5x187,5x40,0 |
| Диапазон рабочих температур, °С | от -30 до +50 |
| Масса, кг, не более: - устройство антенное - устройство «Изыскание.1» | 1,0 1,6 |
наносится в виде наклейки непосредственно на корпус устройства «Изыскание.1» и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплект поставки
| Наименование | Обозначение | Количество, шт. |
| Аппаратура «Изыскание» в составе: | ТСЮИ.461531.020 | 1 шт. |
| - устройство «Изыскание.1» | ТСЮИ.468157.075 | 1 шт. |
| - комплект инструментов и принадлежностей в составе: -адаптер сетевой - ремень - кронштейн - сумка-рюкзак - штатив - веха телескопическая с уровнем - трегер - адаптер для трегера | ТСЮИ.461924.024 ТСЮИ.436617.007 ТСЮИ.301547.011 ТСЮИ.301568.007 AMRE BAG 2600 60-ALQR20 CST 67-4508 TMA CST 61-4500 CST 61-2525 CST | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. (по заказу) 1 шт. (по заказу) 1 шт. (по заказу) 1 шт. (по заказу) 1 шт. (по заказу) |
| Наименование | Обозначение | Количество, шт. |
| - комплект монтажных частей в составе: - жгут - жгут - жгут - жгут - кабель (3 метра) | ТСЮИ.461921.023 ТСЮИ.685621.365 ТСЮИ.685621.366 ТСЮИ.685621.367 ТСЮИ.685622.080 TNC-TNC | 1 шт. 1 шт. (по заказу) 1 шт. 1 шт. 1 шт. 1 шт. |
| - управляющая ЭВМ | 1 шт. (по заказу) | |
| - комплект запасных частей в составе: - батарея аккумуляторная | ТСЮИ.461923.013 ТСЮИ.563511.001 | 1 шт. 2 шт. |
| - ключ электродный | ТСЮИ.468243.006 | 1 шт. |
| - компакт-диск«Пакет программ BL-GEO» | ТСЮИ.467619.004 | 1 шт. |
| - компакт-диск интерфейсное ПО «GEO-RTK» | ТСЮИ.467619.014 | 1 шт. |
| - устройство антенное | ТСЮИ.464659.072 | 1 шт. |
| - упаковка | ТСЮИ.305646.009 | 1 шт. |
| - GSM антенна | ADA-0086 | 1 шт. |
| - Аппаратура «ИЗЫСКАНИЕ». Руководство по эксплуатации | ТСЮИ.461531.020 РЭ | 1 шт. |
осуществляется по документу ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».
Основные средства поверки:
- эталонный пространственный полигон 2-го разряда по МИ 2292-94, абсолютная погрешность полигона (при доверительной вероятности 0,95) при измерении приращений координат в плане ±30 мм;
- линейные базисы по ГОСТ Р 8.750-11, пределы допускаемой абсолютной погрешности длин линий базиса между геодезическими пунктами ±(1 • 10-6D) мм, где D - длина базиса в миллиметрах;
- линейка измерительная металлическая 300 мм по ГОСТ 427-75, регистрационный номер № 66266-16 в Федеральном информационном фонде;
- рулетка измерительная металлическая 2 м 2 разряда по ГОСТ 7502-98, регистрационный номер № 46391-11 в Федеральном информационном фонде;
- термогигрометры «ИВА-6Н-КП-Д», пределы допускаемой абсолютной погрешности измерений температуры ±0,3 °С; регистрационный номер № 46434-11 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой аппаратуры с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»
ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения»
ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений»
Аппаратура «ИЗЫСКАНИЕ». Технические условия ТСЮИ.461531.020 ТУ
