Главная Госреестр СИ МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток

МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток, 72766-18

Миллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток (далее - миллиомметры) предназначены для:

Документы

Карточка СИ

Номер в госреестре	72766-18
Наименование СИ	Миллиомметры
Обозначение типа СИ	МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток
Изготовитель	Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП"), г. Санкт-Петербург
Год регистрации	2018
Срок свидетельства	16.10.2028
МПИ (интервал между поверками)	3 года
Описание типа	скачать
Методика поверки	скачать

Назначение

измерения электрического сопротивления постоянному току обмоток силовых и измерительных трансформаторов, обмоток электродвигателей, генераторов, линейных компенсаторов и обмоток другого оборудования с большой индуктивностью;

измерения электрического сопротивления постоянному току резисторов, шин и других цепей, не содержащих индуктивность;

измерения переходного электрического сопротивления контактов высоковольтных выключателей, избирателей устройств РПН, заземлителей, разъединителей и других разъемных и неразъемных контактных соединений;

снятия осциллограммы переключения контактора быстродействующего устройства РПН как со вскрытием, путем прямого подключения к контактам контактора, так и без его вскрытия, путем подключения к вводам трансформатора (используется метод DRM - Dynamic Resistance Measurement) (кроме МИКО-7М(А));

размагничивания магнитопровода силового и измерительного оборудования (только МИКО-9(А) Измеритель сопротивления обмоток).

Описание

Принцип действия миллиомметров МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток основан на измерении электрического сопротивления постоянному току используя 4-х проводную схему. Конструктивно приборы состоят из измерительного блока и измерительного кабеля с зажимами для подключения к измеряемому электрическому сопротивлению.

Миллиомметры выпускаются в трех базовых вариантах исполнения: МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток, которые отличаются диапазонами измерения, аппаратными и программными опциями, и в следующих модификациях: МИКО-7МА, МИКО-8МА, МИКО-9А Измеритель сопротивления обмоток, которые отличаются в наличии встроенного аккумулятора.

Аппаратные и программные различия базовых вариантов миллиомметров и их модификаций представлены в таблице 1.

Общий вид средств измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Таблица 1 - Аппаратные и программные различия миллиомметров

Аппаратные опции	МИКО-7М	МИКО-8М	МИКО-9 Измеритель сопротивления обмоток
Количество измерительных кабелей	1	1	2
Количество одновременно присоединяемых выводов трехфазной обмотки	2	2	4
Дисплей	Монохромный, буквенно цифровой	Цветной графический
Средства управления прибором	Механические кнопки на передней панели
Средства управления прибором	-	Виртуальные кнопки на дисплее
Разъем подключения к компьютеру	USB	USB	USB RS-485
Программные опции
Безразборный метод снятия осциллограммы контактора	Нет	Да	Да
Тест «Охлаждение»	Нет	Нет	Да
Тест «Размагничивание»	Нет	Нет	Да

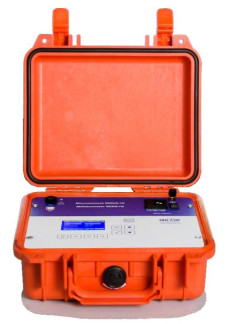

Рисунок 1 - Общий вид средства измерений а) МИКО-7М (МИКО-7МА) б) МИКО-8М, МИКО-9 Измеритель сопротивления обмоток (МИКО-8МА, МИКО-9А

Измеритель сопротивления обмоток)

Рисунок 2 - Схема пломбировки от несанкционированного доступа

1 - место нанесения оттиска пломбы изготовителя

Программное обеспечение

Программное обеспечение (ПО) миллиомметров управляет работой структурных элементов измерительного блока и обеспечивает: расчет электрического сопротивления обмотки, сохранение результатов измерений в энергонезависимой памяти прибора и их вывод на дисплей миллиомметров. Программное обеспечение не оказывает влияния на метрологические характеристики прибора.

Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.

Таблица 2 - Идентификационные данные программного обеспечения:

Идентификационные данные (признаки)

Значение

Номер версии (идентификационный номер) ПО Миллиомметры МИКО-7М(А)

Миллиомметры МИКО-8М(А)

МИКО-9(А) Измеритель сопротивления обмоток

не ниже 1.0 не ниже rev.2.2.00.000 не ниже rev.2.2.00.000

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристик

Значение

Диапазон измерений электрического сопротивления постоянному току, Ом МИКО-7М, МИКО-8МА МИКО-8М(А)

МИКО-9(А)

от 10-5 до 1000 от 10-5 до 10000 от 10-5 до 30000

Наименование характеристик	Значение
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току 5, % Поддиапазон, Ом Сила тока, А от 0,00001 до 0,25 10 от 0,001 до 10 1 от 0,01 до 100 0,1 от 0,1 до 1000 0,01 от 1 до 10000 (кроме 0,001 МИКО-7М(А)) от 10 до 30000 (только 0,005 МИКО-9(А))	±[0,1+0,00015 (0,25/R - 1)] ±[0,1+0,000005 (10/R - 1)1,4] ±[0,1+0,000005 (100/R - 1)1,4] ±[0,1+0,000005 (1000/R - 1)1,4] ±[0,1+0,000005 (10000/R - 1)1,4] ±[0,1+0,000005 (30000/R - 1)1,4] где R - измеренное значение электрического сопротивления, Ом
Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления в рабочем диапазоне температуры окружающего воздуха	не более пределов основной погрешности
Диапазон измерений силы электрического тока в режиме DRM (кроме МИКО-7М(А), А	от 0,1 до 10
Пределы допускаемой основной относительной погрешности измерений силы электрического тока в режиме DRM, %	±[1+0,04(10/1 - 1)] где I - измеренное значение силы электрического тока, А

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Максимально потребляемая мощность, Вт, не более	120
Параметры электрического напряжения питания: напряжение переменного тока (действующее значение), В напряжение постоянного тока, В	от 90 до 253 от 127 до 354
Продолжительность работы от аккумуляторной батареи в режиме ожидания или при выходной мощности 1 Вт, часов, не менее	8
Продолжительность заряда полностью разряженной аккумуляторной батареи, часов, не более	3
Г абаритные размеры измерительного блока, мм	270x250x130
Степень защиты измерительного блока от окружающей среды в транспортном положении	IP67
Степень защиты измерительного блока от окружающей среды в рабочем положении (при открытой крышке)	IP40
Масса измерительного блока с блоком аккумулятора, кг, не более	4
Класс защиты от поражения электрическим током	I
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %	от +20 до +55 до 95 без конденсации влаги
Средний срок службы, лет	10
Средняя наработка на отказ, ч	10000

Миллиомметры соответствует требованиям безопасности, предъявляемым к электрическим контрольно-измерительным приборам и лабораторному оборудованию по ГОСТ IEC 61010-1-2014.

Миллиомметры соответствует требованиям электромагнитной совместимости, предъявляемым к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014.

Знак утверждения типа

наносится на панель прибора методом шелкографии промышленной цифровой печатью на полиэфирной пленке; в эксплуатационных документах — на титульном листе печатным способом.

Комплектность

Таблица 5 — Комплектность средства измерений

Наименование	Обозначение	Количество
Измерительный блок	в соответствии с заказом	1 шт.
Сетевой кабель	СКБ018.09.00.000	1 шт.
Провод заземления	СКБ010.01.00.000	1 шт.
Удлинитель измерительного кабеля1	СКБ031.20.00.000	1 шт.
Кабель измерительный1	СКБ041.18.00.000	1 шт.
1 2 Кабель измерительный ’	СКБ041.18.00.000-01	1 шт.
Кабель измерительный1	СКБ041.26.00.000	1 шт.
1 2 Кабель измерительный ’	СКБ041.26.00.000-01	1 шт.
Кабель измерительный1	СКБ041.19.00.000	1 шт.
Кабель измерительный1	СКБ041.21.00.000	1 шт.
1 3 Комплект из трёх кабелей закорачивания ’	СКБ035.31.00.000	1 шт.
Комплект из трёх кабелей закорачивания и 1 3 соединения обмоток НН и ВН	СКБ041.23.00.000	1 шт.
Кабель USB 2.0 A-B1		1 шт.
Вилка КМБЬАХ-6Р1,2		1 шт.
Переходник для образцовой катушки	СКБ023.12.00.000	2 шт.
Эквивалент нулевого сопротивления	СКБ023.15.00.000	1 шт.
Шунт 75 ШСМ М3.75А-0,5		1 шт.
1 3 Резистор добавочный ’	СКБ032.25.00.000	1 шт.
Предохранитель на 2А		2 шт.
Руководство по эксплуатации	СКБ141.00.00.000РЭ	1 экз.
Формуляр	СКБ141.00Ж000ФО	1 экз.

Наименование	Обозначение	Количество
Методика поверки1	СКБ141.00.00.000МП	1 экз.
Сумка для прибора1	СКБ 126.06.00.000	1 шт.
Сумка для прибора №2	СКБ 126.06.02.000	1 шт.
Примечания 1 - по заказу 2 - только МИКО-9(А) Измеритель сопротивления обмоток 3 - кроме МИКО-7М(А)

Поверка

осуществляется по документу СКБ 141.00.00.000МП «Миллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 25 мая 2018 г.

Основные средства поверки:

Мера электрического сопротивления однозначная МС 3081 (регистрационный номер в Федеральном информационном фонде 54848-13). Номинальное значение 0,0001 Ом, КТ 0,02.

Катушка электрического сопротивления Р310 (регистрационный номер в Федеральном информационном фонде 1162-58). Номинальное значение 0,001; 0,01 Ом, КТ 0,02.

Катушка электрического сопротивления Р321 (регистрационный номер в Федеральном информационном фонде 1162-58). Номинальное значение 0,1 Ом, КТ 0,02.

Катушка электрического сопротивления Р321 (регистрационный номер в Федеральном информационном фонде 1162-58). Номинальное значение 1 Ом, КТ 0,02.

Катушка электрического сопротивления Р321 (регистрационный номер в Федеральном информационном фонде 1162-58). Номинальное значение 10 Ом, КТ 0,02.

Катушка электрического сопротивления Р331 (регистрационный номер в Федеральном информационном фонде 1162-58). Номинальное значение 100 Ом, КТ 0,02.

Катушка электрического сопротивления Р331 (регистрационный номер в Федеральном информационном фонде 1162-58). Номинальное значение 1000 Ом, КТ 0,02.

Катушка электрического сопротивления Р331 (регистрационный номер в Федеральном информационном фонде 1162-58). Номинальное значение 10000 Ом, КТ 0,02.

Многозначная мера электрического сопротивления МС 3055 (регистрационный номер в Федеральном информационном фонде 42847-09), диапазон сопротивлений от 0,01 Ом до 1222222,21 Ом, КТ 0,02/2-10-7.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма и в виде наклейки.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ IEC 61010-1-2014 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования

ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования

Приказ Росстандарта №146 от 15 февраля 2016 г. «Об утверждении. Государственной поверочной схемы для средств измерений электрического сопротивления»

ТУ 26.51.43-141-41770454-2017 Миллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления. Технические условия

СКБ 141.00.00.000МП Миллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления. Методика поверки
