| Номер в госреестре | 72767-18 |
| Наименование СИ | Счетчики электрической энергии однофазные многотарифные |
| Обозначение типа СИ | КВАНТ-1Ф |
| Изготовитель | ОАО "НПП космического приборостроения "Квант", г. Ростов-на-Дону |
| Год регистрации | 2018 |
| Срок свидетельства | 16.10.2024 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии однофазные многотарифные «КВАНТ-1Ф» (далее -счетчики) предназначены для измерения и учета активной или активной и реактивной энергии в однофазных цепях переменного тока номинальной частоты 50 Гц по четырем тарифам дифференцировано по времени.
Принцип действия счетчиков основан на измерении и математической обработке сигналов тока и напряжения с последующим вычислением параметров потребления электрической энергии и передаче этой информации в счетный механизм. Счетчик представляет собой устройство для измерения и учета электрической энергии в однофазных цепях переменного тока.
Счетчик состоит из следующих функциональных узлов:
- датчика тока;
- датчика напряжения;
- блока питания;
- счетного механизма с энергонезависимой памятью и жидкокристаллическим ндикато-ром (ЖКИ) в качестве устройства отображения информации;
- часов реального времени;
- источника резервного питания;
- измерительной схемы;
- интерфейсных схем;
- оптического импульсного выхода;
- радиомодуля;
- испытательного выхода.
В качестве датчика тока в счетчиках используется низкоомный шунт тока. Датчик напряжения представляет собой резистивный делитель. Счетный механизм счетчика электронный, содержит микроконтроллер, память и жидкокристаллический индикатор (в дальнейшем -счетчик с ЖКИ). Принцип работы измерительной схемы основан на измерении и математической обработке сигналов тока и напряжения с последующим вычислением параметров потребления электрической энергии и передаче этой информации в счетный механизм. Результаты измерения сохраняются в энергонезависимой памяти счетчика и отображаются на ЖКИ. Часы реального времени интегрированы в микроконтроллер. При отсутствии внешнего напряжения питание часов осуществляется от резервного источника питания - литиевой батареи.
Счетчик ведет учет потребленной энергии по тарифам, в соответствии с заданным тарифным расписанием. Тарифные расписания задаются отдельно для рабочих выходных и праздничных дней. Счетчик измеряет энергию нарастающим итогом и сохраняет в энергонезависимой памяти измеренные значения энергии нарастающим итогом на 24:00 последнего дня каждого месяца, измеряют максимальные мощности, усредненные на временном интервале. Интервал усреднения мощности программируется пользователем.
Счетчики имеют встроенный расцепитель нагрузки, обеспечивающий возможность отключения нагрузки при превышении заданного лимита активной мощности/энергии, при превышении заданных порогов напряжения, при неравенстве токов в фазном и нулевом проводах, при обнаружении магнитного поля действующего более 10 секунд, а также по команде диспетчера.
Конструктивно счетчик выполнены в виде электронного модуля, размещенного в корпусе с клеммной колодкой, и крышкой клеммной колодки.
Область применения: предприятия энергетики, промышленности, сельского хозяйства и жилищно-коммунального хозяйства.

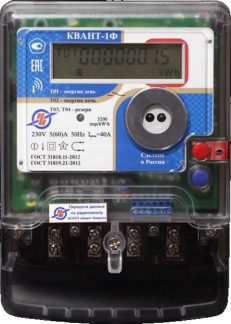

Внешний вид счетчиков и места опломбирования с местом нанесения знака поверки представлены на рисунке 1.
Программное обеспечение (ПО) счетчиков разработано специалистами ОАО «НПП КП «Квант» и является собственностью компании.
Встраиваемое ПО записывается в память микроконтроллера, с установкой бита защиты от считывания, до его монтажа на печатную плату. После установки бита защиты чтение и копирование ПО невозможно.
Корректировка метрологических коэффициентов, отвечающих за точность измерений, возможна только в процессе производства при снятом кожухе и установленной аппаратной перемычке. После удаления аппаратной перемычки и опломбировании корпуса изменение метрологических коэффициентов невозможно.
Изменение параметров пользователя, таких как тарифные расписания, исключительные дни, даты начала сезонов, текущие время и дата, интервалы усреднения мощности, набор параметров выводимых на индикацию в автоматическом режиме, время фиксации энергии на конец месяца, а так же обнуление журналов событий, графиков нагрузки, значений энергетических параметров на конец месяца и конец суток возможно только после удаления пломбы энергоснабжающей организации, при наличии соответствующего ПО и знании паролей доступа к изменяемым параметрам.
ПО записываемое в память программ микроконтроллеров зависит от модификации счётчика.
Номер версии ПО счётчика может быть считан с помощью ПО «Система учета энергоресурсов «Квант-Энерго» сервисное программное обеспечение «конфигуратор».
Идентификационные данные ПО счетчика представлены в таблице 1.
Таблица 1- идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Встроенное ПО КВАНТ-1Ф |
| Номер версии (идентификационный номер ПО) | 04 |
| Цифровой идентификатор ПО | 98B6E825D0BF3823CC167AF4CF79BD6A |
| Другие идентификационные данные | md5 |
Уровень защиты ПО счетчиков от непреднамеренных и преднамеренных изменений высокий в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики счетчиков приведены в таблицах 2-4.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности при измерении активной энергии (по ГОСТ 31819.21-2012) | 1 |
| Класс точности при измерении реактивной энергии (по ГОСТ 31819.23-2012) | 2 |
| Номинальное напряжение, В | 230 |
| Диапазон рабочих напряжений, В | от 184 до 264,5 |
| Базовый (максимальный) ток, А | 5 (80) |
| Номинальная частота сети, Гц | 50 |
| Диапазон рабочих частот, Гц | от 47,5 до 52, 5 |
| Стартовый ток (порог чувствительности), А | 0,004 1б |
| Номинальный (максимальный) ток размыкания, А | 40 (80) |
| Диапазон рабочих температур, °С | от -40 до +70 |
| Относительная влажность воздуха при температуре +30°С, %, не более | 90 |
| Пределы допускаемой основной погрешности точности хода часов при температуре 23±5 °С, с/сутки | ±0,5 |
| Пределы допускаемой дополнительной погрешности точности хода часов в рабочем диапазоне температур, с°С2/сутки | ±0,002 |
| Параметры сети | |
| Пределы допускаемой относительной погрешности измерения активной мощности, % - при 0,1 1б - от 1б до 1макс | ±1,5 ±1,0 |
| Пределы допускаемой относительной погрешности измерения силы тока, % - при 0,1 1б - от 1б до 1макс | ±3,0 ±2,0 |
| Пределы допускаемой относительной погрешности измерения напряжения в диапазоне рабочих напряжений, % | ±0,5 |
| Пределы допускаемой абсолютной погрешности измерения частоты сети, Гц | ±0,08 |
| Диапазон измерения коэффицмента активной мощности | от 0,8 (емк.) до 1,0 до 0,5 (инд.) |
| Пределы допускаемой абсолютной погрешности измерения коэффициента активной мощности | ±0,05 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Передаточное число основного и поверочного выходов (постоянная счетчика), имп./(кВт• ч) (имп./(квар • ч) | 3200 |
| Активная мощность, потребляемая в цепи напряжения, Вт, не более | 4,0 |
| Полная мощность потребляемая: - в цепи напряжения, В-А, не более - в цепи тока, при номинальном токе, В-А, не более | 8,5 0,2 |
| Количество тарифов, не менее | 4 |
| Количество тарифных зон суток | 8 |
| Количество сезонов | 12 |
| Количество исключительных дней | 32 |
| Диапазон температур транспортирования, °С | от -50 до +70 |
| Габаритные размеры (высотахширинахглубина), мм, не более | 120x170x60 |
| Масса, кг, не более | 1,0 |
| Средний срок службы, лет, не менее | 30 |
| Средняя наработка на отказ, ч, не менее | 280 000 |
наносится на панели счетчика методом офсетной печати или другим способом, не ухудшающим качества и на титульном листе руководства по эксплуатации типографским способом.
Комплектность счетчиков приведена в таблице 4.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии однофазный многотарифный «КВАНТ-1Ф» | ИМБТ.411152.001 | 1 |
| Руководство по эксплуатации | ИМБТ.411152.001 РЭ | 1 |
| Паспорт | ИМБТ.411152.001 ПС | 1 |
| Методика поверки (поставляется по требованию потребителя) | ИМБТ.411152.001 ПМ | 1 |
| Программное обеспечение «Система учета энергоресурсов «Квант-Энерго» сервисное программное обеспечение «конфигуратор» (по согласованию с заказчиком допускается поставка документов на компакт диске или путем загрузки с сайта изготовителя) | - | 1 |
осуществляется по документу ИМБТ.411152.001 МП «Счетчик электрической энергии однофазные многотарифные «КВАНТ-1Ф». Методика поверки», утвержденному ФГУП «ВНИИМС» 19.07.2018г.
Основные средства поверки:
установка автоматическая однофазная для поверки счетчиков электрической энергии НЕВА-Тест 6103 (регистрационный № 49992-12);
секундомер механический СОПпр-2а-3-000 (регистрационный № 11519-11); частотомер электронный Ч3-63 (регистрационный № 32496-06); вольтметр универсальный В7-78 (регистрационный № 52147-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на навесную пломбу давлением пломбира, а также в виде оттиска в свидетельство о поверке и/или в паспорт счетчика.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ИМБТ.411152.001 ТУ. Счетчики электрической энергии однофазные многотарифные «КВАНТ-1Ф». Технические условия
