| Номер в госреестре | 72771-18 |
| Наименование СИ | Измерители мощности - анализаторы электроэнергии |
| Обозначение типа СИ | WT1800E |
| Изготовитель | "Yokogawa Test & Measurement Corporation", Япония; Завод-изготовитель "Р.Т. Yokogawa Manufacturing Corporation Batam", Индонезия |
| Год регистрации | 2018 |
| Срок свидетельства | 16.10.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители мощности - анализаторы электроэнергии WT1800E предназначены для измерений силы, напряжения и мощности постоянного и переменного тока, частоты переменного тока, коэффициентов гармонических составляющих тока, напряжения и мощности.
Измерители мощности - анализаторы электроэнергии WT1800Е (далее - измерители) представляют собой портативные электрические цифровые измерительные приборы. На задней панели приборов расположены гнезда для подключения соединительных проводов. На лицевой панели расположены: жидкокристаллический цифровой дисплей, переключатель режимов работы и клавиши управления функциями измерителей, которые позволяют изменять настройки режимов, запускать измерения, а также управлять чтением результатов измерений и вычислений.
Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
Измерители поставляются с двумя моделями модулей измерения мощности (далее -входной модуль), которые отличаются друг от друга пределами измерений электрического тока: до 5 А и до 50 А. Возможна установка входных модулей в любой комбинации.
Модели измерителей различаются количеством входных модулей: WT1801E - с одним входным модулем, WT1802E - с двумя входными модулями; WT1803E - с тремя входными модулями, WT1804E- с четырьмя входными модулями, WT1805E - с пятью входными модулями, WT1806E - с шестью входными модулями;

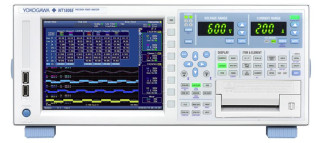

Пломбирование измерителей не предусмотрено. Фотографии общего вида измерителей приведены на рисунках 1-2.
Рисунок 2 - Вид задней панели
Управление режимами работы и настройками измерителей осуществляется с помощью внутреннего программного обеспечения (ПО), которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений. Идентификационные данные ПО анализаторов мощности представлены в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FH1-B8211RC |
| Номер версии (идентификационный номер) ПО | не ниже 3.11 |
Таблица 2 - Метрологические характеристики при измерении напряжения тока в диапазоне от 7,5*мВ до 1100 В_
| Диапазон частот | Пределы допускаемой абсолютной основной погрешности, В |
| Постоянный ток | ±0,01-(0,075-ЦИзм+0,05-Ц,) |
| от 0,1 Гц включ. до 10 Гц | ±0,01-(0,045-Цизм+0,05-Ц1) |
| от 10 Гц включ. до 45 Гц включ. | ±0,01-(0,045-Цизм+0,05-Ц1) |
| от 45 Гц до 66 Гц включ. | ±0,01-(0,045-ЦИзм+0,05-Ц,); ±0,01•(0,075•Цизм+0,05•Цц) в диапазоне до 1000 В |
| от 66 Гц до 1 кГц включ. | ±0,01-(0,15-Цизм+0,1-Цд) |
| от 1 кГц до 50 кГц включ. | ±0,01-(0,45-Ц1Вм+0,1-Ц,) |
| от 50 кГц до 100 кГц включ. | ±0,01-(0,9-иШм+0,2-ид) |
| от 100 кГц до 500 кГц включ. | ±0,01 (0,009^Цизм+0,5Цд) |
| от 500 кГц до 1 МГц включ. | ±0,01 ((0,033 f - 12) Цизм+1Цд) |
| Примечания: * - 0 мВ на постоянном токе; Цизм - измеренное значение напряжения, В; Цц - верхнее значение установленного диапазона измерений напряжения, В; f - значение частоты измеряемого сигнала, кГц. Погрешности гарантированы в диапазоне от 0,01ц (0 на постоянном токе) до 1,1Цд. | |
Таблица 3 - Метрологические характеристики при измерении силы тока в диапазоне
*
от 50 мкА до 55 А
| Диапазон частот | Пределы допускаемой абсолютной основной погрешности, А | ||
| Вход внешнего датчика | Вход элемента 5 А | Вход элемента 50 А | |
| Постоянный ток | ±0,0Г(0,075ТШм+0,05Тд) | ||
| от 0,1 Гц включ. до 10 Гц | ±0,01 (0,045Тизм+0,05Тд) | ||
| от 10 Гц включ. до 45 Гц включ. | ±0,01 (0,045Тизм+0,05Тд ) | ±0,01 (0,045Тизм+0,05Тд+0,0002) | |
| от 45 Гц до 66 Гц включ. | ±0,01 (0,045Тизм+0,05Тд ) | ±0,01 (0,045Тизм+0,05Тд+0,0002) | |
| от 66 Гц до 1 кГц включ. | ±0,01(0,15Тизм+0,1Тд) | ±0,01(0,3 1изм+0,11д) | |
| от 1 кГц до 50 кГц включ. | ±0,01(0,45 1изм+0,11д); для входных диапазонов 50, 100, 200 мВ ±0,0Г(0,75Тизм+0,1Тд) | ±0,01- (0,45Тизм+0,1Тд) | ±0,01-((0,15-f+0,2)-W 0,11д) |
| от 50 кГц до 100 кГц включ. | ±0,0Г(0,9ТШм+0,2Тд) | ±0,01((0,15Т+0,3)1изм+0,11д) | |
| от 100 кГц до 200 кГц включ. | ±0,01 (0,009 f- 1изм+0,5 Тд) | ±0,01-((0,075-f+7,5)- 1изм+0,5 Тд) | |
| от 200 кГ ц до 500 кГц включ. | ±0,01 (0,009 f- 1изм+0,5 Тд) | - | |
| от 500 кГц до 1 МГц включ. | ±0,01 ((0,033 f - 12)1изм+11д) | - | |
| Примечания: * - 0 А на постоянном токе; 1изм - измеренные значения силы тока, А; 1д - верхнее значение установленного диапазона измерений силы тока, А; f - численное значение частоты измеряемого сигнала в кГц. Погрешности гарантированы в диапазоне от 0,01 1д (0 на постоянном токе) до 1,11д. | |||
Таблица 4 - Метрологические характеристики при измерении активной мощности в диапазоне от 0,375* мкВт до 55 кВт_
| Диапазон частот | Пределы допускаемой абсолютной основной погрешности, Вт | ||
| Вход внешнего датчика | Вход элемента 5 А | Вход элемента 50 А | |
| Постоянный ток | ±0,01-(0,075^изм+0,05^д) | ||
| от 0,1 Гц включ. до 10 Гц | ±0,01-(0,12^изм+0,1^д) | ||
| от 10 Гц включ. до 45 Гц включ. | ±0,01-(0,12^изм+0,1^д) | ±0,01-(0,12^изм+0,1 Wд +2-10-4-Иизм) | |
| от 45 Гц до 66 Гц включ. | ±0,01-(0,075^изм +0,05^д) | ±0,01-(0,075^изм+0,05^д+2-10-4-иизм) | |
| от 66 Гц до 1 кГц включ. | ±0,01-(0,3^изм+0,1^д) | ||
| от 1 кГц до 50 кГц включ. | ±0,01-(0,45^изм 0,2^д) для входных диапазонов 50, 100, 200 мВ ±0,01-(0,75^изм+0,2^д) | ±0,01- (0,45•Wизм+0,2•Wд) | ±0,01- ((0,15•f+0,3)•Wизм +0,2•Wд) |
| Диапазон частот | Пределы допускаемой абсолютной основной погрешности, Вт | |
| Вход внешнего датчика Вход элемента 5 А | Вход элемента 50 А | |
| от 50 кГц до 100 кГц включ. | ±0,0Г(1,05^изм+0,3^д) | ±0,01- ((0,45f - 14,25)^Шм+0,3^д) |
| от 100 кГц до 200 кГц включ. | ±0,01-(0,012-^изм+1^д) | ±0,01- ((0,135^+16,5)^изм+1^д) |
| от 200 кГ ц до 500 кГц включ. | ±0,01-(0,012-^изм+1^д) | - |
| от 500 кГц до 1 МГц включ. | ±0,01 ((0,072 f - 30)^Шм+2 W | - |
| Примечания: W^ - измеренные значения мощности, Вт; иизм - измеренное значение напряжения, В; Wa - верхнее значение установленного диапазона измерений мощности, Вт; f - численное значение частоты измеряемого сигнала в кГц. Погрешности гарантированы в диапазоне от 0 до 1,1Wa. | ||
Таблица 5 - Метрологические характеристики при измерении гармонических составляющих
| Диапазон частот, кГц | Пределы допускаемой абсолютной основной погрешности при измерении гармонических составляющих: | ||
| напряжения, В | силы тока, А | мощности, Вт | |
| от 0,0005 включ. до 1 включ. | ±0,01 • (0,05 -Иизм+0,25 •Ид) | ±0,01 • (0,05 • 1изм+0,25 Тд) | ±0,0Г(0,1^изм+0,5^д) |
| от 1 до 10 включ. | ±0,0Г(0,5-иизм+0,25-Цд) | ±0,01 • (0,5 -1изм+0,25 -1д) | ±0,01 • (W изм+0,5•Wд) |
| от 10 до 100 включ. | ±0,005-Цд | ±0,005 1д | ±0,01^д |
| от 100 до 260 включ. | ±0,01Ид | ±0,011д | ±0,02•Wд |
| где иизм, 1изм, W^ - измеренные значения напряжения (В), тока (А), мощности (Вт); ид, 1д, Wa - верхние значения установленных диапазонов измерения напряжения (В), тока (А), мощности (Вт). | |||
Таблица 6 - Метрологические характеристики при измерении частоты
| Диапазон | Пределы допускаемой абсолютной основной погрешности, Гц |
| от 0,1 Гц до 1 МГ ц | ±(610-4Тизм +110-4) |
| где Бизм - измеренное значение частоты, Гц. | |
Таблица 7 - Пределы допускаемой дополнительной погрешности
| Параметр | Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур от +5 до +18 °С и от +28 до +40 °C, на каждый 1 °С |
| Напряжение постоянного тока, В | ±(0,02 % от диапазона + 0,03 % от показаний) |
| Сила постоянного тока, А | вход элемента 50 A: ±(1 мА+0,03 % от показаний); вход элемента 5 A: ±(10 мкА+0,03 % от показаний); вход внешнего датчика: ±(50 мкВ/к+0,03 % от показаний) |
| Сила (А), напряжение (В), мощность (Вт), частота (Г ц), гармонические составляющие напряжения (В), силы (А), мощности переменного тока (Вт) | ±0,03 % от показаний |
| где k - коэффициент внешнего датчика | |
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - номинальное напряжение переменного тока, В | от 100 до 240 |
| - допустимое напряжение переменного тока, В | от 90 до 264 |
| - номинальная частота переменного тока, Гц | 50 или 60 |
| - допустимая частота переменного тока, Гц | от 48 до 63 |
| Максимальная потребляемая мощность, ВА | 150 |
| Г абаритные размеры (длина х высота х глубина), мм | 426 х 177 х 459 |
| Масса, кг | 15 |
| Нормальные условия измерений: | |
| - температура, °С | от +18 до +28 |
| - влажность, % | от 30 до 75 |
| - атмосферное давление, кПа | от 84 до 106 |
| Рабочие условия измерений: | |
| - температура, °С | от +5 до +40 |
| - влажность, % | от 20 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет, не менее | 20 |
| Средняя наработка на отказ, ч | 200000 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель мощности - анализатор электроэнергии WT1800E | - | 1 шт. |
| Комплект измерительных проводов и переходников | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 201-024-2018 | 1 экз. |
осуществляется по документу МП 201-024-2018 «Измерители мощности - анализаторы электроэнергии WT1800E. Методика поверки», утвержденному ФГУП «ВНИИМС» 05.06.2018 г. Основные средства поверки:
- калибратор многофункциональный Fluke 5720A с усилителем 5725А (регистрационный номер в Федеральном информационном фонде № 30447-05);
- калибратор универсальный Fluke 5520A с функцией PQ (регистрационный номер в Федеральном информационном фонде № 29282-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки в виде оттиска клейма и/или наклейки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
Техническая документация фирмы-изготовителя
