| Номер в госреестре | 72773-18 |
| Наименование СИ | Приборы приемно-контрольные пожарные и управления |
| Обозначение типа СИ | Контроллер ПК ВЕГА-Р |
| Изготовитель | Общество с ограниченной ответственностью «Вега-ГАЗ» (ООО «Вега-ГАЗ»), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 16.10.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы приемно-контрольные пожарные и управления «Контроллер ПК ВЕГА-Р» предназначены для измерений и преобразований аналоговых электрических сигналов (сопротивление, сила и напряжение постоянного тока) поступающих от первичных измерительных преобразователей (далее - ПИП), контролирующих параметры технологических процессов, в значения физических величин с последующей обработкой, представлением и регистрацией информации о состоянии контролируемого объекта, а также выработкой управляющих воздействий.
Принцип действия приборов приемно-контрольных пожарных и управления «Контроллер ПК ВЕГА-Р» (далее - ПК) основан на аналого-цифровом преобразовании электрических выходных сигналов от ПИП и выработке управляющих выходных сигналов ПК на основании полученной и обработанной измерительной информации. Согласно классификации ГОСТ Р 8.596, ПК относятся к комплексным компонентам измерительных систем.
Конструктивно ПК состоит из:
- контроллер противопожарный (ИИК);
- устройства представления информации (УПИ);
- панели сигнализации и управления (ПСУ);
- устройства коммуникационного (УК);
- автоматизированного рабочего места (АРМ ПК).
Для обеспечения регистрации, хранения и представления информации о состоянии контролируемого объекта в составе ПК имеется АРМ ПК и/или ПСУ, осуществляющие также функцию управления средствами пожаротушения. ПСУ может быть встраиваемой и/или выносной.
Передача информации во внешние цепи осуществляется по стандартным интерфейсам типа RS-232, RS-422/RS-485 или Ethernet.
ПК обеспечивает измерение, преобразование и представление в виде значений измеряемой физической величины, аналоговые сигналы от ПИП следующих видов:
- ПИП с выходными аналоговыми сигналами силы и напряжения постоянного тока по ГОСТ 26.011-80;
- термопреобразователи сопротивления (ТС) с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009;
- термоэлектрические преобразователи (ТП) с НСХ по ГОСТ Р 8.585-2001.
Типы и количество ИК зависят от конкретного исполнения ПК.

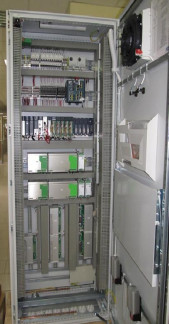

Общий вид ПК приведен на рисунке 1.
Защита от несанкционированного доступа осуществляется посредством ограничения физического доступа (дверца ПК закрывается на ключ).
Схема защиты от несанкционированного доступа представлена на рисунке 2.
Программное обеспечение ПК состоит из резидентного и внешнего.
Резидентное программное обеспечение (далее - РПО) записывается в энергонезависимую память на этапе производства и не может быть изменено потребителем. РПО реализует функции контроля, управления, вычисления, диагностики и обмена информацией.
Внешнее программное обеспечение (далее - ВПО) устанавливается на АРМ ПК и ПСУ. ВПО реализует функции визуализации информации и ввода команд управления.
Защита ПО ПК от несанкционированного изменения обеспечивается ограничением физического доступа к ПК, АРМ ПК, ПСУ и УПИ.
Уровень защиты программного обеспечения «высокий» в соответствии с Р.50.2.077-2014.
Идентификационные данные РПО представлены в таблице 1.
Идентификационные данные ВПО АРМ и ВПО ПСУ представлены в таблицах 2 и 3.
Таблица 1 - Идентификационные данные РПО ПК
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование РПО ПК | PK PO |
| Номер версии (идентификационный номер РПО ПК) | Не ниже 7001 |
| Цифровой идентификатор РПО ПК | - |
| Таблица 2 - Идентификационные данные ВПО АРМ | ПК |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ВПО АРМ ПК | PK PO |
| Номер версии (идентификационный номер ВПО АРМ ПК) | Не ниже 7001 |
| Цифровой идентификатор ВПО АРМ ПК | - |
Таблица 3 - Идентификационные данные ВПО ПСУ
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ВПО ПСУ | PK PO |
| Номер версии (идентификационный номер ВПО ПСУ) | Не ниже 7001 |
| Цифровой идентификатор ВПО ПСУ | - |
приведены в таблицах 4 и 5.
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Параметры входов для подключения ПИП: - термопреобразователи сопротивления по ГОСТ 6651-2009 с номинальной статической характеристикой - термоэлектрические преобразователи по ГОСТ Р 8.585-2001 с номинальной статической характеристикой - ПИП с унифицированным токовым выходным сигналом силы постоянного тока, мА - ПИП с унифицированным токовым выходным сигналом напряжения постоянного тока, В | 50П; 50М; 100П; 100М Тип К от 0 до 20; от 0 до 5; от 4 до 20 от 0 до 5; от 1 до 5; от 0 до 10; от -10 до 10 |
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С: - ИК температуры с термопреобразователями сопротивления - ИК температуры с термоэлектрическими преобразователями | от -100 до +350 от -100 до +1350 |
| Диапазоны формирования выходных аналоговых сигналов управления: - сигналы силы постоянного тока, мА - сигналы напряжения постоянного тока, В | от 0 до 20; от 4 до 20 от 0 до 10; от -10 до 10 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерения входных аналоговых сигналов и преобразования их в значение физической величины, %: | ±0,2 |
| Пределы допускаемой приведенной к диапазону формирования погрешности формирования выходных аналоговых сигналов управления, % | ±0,2 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10°С, в долях от пределов допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от изменения напряжения питания в диапазоне рабочего напряжения питающей сети, в долях от пределов допускаемой основной погрешности | 0,5 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа - параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от +15 до +25 от 30 до 80 от 84 до 106 от 198 до 242 50±1 |
| Примечания 1 За нормирующее значение принимается разность между верхним и нижним пределами диапазона измерений (диапазон измерений для конкретного ПК может быть любым в пределах диапазона измерений, указанного в данной таблице, в зависимости от заказа). 2 Погрешность канала компенсации температуры холодного спая термопар включена в значение основной погрешности. 3 Диапазон измерений физической величины, получаемой от ПИП с выходными аналоговыми сигналами силы и напряжения постоянного тока, выбирается при программировании ПК и отображается в единицах измеряемой физической величины четырьмя десятичными разрядами. | |
Таблица 5 Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальное количество реализуемых ИК | 60 |
| Параметры электрического питания: | |
| - основной источник питания: | |
| - напряжение переменного тока, В | от 187 до 242 |
| - частота переменного тока, Гц | 50±1 |
| - резервный источник питания: | |
| - напряжение постоянного тока, В | от 94 до 121; от 187 до 242 |
| - напряжение переменного тока, В | от 187 до 242 |
| - частота переменного тока, Гц | 50±1 |
| Габаритные размеры, мм, не более: | |
| - высота | 2000 |
| - ширина | 800 |
| - длина | 1000 |
| Масса, кг, не более: | |
| - контроллер противопожарный (Ш1К) | 350 |
| - устройство представления информации (УПИ) | 400 |
| - устройство коммуникационное (УК) | 400 |
| Условия эксплуатации: | |
| »-» о/'ч - температура окружающей среды, С | от +10 до +50 |
| - относительная влажность воздуха при 40 °С | |
| без конденсации влаги, %, не более | 93 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок службы, лет | 15 |
наносится на корпус в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
приведена в таблице 6.
Таблица 6 - Комплектность
| Наименование | Обозначение | Количество |
| Прибор приемно-контрольный пожарный и управления «Контроллер ПК ВЕГ А-Р» | - | 1 шт. |
| Комплект принадлежностей | - | 1 шт. |
| Формуляр | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МЦКЛ.0241.МП | 1 экз. |
осуществляется по документу МЦКЛ.0241.МП «Приборы приемно-контрольные пожарные и управления «Контроллер ПК ВЕГА-Р». Методика поверки», утвержденному ЗАО КИП «МЦЭ» 04.07.2018 г.
Перечень основных средств поверки:
- калибратор многофункциональный МС5^ регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений рег. № 18624-99;
- магазин сопротивлений Р4831, рег. № 38510-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ТУ 26.30.50-001-47570130-2017 Приборы приемно-контрольные пожарные и управления «Контроллер ПК ВЕГА-Р». Технические условия
