| Номер в госреестре | 72774-18 |
| Наименование СИ | Вольтметры цифровые универсальные |
| Обозначение типа СИ | В7-89 |
| Изготовитель | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г. Минск |
| Год регистрации | 2018 |
| Срок свидетельства | 30.08.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вольтметры цифровые универсальные В7-89 (далее - вольтметры) предназначены для измерений напряжения постоянного и переменного токов, силы постоянного и переменного токов, электрического сопротивления постоянному току. Вольтметры предназначены также для измерения сопротивления термопреобразователей сопротивления (далее - ТС) и преобразования результата их измерения в численное значения температуры согласно НСХ ТС по ГОСТ 6651-2009.
Вольтметры представляют собой комплексное устройство преобразования измеряемых величин в цифровой код. Основой аналоговой части является аналого-цифровой преобразователь (АЦП) интегрирующего типа, построенный на принципе широтно-импульсной модуляции. Для отображения данных измерения в вольтметре используется VFD графический дисплей разрешением 256 х 64.
Вольтметры применяются для обслуживания и ремонта радиоэлектронной аппаратуры специального, двойного и общепромышленного применения, в том числе в жёстких условиях эксплуатации.
Для повышения влагоустойчивости вольтметра используется герметичный алюминиевый блок, внутри которого размещена аналоговая часть вольтметра.

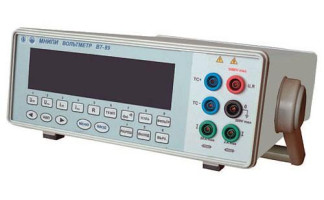

Внешний вид вольтметра приведен на рисунке 1.
ПО является встроенным, предназначенным для сбора, обработки, отображений, хранения настроек и передачи информации об измеренной величине. К метрологически значимой части ПО СИ относится все ПО СИ. Идентификационные данные на «Вольтметры цифровые универсальные В7-89», указанные в декларации, приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентиф икационные данные (признаки) | Значении | |||
| Наименование ПО | Atmega 1281-15AU | Atiny24A- 14SI | PIC 18F2520 I/P | AT17LV65-10PI |
| Идентиф икационное наименование ПО | Digit control _В7-89 2.0.hex | Rele_control_ В7-89 2.0.hex | Analog control В7-89_2.0^ | FPGA control В7-89_2.0^ |
| Номер версии (идентификационный номер) ПО, не ниже | 2.0 | 2.0 | 2.0 | 2.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 58D1258B | ADB9F790 | 2A92C3DD | 06D6442C |
| Алгоритм вычисления цифрового идентификатора ПО | WIN-SFV32 V1.0 | WIN-SFV32 V1.0 | WIN-SFV32 V1.0 | WIN-SFV32 V1.0 |
Уровень защиты ПО высокий (в соответствии с P 50.2.077-2014) Контрольная сумма исполняемого кода указанна в таблице. Влияние ПО учтено при нормировании МХ.
Метрологические и технически характеристики
Основные метрологические характеристики вольтметра В7-89.
Таблица 2
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений напряжения постоянного тока | от 10 мкВ до 1000 В (от 0,1 до 6 кВ совместно со щупом высоковольтным 80К-6 фирмы Fluke) |
| Верхнее значение пределов измерений напряжения постоянного тока | 200 мВ 2, 20, 200, 1000 В (6 кВ совместно со щупом высоковольтным 80К-6 фирмы Fluke) |
| Пределы допускаемой основной погрешности вольтметра при измерении напряжения постоянного тока | приведены в таблице 3 |
| 1 | 2 |
| Диапазон измерений среднего квадратического значения напряжения переменного тока синусоидальной формы в диапазоне частот от 20 Гц до 100 кГц | от 1 мВ до 700 В |
| Диапазон измерений среднего квадратического значения напряжения переменного тока синусоидальной формы в диапазоне частот от 20 Гц до 100 кГц | от 1 мВ до 700 В |
| Верхнее значение пределов измерений среднего квадратического значения напряжения переменного тока синусоидальной формы в диапазоне частот от 20 Гц до 100 кГц | 200 мВ 2, 20, 200, 700 В |
| Пределы допускаемой основной погрешности вольтметра при измерении среднего квадратического значения напряжения переменного тока синусоидальной формы | приведены в таблице 4 |
| Диапазон измерений среднего квадратического значения напряжения переменного тока совместно с щупом высоковольтным 80К-6 на частоте (50 ± 5) Гц | от 0,1 до 3 кВ |
| Верхнее значение пределов измерений среднего квадратического значения напряжения переменного тока с щупом высоковольтным 80К-6 на частоте (50 ± 5) Гц | 3 кВ |
| Пределы допускаемой основной погрешности вольтметра при измерении среднего квадратического значения напряжения переменного тока совместно с щупом высоковольтным 80К-6 на частоте (50 ± 5) Гц | приведены в таблице 5 |
| Диапазон измерений среднего квадратического значения напряжения переменного тока синусоидальной формы совместно с пробником высокочастотным в диапазоне частот от 20 кГц до 100 МГц | От 0,1 до 12 В |
| Верхнее значение пределов измерений среднего квадратического значения напряжения переменного тока синусоидальной формы совместно с пробником высокочастотным в диапазоне частот от 20 кГц до 100 МГц | 12 В |
| Пределы допускаемой основной погрешности вольтметра при измерении среднего квадратического значения напряжения переменного тока синусоидальной формы совместно с пробником высокочастотным в диапазоне частот от 20 кГц до 100 МГц | приведены в таблице 6 |
| Диапазон измерений силы постоянного тока | 1 мкА до 20 А |
| 1 | 2 |
| Верхнее значение пределов измерений силы постоянного тока | 200 мкА 2, 20, 200 мА 2 А 20 А |
| Пределы допускаемой основной погрешности вольтметра при измерении силы постоянного тока | приведены в таблице 7 |
| Диапазон измерений среднего квадратического значения силы переменного тока синусоидальной формы в диапазоне частот от 20 Гц до 5 кГц | от 10 мкА до 20 А |
| Верхнее значение пределов измерений силы переменного тока синусоидальной формы в диапазоне частот от 20 Гц до 5 кГц | 200 мкА 2, 20, 200 мА 2 А, 20 А |
| Пределы допускаемой основной погрешности вольтметра при измерении силы переменного тока синусоидальной формы в диапазоне частот от 20 Гц до 5 кГц | приведены в таблице 8 |
| Диапазон измерений электрического сопротивления постоянному току | от 1 Ом до 20 МОм |
| Верхнее значение пределов измерений электрического сопротивления постоянному току | 200 Ом 2, 20, 200 кОм 2, 20 МОм |
| Пределы допускаемой основной погрешности вольтметра при измерении электрического сопротивления постоянному току | приведены в таблице 9 |
| Пределы допускаемой дополнительной погрешности вольтметра при отклонении температуры на каждые 10 оС от нормальной в пределах рабочих температур, в долях от основной погрешностию | 1 |
| Формат индикации результатов измерения | 5,5 разряда |
Таблица 3
| Верхнее значение пределов измерений Uk | Цена единицы младшего разряда | Пределы допускаемой основной погрешности вольтметра при измерении напряжения постоянного тока |
| 200 мВ | 1 мкВ | ±(0,01 % от U + 0,002 % от Uk) |
| 2 В | 10 мкВ | ±(0,008 % от U + 0,002 % от Uk) |
| 20 В | 100 мкВ | ±(0,01 % от U + 0,002 % от Uk) |
| 200 В | 1 мВ | ±(0,01 % от U + 0,002 % от Uk) |
| 1000 В | 10 мВ | ±(0,01 % от U + 0,002 % от Uk) |
| 6 кВ (совместно со щупом высоковольтным) | 100 мВ | ±(1 % от U + 0,1 % от Uk) |
| Примечание U (I, R) — значение измеряемого напряжения, силы тока, сопротивления | ||
| Верхнее значение пределов измерений Uk | Цена единицы младшего разряда | Пределы допускаемой основной погрешности вольтметра при измерении среднего квадратического значения напряжения переменного тока синусоидальной формы в диапазоне частот | ||
| от 20 Гц до 10 кГц включительно | свыше 10 кГц до 20 кГц включительно | свыше 20 кГц до 100 кГц включительно | ||
| 200 мВ | 1 мкВ | ±(0,15 % от U + 0,1 % от Uk) | ±(0,15 % от U + 0,1 % от Uk) | ±(0,4 % от U + 0,2 % от Uk) |
| 2 В | 10 мкВ | ±(0,1 % от U + 0,05 % от Uk) | ||
| 20 В | 100 мкВ | ±(0,15 % от U + 0,1 % от Uk) | ||
| 200 В | 1 мВ | ±(0,15 % от U + 0,1 % от Uk) | ||
| 700 В | 10 мВ | ±(0,15 % от U + 0,2 % от Uk) | ±(0,15 % от U + 0,2 % от Uk) | Не нормируется |
Таблица 5
| Верхнее значение пределов измерений Uk | Цена единицы младшего разряда | Пределы допускаемой основной погрешности |
| 3 кВ | 100 мВ | ±(1 % от U + 0,3 % от Uk) |
Таблица 6
| Верхнее значение пределов измерений UK | Цена единицы младшего разряда | Диапазон измеряемых напряжений | Диапазон частот | Пределы допускаемой основной погрешности |
| 12 В | 100 мкВ | от 0,1 до 12 В | от 20 кГц до 10 МГц | ±(10 % от U + 0,5 % от Uk) |
| 100 мкВ | от 0,1 до 3 В | От 10 до 100 МГц | ±(15 % от U + 0,5 % от Uk) |
Таблица 7
| Верхнее значение пределов измерений IK | Цена единицы младшего разряда | Пределы допускаемой основной погрешности вольтметра при измерении силы постоянного тока |
| 200 мкА | 1 нА | ±(0,12 % от I + 0,03 % от Ik) |
| 2 мА | 10 нА | |
| 20 мА | 100 нА | |
| 200 мА | 1 мкА | |
| 2 А | 10 мкА | |
| 20 А | 100 мкА | ±(1 % от I + 0,5 % от IK) |
Таблица 8
| Верхнее значение пределов измерений IK | Цена единицы младшего разряда | Пределы допускаемой основной погрешности вольтметра при измерении среднего квадратического значения силы переменного тока синусоидальной формы в диапазоне частот от 20 Гц до 5 кГц включительно | |
| От 20 Гц до 1 кГц | Свыше 1 кГц до 5 кГц включительно | ||
| 200 мкА | 1 нА | ±(0,2 % от I + 0,2 % от Ik) | ±(0,5 % от I + 0,2 % от Ik) |
| 2 мА | 10 нА | ±(0,2 % от I + 0,2 % от Ik) | ±(0,5 % от I + 0,2 % от Ik) |
| 20 мА | 100 нА | ±(0,2 % от I + 0,2 % от Ik) | ±(0,5 % от I + 0,2 % от Ik) |
| 200 мА | 1 мкА | ±(0,2 % от I + 0,2 % от Ik) | ±(0,5 % от I + 0,2 % от Ik) |
| 2 А | 10 мкА | ±(0,2 % от I + 0,2 % от Ik) | ±(0,5 % от I + 0,2 % от Ik) |
| 20 А | 100 мкА | ±(1,0 % от I + 0,5 % от Ik) | Не нормируется |
Таблица 9
| Верхнее значение пределов измерений RK | Цена единицы младшего разряда | Пределы допускаемой основной погрешности вольтметра при измерении электрического сопротивления постоянному току |
| 200 Ом | 1 мОм | ±(0,08 % от R + 0,02 % от Rk) |
| 2 кОм | 10 мОм | ±(0,05 % от R + 0,005 % от Rk) |
| 20 кОм | 100 мОм | |
| 200 кОм | 1 Ом | |
| 2 МОм | 10 Ом | |
| 20 МОм | 100 Ом | ±(0,5 % от R + 0,2 % от RK) |
Таблица 10 - Диапазон измерений и пределы допускаемой основной погрешности при измерении сигналов ТС и преобразования результата измерений в численное значение температуры согласно ЕСХ по ГОСТ 6651-2009_
| Тип ТС | Условное обозначение НСХ | a, °C-1 | Диапазон сопротивлений, Ом | Диапазон измерений температуры, °C | Пределы допускаемой основной погрешности, °C |
| Платиновый | Pt100 | 0,00385 | От 60,26 до 175,86 | От -100 до +200 | ±0,6 |
| 100П | 0,00391 | От 59,64 до 177,04 | От -100 до +200 | ||
| Медный | 100М | 0,00428 | От 78,46 до 185,60 | От -50 до +200 | |
| 100М | 0,00426 | От 18,7 до 185,2 | От -50 до +200 | ||
| Никелевый | 100Н | 0,00617 | От 59,45 до 223,21 | От -60 до +200 |
Таблица 11 - Основные технические характеристики вольтметра
| Нормальные условия измерений: | |
| -диапазон температур окружающего воздуха, оС | от + 19,5 до + 20,5 |
| -относительная влажность окружающего воздуха, % | от 30 до 80 |
| -атмосферное давление, кПа | от 84 до 106 |
| Рабочие условия применения: | |
| -диапазон температур окружающего воздуха для вольтметра, оС | от - 20 до + 50 |
| -диапазон температур окружающего воздуха для щупа 80К-6 Fluke , оС | от 0 до + 50 |
| -относительная влажность окружающего воздуха для вольтметра, % | до 95 при 25 оС |
| -относительная влажность окружающего воздуха для щупа 80К-6 Fluke , оС | до 80 при 25 оС |
| -атмосферное давление, кПа | от 60 до 106,7 |
| Условия хранения и транспортирования: | |
| -диапазон температур окружающего воздуха для вольтметра, оС | от - 30 до + 60 |
| -диапазон температур окружающего воздуха для щупа 80К-6 Fluke , оС | от - 20 до + 50 |
| -относительная влажность окружающего воздуха для вольтметра, % | до 95 при 25 оС |
| -относительная влажность окружающего воздуха для щупа 80К-6 Fluke , оС | до 80 при 25 оС |
| Параметры сети питания переменного тока | |
| -диапазон напряжений, В | 230 ± 23 |
| -диапазон частот, Гц | 50±0,5 |
| Потребляемая мощность, В-А, не более | 20 |
| Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-96 | IP20 |
| Масса вольтметра, кг, не более | 6,0 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 353x284x103 |
наносится на переднюю панель вольтметров методом офсетной печати и на титульный лист руководства по эксплуатации типографским методом.
Комплектность средств измерений
Таблица 12 -Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Вольтметр универсальный В7-89 | УШЯИ.411182.044 | 1 шт. |
| Комплект запасных частей | УШЯИ.305654.120 | 1 комп. |
| Руководство по эксплуатации | УШЯИ.411182.044 РЭ | 1 экз. |
| Методика поверки | УШЯИ.411182.044 МП (МРБ МП.2635-2016) | 1 экз. |
| Упаковка | УШЯИ.305646.160 | 1 шт. |
осуществляется по документу УШЯИ.411182.044 МП (МРБ МП.2635-2016), утвержденному Республиканским унитарным предприятием «Белорусский государственный институт метрологии» 17.11.2016 г.
Основные средства поверки:
- Калибратор унивирсальный Н4-7 с усилителем напряжения и с преобразователем напряжения ток Я9-44 являющимся рабочим эталоном 2-го разряда по ГОСТ 8.648-2015 и рабочим эталоном 2-го разряда по ГОСТ 8.767-2011;
- Киловольтметр цифровой ПрофКиП С196М регистрационный № 64596-16;
- Вольтметр переменного тока высокочастотный компенсационный В3-49 являющийся эталоном 2-го разряда по ГОСТ 8.648-2015.
- Катушки электрического сопротивления измерительные Р331, Р4013, Р4023 и мера электрического сопротивления постоянного тока многозначная Р3026, являющиеся рабочими эталонами 3-го разряда по Государственной поверочной схеме для средств измерений электрического сопротивления (приказ №146 от 15.02.2016 г).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверенных СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261 - 94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.648 - 2015 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" до 2-10 Гц
ГОСТ Р 8.767 - 2011 ГСИ. Государственная поверочная схема для средств измерений
8 1 силы переменного электрического тока от 1-10 до 100 А в диапазоне частот от 110 до
1-106 Гц
Государственная поверочная схема для средств измерений электрического сопротивления (приказ Росстандарта №146 от 15.02.2016 г)
ГОСТ 8.022 - 91 ГСИ. Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 - 30 А
ГОСТ 8.027 - 2011 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ТУ BY 100039847.139 - 2016 Вольтметр цифровой универсальные В7-89. Технические условия
