| Номер в госреестре | 72776-18 |
| Наименование СИ | Датчики тока и напряжения комбинированные |
| Обозначение типа СИ | VCS_SMART_1 |
| Изготовитель | Акционерное общество «Научно-производственное объединение Таврида Электрик» (АО «НПОТЭЛ»), г. Йошкар-Ола |
| Год регистрации | 2018 |
| Срок свидетельства | 16.10.2028 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики тока и напряжения комбинированные VCS_SMART_1 (далее по тексту - КДТН) предназначены для масштабного преобразования силы и напряжения переменного тока в напряжение переменного тока, пригодное для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия КДТН в части масштабного преобразователя силы переменного тока основан на законе электромагнитной индукции, выполняется маломощным трансформатором тока, во вторичную обмотку которого включен резистор, падение напряжения на котором пропорционально току в первичной обмотке, а в части масштабного преобразователя напряжения переменного тока основан на делении высокого напряжения переменного тока первичной обмотки с помощью емкостного делителя напряжения.
КДТН выполнены в виде проходной конструкции без первичной обмотки. Роль первичной обмотки для маломощного трансформатора тока и обкладки для емкостного делителя выполняет шина круглого сечения, проходящая через внутреннее окно КДТН.
Выводы вторичных цепей КДТН выполнены гибким многожильным проводом. Каждый вывод имеет свою маркировку.

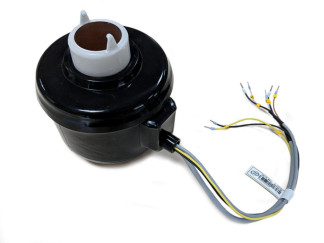

КДТН являются однофазными электромагнитными устройствами, выполненными в корпусе из термопласта, обтянутом кремнийорганической резиной. Такая конструкция корпуса обеспечивает электрическую изоляцию, защиту от проникновения влаги и механических повреждений. Общий вид КДТН представлен на рисунке 1.
КДТН допускается комплектовать в трёхфазные группы в составе коммутационных модулей и комплектных распределительных устройств.
КДТН относятся к неремонтируемым и невосстанавливаемым изделиям.
Трехфазная группа включает в себя:
1) три КДТН;
2) плату защиты;
3) устройство соединительное (опция);
4) плату сопряжения (опция);
5) жгут соединительный (опция).
Общий вид трехфазной группы КДТН в составе коммутационного модуля наружной установки серии OSM15_Smart_1 с указанием мест пломбирования представлен на рисунке 2.
'А '..V
ч *
\
Рисунок 2 - Общий вид трёхфазной группы КДТН в составе OSM15_Smart_1 с указанием
мест пломбирования
отсутствует.
Основные метрологические и технические характеристики КДТН приведены в таблицах
1 - 4.
Таблица 1 - Метрологические характеристики КДТН
| Наименование характеристики | Значение |
| Для датчиков напряжения | |
| Наибольшее рабочее напряжение ираб, кВ | 12/V3 |
| Номинальное первичное напряжение ином1, кВ | от 6/V3 до 10/V3 |
| Диапазон коэффициента масштабного преобразования, мВ/кВ | от 30 до 35 |
| Класс точности | 0,5 1j |
| Номинальная частота переменного тока, Гц | от 48 до 51 |
| Для датчиков тока | |
| Номинальный первичный ток /ном1, А | 50 |
| Номинальный расширенный коэффициент первичного тока, £ПРном | 20 |
| Диапазон коэффициента масштабного преобразования, В/кА | от 2,97 до 3,03 |
| Класс точности | 0,5S 2) |
| Номинальная частота переменного тока, Гц | от 48 до 51 |
| Примечания 1 пределы допускаемых погрешностей для класса точности 0,5 представлены в таблице 2; 2) пределы допускаемых погрешностей для класса точности 0,5S представлены в таблице 3. | |
Таблица 2 - Пределы допускаемой относительной погрешности коэффициента масштабного преобразования и абсолютной погрешности угла фазового сдвига при преобразовании напряжения переменного тока для класса точности 0,5_
| Класс точности | Диапазон значений первичного напряжения, В | Пределы допускаемой погрешности | ||
| Относительной погрешности коэффициента масштабного преобразования напряжения переменного тока, % | Абсолютной угловой (угла фазового сдвига) | |||
| Минуты | Сантирадианы | |||
| 0,5 | от 0,8-^ном! до 1,2ином1 | ±0,5 | ±20 | ±0,6 |
Таблица 3 - Пределы допускаемой относительной погрешности коэффициента масштабного преобразования и абсолютной погрешности угла фазового сдвига при преобразовании силы переменного тока для класса точности 0,5S_
| Класс точности | Значения первичного тока, А | Пределы допускаемой погрешности | ||
| Относительной погрешности коэффициента масштабного преобразования силы переменного тока, % | Абсолютной угловой (угла фазового сдвига) | |||
| Минуты | Сантирадианы | |||
| 0,5S | 0,01 -1ном1 | ±1,5 | ±90 | ±2,7 |
| 0,05 -1ном1 | ±0,75 | ±45 | ±1,35 | |
| 0,21ном1 | ±0,5 | ±30 | ±0,9 | |
| 1ном1 | ±0,5 | ±30 | ±0,9 | |
| ^-ПРном -1ном1 | ±0,5 | ±30 | ±0,9 | |
Таблица 4 - Технические характеристики КДТН
| Наименование характеристики | Значение |
| Номинальное активное входное сопротивление для канала напряжения, МОм, не менее | 1,0 |
| Номинальное реактивное входное сопротивление для канала напряжения, нФ | 1,0 |
| Номинальное активное входное сопротивление для канала тока коммерческого учета, МОм, не менее | 0,2 |
| Номинальное реактивное входное сопротивление для канала тока коммерческого учета, нФ, не более | 10,0 |
| Габаритные размеры (высотахширинахглубина), мм, не более: - КДТН - трехфазная группа КДТН в составе коммутационного модуля наружной установки серии OSM15 Smart 1 | 120x100x100 370x710x410 |
| Масса, кг, не более: - КДТН - трехфазная группа КДТН в составе коммутационного модуля наружной установки серии OSM15 Smart 1 | 1 40 |
| Рабочие условия измерений: - температура окружающего воздуха, °С | - 45 до +80 |
| Средняя наработка на отказ, ч | 194016 |
| Средний срок службы, лет | 22 |
наносится типографским способом на титульный лист паспорта.
Комплектность КДТН представлена в таблице 5.
Таблица 5 - Комплектность измерителей
| Наименование | Обозначение | Количество |
| Датчик тока и напряжения комбинированный VCS SMART 1 | - | 1 шт. |
| Плата защиты | - | 1 шт. |
| У стройство соединительное | - | 1 шт. (опционально) |
| Плата сопряжения | - | 1 шт. (опционально) |
| Жгут для соединения платы сопряжения | - | 1 шт. (опционально) |
| Плата нагрузки | - | 1 шт (по заказу) |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-113-18 | 1 экз. |
осуществляется по документу ИЦРМ-МП-113-18 «Датчики тока и напряжения комбинированные VCS_SMART_1. Методика поверки», утверждённому ООО «ИЦРМ» 22.06.2018 г.
Основные средства поверки:
- установка поверочная векторная компарирующая УПВК-МЭ 61850 (регистрационный номер в Федеральном информационном фонде 60987-15);
- трансформатор напряжения измерительный эталонный NVRD (регистрационный номер в Федеральном информационном фонде 32397-12);
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или паспорт.
отсутствуют.
Технические документы, устанавливающие требования к датчикам тока и напряжения комбинированным VCS_SMART_1
ТУ 26.51.43.117-021-84861888-2018 Датчики напряжения и тока комбинированные VCS_SMART_1. Технические условия
