| Номер в госреестре | 72790-18 |
| Наименование СИ | Штангенциркули |
| Обозначение типа СИ | 301, 302, 303, 304, 305, 306, 307, 311, 313, 315, 317, 341, 343, 351, 363 |
| Изготовитель | "Asimeto (Guangzhou) Inc.", Китай |
| Год регистрации | 2018 |
| Срок свидетельства | 17.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенциркули серий 301, 302, 303, 304, 305, 306, 307, 311, 313, 315, 317, 341, 343, 351, 363 (далее - штангенциркули) предназначены для измерения наружных и внутренних размеров изделий, а также для измерений глубин.
Штангенциркули изготавливаются следующих серий:
- 302, 311, 313, 341, 343, 351, 363 - с отсчетом по нониусу;
- 303, 304 - с отсчетом по круговой шкале;
- 301, 305, 306, 307, 315, 317 - с цифровым отсчетным устройством.
Принцип действия штангенциркулей серий 302, 311, 313, 341, 343, 351, 363 основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на подвижной рамке штангенциркуля.
Принцип действия штангенциркулей серий 303, 304 основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенциркулей серий 301, 305, 306, 307, 315, 317 основан на преобразовании линейного перемещения рамки штангенциркуля в электрический сигнал с последующим выводом показаний на дисплей с цифровой индикацией.
Штангенциркули серий 302, 311, 313, 341, 343, 351, 363 состоят из штанги, подвижной рамки, губок для наружных и внутренних измерений, а также фиксирующего винта. Имеют двойную шкалу: метрическую и дюймовую.
Штангенциркули серий 303 и 304 состоят из штанги, подвижной рамки, круговой шкалы отсчетного устройства, губок для наружных и внутренних измерений, а также фиксирующего винта. Корпус штангенциркулей выполнен из литого алюминия.
Штангенциркули серий 301, 305, 306, 307, 315, 317 состоят из штанги и рамки, имеющей дисплей с цифровой индикацией результатов измерений, губок для наружных и внутренних измерений, источника питания, а также фиксирующего винта.
Каждая из серий имеет свои отличительные особенности.
Штангенциркули серии 302 (мод. 302-26-0, 302-26-2) применяются для измерений наружных и внутренних размеров, с диапазоном измерений от 0 до 150 мм. Двусторонние. Имеют дополнительные верхние заостренные губки. Имеют колесо микроподачи, глубиномер, стопорный винт и неразборную рамку.
Штангенциркули серии 302 (мод. 302-12-0, 302-20-0, 302-32-0, 302-40-0, 302-12-2, 30220-2, 302-32-2, 302-40-2) применяются для измерений наружных и внутренних размеров, с диапазоном измерений от 0 до 1000 мм. Двусторонние. Имеют дополнительные верхние заостренные губки. Без глубиномера. Имеют колесо микроподачи, два стопорных винта и не разборную рамку.
Штангенциркули серии 302 (мод. 302-12-8, 302-20-8, 302-32-8, 302-40-8) применяются для измерений наружных и внутренних размеров, с диапазоном измерений от 0 до 1000 мм. Двусторонние. Имеют дополнительные верхние заостренные губки. Без глубиномера. Имеют колесо микроподачи, два стопорных винта и разборную рамку.
Штангенциркули серии 311 (мод. 311-12-0, 311-18-0, 311-20-0, 311-24-0, 311-32-0, 31140-0, 311-60-0, 311-80-0, 311-12-2, 311-18-2, 311-20-2, 311-24-2, 311-32-2, 311-40-2, 311-60-2, 311-80-2) применяются для измерений наружных и внутренних размеров, с диапазоном измерений от 0 до 2000 мм. Односторонние. С удлиненными губками. Без глубиномера. Имеют колесо микроподачи, два стопорных винта. Рамка не разборная.
Штангенциркули серии 311 (мод. 311-12-4, 311-20-4, 311-30-4, 311-40-4, 311-12-6, 31120-6, 311-30-6, 311-40-6) применяются для измерений наружных и внутренних размеров, с диапазоном измерений от 0 до 1000 мм. Односторонние. С удлиненными губками. Без глубиномера. Имеют колесо микроподачи, два стопорных винта. Рамка не разборная.
Штангенциркули серии 313 (мод. 313-12-0, 313-18-0, 313-20-0, 313-24-0, 313-32-0, 31340-0, 313-60-0, 313-80-0) применяются для измерений наружных и внутренних размеров, с диапазоном измерений от 0 до 2000 мм. Односторонние. С удлиненными губками. Без глубиномера. Имеют колесо микроподачи, два стопорных винта. Рамка разборная.
Штангенциркули серии 313 (мод. 313-12-4, 313-20-4, 313-30-4, 313-40-4) применяются для измерений наружных и внутренних размеров, с диапазоном измерений от 0 до 1000 мм. Односторонние. С удлиненными губками. Без глубиномера. Имеют колесо микроподачи, два стопорных винта. Рамка разборная.
Штангенциркули серии 341 применяются для измерений наружных и внутренних размеров, с диапазоном измерений от 0 до 300 мм. Двусторонние. Имеют дополнительные верхние заостренные губки. Имеют колесо микроподачи, глубиномер, стопорный винт и не разборную рамку.
Штангенциркули серии 343 применяются для измерений наружных и внутренних размеров, с диапазоном измерений от 0 до 300 мм. Двусторонние. Имеют дополнительные верхние заостренные губки. Имеют колесо микроподачи, глубиномер, стопорный винт и разборную рамку.
Штангенциркули серии 351 применяются для измерений наружных и внутренних размеров, с диапазоном измерений от 0 до 200 мм. Двусторонние. Имеют дополнительные верхние заостренные губки. Имеют глубиномер. Не имеют колеса микроподачи, стопорного винта. Рамка не разборная.
Штангенциркули серии 363 применяются для измерений наружных и внутренних размеров, с диапазоном измерений от 0 до 280 мм. Двусторонние. Имеют дополнительные верхние заостренные губки. Имеют колесо микроподачи, глубиномер, колесо микроподачи, два стопорных винта и разборную рамку.
Штангенциркули серий 303 и 304 оснащены твердосплавными измерительными поверхностями, применяются для измерений наружных и внутренних размеров. Двусторонние. Имеют глубиномер и стопорный винт.
Штангенциркули серии 301 применяются для измерений наружных и внутренних размеров, с диапазоном измерений от 0 до 300 мм. Двусторонние. Имеют глубиномер, двойную шкалу: метрическую и дюймовую. Штангенциркуль оснащен запатентованной индуктивной измерительной системой «Sylvac».
Штангенциркули серии 305 применяются для измерений наружных и внутренних размеров, с диапазоном измерений от 0 до 300 мм. Двусторонние. Корпус штангенциркуля выполнен из металла, устойчив к воздействию холода, влаги, пыли и масла. Имеют глубиномер, колесо микроподачи, двойную шкалу: метрическую и дюймовую.
Штангенциркули серии 306 применяются для измерений наружных и внутренних размеров, с диапазоном измерений от 0 до 300 мм. Двусторонние. Имеют увеличенный экран 53,5*15,5 мм. Имеют глубиномер, двойную шкалу: метрическую и дюймовую. Колесо микроподачи (мод. 306-06-3, 306-08-3, 306-12-3, 306-06-5, 306-12-5).
Штангенциркули серии 307 применяются для измерений наружных и внутренних размеров, с диапазоном измерений от 0 до 300 мм. Двусторонние. Имеют глубиномер, двойную шкалу: метрическую и дюймовую. Колесо микроподачи отсутствует.
Штангенциркули серии 315 двусторонние (мод. 315-12-8, 315-20-8, 315-32-8, 315-40-8) и односторонние (мод. 315-12-6, 315-20-6, 315-24-6, 315-32-6, 315-40-6), применяются для измерений наружных и внутренних размеров, с диапазоном измерений от 0 до 1000 мм. Губки для внутренних измерений имеют округлую форму. Имеют колесо микроподачи, двойную шкалу: метрическую и дюймовую, и два фиксирующих винта. Имеют 6 функциональных кнопок. Установка нуля возможна из любой позиции.
Штангенциркули серии 317 двусторонние. Конструкция включает одну подвижную губку (с возможностью перемещения по вертикали), что позволяет измерять толщины на различных высотах/глубинах. Без глубиномера. Имеют двойную шкалу: метрическую и дюймовую. Установка нуля возможна из любой позиции.

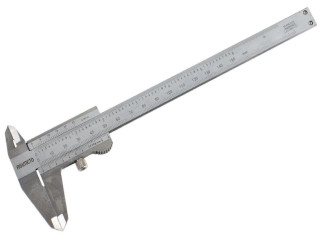

Общий вид штангенциркулей приведён на рисунках 1-16.
ILOJ
Рисунок 2 - Общий вид штангенциркулей двусторонних без глубиномера серии 302
liir о ' ' JVC| ’’
Рисунок 3 - Общий вид штангенциркулей серии 311
.. •тг.Г?г?1п1|?1 JJtff ^ >У Jft 1! .igt3W;flrJFpai*'" ^ |:'*В|
A/i '■ ii) ai.i‘iiiitiM11'Snnib n
fJ U it, It , V II ill III „ I ill 11.1'III
I.Г’," I h I II, i
I lit il *■ '.vflj
II11. ..............
I I
Я311Ш0 ■<» J
-г т т
Рисунок 12 - Общий вид штангенциркулей серии 305
Рисунок 13 - Общий вид штангенциркулей серии 306
L-
'!
Рисунок 15 - Общий вид штангенциркулей односторонних серии 315
рм^ч^#>,ЕС>
/
Рисунок 16 - Общий вид штангенциркулей двусторонних серии 315
fisimeTo
f
Рисунок 17 - Общий вид штангенциркулей серии 317
Пломбирование штангенциркулей серий 301, 302, 303, 304, 305, 306, 307, 311, 313, 315, 317, 341, 343, 351, 363 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики штангенциркулей с отсчетом по нониусу
| Серия | Модифи кация | Тип | Диапазон измерений, мм | Значение отсчета по нониусу, мм | Размеры, мм, не более | Пределы допускаемой абсолютной погрешности измерений наружных размеров, мм | |
| Вылет губок для внутренних измерений | Вылет губок для наружных измерений | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 341 | 341-06-0 | Двусторонние с глубиномером | от 0 до 150 | 0,05 | 23 | 42 | ±0,05 |
| 341-66-0 | от 0 до 150 | 0,05 | 23 | 42 | ±0,05 | ||
| 341-06-2 | от 0 до 150 | 0,05 | 23 | 42 | ±0,05 | ||
| 341-08-0 | от 0 до 200 | 0,05 | 25 | 52 | ±0,05 | ||
| 341-12-0 | от 0 до 300 | 0,05 | 29 | 66 | ±0,05 | ||
| 341-04-4 | от 0 до 100 | 0,02 | 21 | 27 | ±0,02 | ||
| 341-06-4 | от 0 до 150 | 0,02 | 23 | 42 | ±0,02 | ||
| 341-08-4 | от 0 до 200 | 0,02 | 26 | 52 | ±0,03 | ||
| 341-12-4 | от 0 до 300 | 0,02 | 29 | 66 | ±0,04 | ||
| 343 | 343-04-4 | от 0 до 100 | 0,02 | 21 | 27 | ±0,02 | |
| 343-06-4 | от 0 до 150 | 0,02 | 23 | 42 | ±0,02 | ||
| 343-08-4 | от 0 до 200 | 0,02 | 26 | 52 | ±0,03 | ||
| 343-12-4 | от 0 до 300 | 0,02 | 29 | 66 | ±0,04 | ||
| 363 | 363-05-6 | от 0 до 130 | 0,02 | 23 | 42 | ±0,02 | |
| 363-07-6 | от 0 до 180 | 0,02 | 26 | 52 | ±0,03 | ||
| 363-11-6 | от 0 до 280 | 0,02 | 29 | 66 | ±0,04 | ||
| 351 | 351-06-0 | от 0 до 150 | 0,05 | 23 | 42 | ±0,05 | |
| 351-06-2 | от 0 до 150 | 0,05 | 23 | 42 | ±0,05 | ||
| 351-08-0 | от 0 до 200 | 0,05 | 26 | 52 | ±0,05 | ||
| 351-06-4 | от 0 до 150 | 0,02 | 23 | 42 | ±0,02 | ||
| 351-08-4 | от 0 до 200 | 0,02 | 26 | 52 | ±0,03 | ||
| 302 | 302-26-0 | от 0 до 150 | 0,05 | 23 | 42 | ±0,05 | |
| 302-26-2 | от 0 до 150 | 0,02 | 23 | 42 | ±0,02 | ||
| Серия | Модифи кация | Тип | Диапазон измерений, мм | Значение отсчета по нониусу, мм | Размеры, мм, не более | Пределы допускаемой абсолютной погрешности измерений наружных размеров, мм | |
| Вылет губок для внутренних измерений | Вылет губок для наружных измерений | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 302 | 302-12-0 | Двусторонние без глубиномера | от 0 до 300 | 0,02 | 58 | 102 | ±0,04 |
| 302-20-0 | от 0 до 500 | 0,02 | 69 | 152 | ±0,05 | ||
| 302-32-0 | от 0 до 800 | 0,02 | 69 | 152 | ±0,07 | ||
| 302-40-0 | от 0 до 1000 | 0,02 | 69 | 152 | ±0,07 | ||
| 302-12-2 | от 0 до 300 | 0,05 | 58 | 102 | ±0,08 | ||
| 302-20-2 | от 0 до 500 | 0,05 | 69 | 152 | ±0,08 | ||
| 302-32-2 | от 0 до 800 | 0,05 | 69 | 152 | ±0,1 | ||
| 302-40-2 | от 0 до 1000 | 0,05 | 69 | 152 | ±0,1 | ||
| 302-12-8 | от 0 до 300 | 0,02 | 39 | 92 | ±0,04 | ||
| 302-20-8 | от 0 до 500 | 0,02 | 57 | 152 | ±0,05 | ||
| 302-32-8 | от 0 до 800 | 0,02 | 66 | 152 | ±0,07 | ||
| 302-40-8 | от 0 до 1000 | 0,02 | 66 | 152 | ±0,07 | ||
| 311 | 311-12-4 | Односторонние | от 0 до 300 | 0,02 | — | 92 | ±0,04 |
| 311-20-4 | от 0 до 500 | 0,02 | — | 202 | ±0,05 | ||
| 311-30-4 | от 0 до 750 | 0,02 | — | 202 | ±0,07 | ||
| 311-40-4 | от 0 до 1000 | 0,02 | — | 202 | ±0,07 | ||
| 311-12-6 | от 0 до 300 | 0,05 | — | 92 | ±0,05 | ||
| 311-20-6 | от 0 до 500 | 0,05 | — | 202 | ±0,08 | ||
| 311-30-6 | от 0 до 750 | 0,05 | — | 202 | ±0,10 | ||
| 311-40-6 | от 0 до 1000 | 0,05 | — | 202 | ±0,10 | ||
| 311-12-0 | от 0 до 300 | 0,02 | — | 77 | ±0,04 | ||
| 311-18-0 | от 0 до 450 | 0,02 | — | 102 | ±0,05 | ||
| 311-20-0 | от 0 до 500 | 0,02 | — | 102 | ±0,05 | ||
| 311-24-0 | от 0 до 600 | 0,02 | — | 102 | ±0,05 | ||
| 311-32-0 | от 0 до 800 | 0,02 | — | 152 | ±0,05 | ||
| 311-40-0 | от 0 до 1000 | 0,02 | — | 152 | ±0,07 | ||
| 311-60-0 | от 0 до 1500 | 0,02 | — | 202 | ±0,11 | ||
| Серия | Модифи кация | Тип | Диапазон измерений, мм | Значение отсчета по нониусу, мм | Размеры, мм, не более | Пределы допускаемой абсолютной погрешности измерений наружных размеров, мм | |
| Вылет губок для внутренних измерений | Вылет губок для наружных измерений | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 311 | 311-80-0 | Односторонние | от 0 до 2000 | 0,02 | — | 202 | ±0,14 |
| 311-12-2 | от 0 до 300 | 0,05 | — | 77 | ±0,05 | ||
| 311-18-2 | от 0 до 450 | 0,05 | — | 102 | ±0,08 | ||
| 311-20-2 | от 0 до 500 | 0,05 | — | 102 | ±0,08 | ||
| 311-24-2 | от 0 до 600 | 0,05 | — | 102 | ±0,10 | ||
| 311-32-2 | от 0 до 800 | 0,05 | — | 152 | ±0,10 | ||
| 311-40-2 | от 0 до 1000 | 0,05 | — | 152 | ±0,10 | ||
| 311-60-2 | от 0 до 1500 | 0,05 | — | 202 | ±0,15 | ||
| 311-80-2 | от 0 до 2000 | 0,05 | — | 202 | ±0,20 | ||
| 313 | 313-12-4 | от 0 до 300 | 0,02 | — | 92 | ±0,04 | |
| 313-20-4 | от 0 до 500 | 0,02 | — | 202 | ±0,05 | ||
| 313-30-4 | от 0 до 750 | 0,02 | — | 202 | ±0,07 | ||
| 313-40-4 | от 0 до 1000 | 0,02 | — | 202 | ±0,07 | ||
| 313-12-0 | от 0 до 300 | 0,02 | — | 77 | ±0,04 | ||
| 313-18-0 | от 0 до 450 | 0,02 | — | 102 | ±0,05 | ||
| 313-20-0 | от 0 до 500 | 0,02 | — | 102 | ±0,05 | ||
| 313-24-0 | от 0 до 600 | 0,02 | — | 102 | ±0,05 | ||
| 313-32-0 | от 0 до 800 | 0,02 | — | 152 | ±0,05 | ||
| 313-40-0 | от 0 до 1000 | 0,02 | — | 152 | ±0,07 | ||
| 313-60-0 | от 0 до 1500 | 0,02 | — | 202 | ±0,11 | ||
| 313-80-0 | от 0 до 2000 | 0,02 | — | 202 | ±0,14 | ||
Таблица 2 - Метрологические характеристики штангенциркулей с отсчетом по круговой шкале.
| Серия | Модифи кация | Тип | Диапазон измерений, мм | Значение отсчета по циферблату, мм | Размеры, мм, не более | Пределы допускаемой абсолютной погрешности измерений наружных размеров, мм | |
| Вылет губок для внутренних измерений | Вылет губок для наружных измерений | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 303 | 303-06-0 | Двусторонние с глубиномером | от 0 до 150 | 0,01 | 23 | 42 | ±0,02 |
| 303-08-0 | от 0 до 200 | 0,01 | 26 | 52 | ±0,03 | ||
| 303-12-0 | от 0 до 300 | 0,01 | 27 | 66 | ±0,04 | ||
| 303-06-2 | от 0 до 150 | 0,02 | 23 | 42 | ±0,02 | ||
| 303-08-2 | от 0 до 200 | 0,02 | 26 | 52 | ±0,03 | ||
| 303-12-2 | от 0 до 300 | 0,02 | 27 | 66 | ±0,04 | ||
| 304 | 304-06-4 | от 0 до 150 | 0,01 | 23 | 42 | ±0,02 | |
| 304-56-4 | от 0 до 150 | 0,01 | 23 | 42 | ±0,02 | ||
| 304-08-4 | от 0 до 200 | 0,01 | 23,5 | 50 | ±0,03 | ||
| 304-12-4 | от 0 до 300 | 0,01 | 27 | 66 | ±0,04 | ||
| 304-06-6 | от 0 до 150 | 0,02 | 23 | 42 | ±0,02 | ||
| 304-08-6 | от 0 до 200 | 0,02 | 26 | 52 | ±0,03 | ||
| 304-12-6 | от 0 до 300 | 0,02 | 27 | 66 | ±0,04 | ||
Таблица 3 - Метрологические характеристики штангенциркулей с цифровым отсчетным устройством
| Серия | Модифи кация | Тип | Диапазон измерений, мм | Шаг дискретности цифрового отсчетного устройства, мм | Размеры, мм, не более | Пределы допускаемой абсолютной погрешности измерений наружных размеров, мм | |
| Вылет губок для внутренних измерений | Вылет губок для наружных измерений | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 301 | 301-06-0 | Двусторонние с глубиномером | от 0 до 150 | 0,01 | 23 | 42 | ±0,02 |
| 301-06-2 | от 0 до 150 | 0,01 | 23 | 45 | ±0,02 | ||
| 301-08-0 | от 0 до 200 | 0,01 | 26 | 55 | ±0,03 | ||
| 301-12-0 | от 0 до 300 | 0,01 | 27 | 66 | ±0,03 | ||
| 305 | 305-06-2 | от 0 до 150 | 0,01 | 23 | 45 | ±0,02 | |
| 305-08-2 | от 0 до 200 | 0,01 | 26 | 55 | ±0,03 | ||
| 305-12-2 | от 0 до 300 | 0,01 | 27 | 62 | ±0,03 | ||
| 307 | 307-56-2 | от 0 до 150 | 0,01 | 23 | 45 | ±0,02 | |
| 307-58-2 | от 0 до 200 | 0,01 | 26 | 55 | ±0,03 | ||
| 307-62-2 | от 0 до 300 | 0,01 | 27 | 62 | ±0,03 | ||
| 307-04-4 | от 0 до 100 | 0,01 | 21 | 37 | ±0,02 | ||
| 307-06-4 | от 0 до 150 | 0,01 | 23 | 42 | ±0,02 | ||
| 307-08-4 | от 0 до 200 | 0,01 | 26 | 52 | ±0,03 | ||
| 307-12-4 | от 0 до 300 | 0,01 | 27 | 62 | ±0,03 | ||
| 306 | 306-06-6 | от 0 до 150 | 0,01 | 23 | 45 | ±0,02 | |
| 306-08-6 | от 0 до 200 | 0,01 | 26 | 55 | ±0,03 | ||
| 306-12-6 | от 0 до 300 | 0,01 | 27 | 62 | ±0,03 | ||
| 306-06-4 | от 0 до 150 | 0,01 | 23 | 45 | ±0,02 | ||
| 306-08-4 | от 0 до 200 | 0,01 | 26 | 55 | ±0,03 | ||
| 306-12-4 | от 0 до 300 | 0,01 | 27 | 62 | ±0,03 | ||
| 306-06-3 | от 0 до 150 | 0,01 | 23 | 45 | ±0,02 | ||
| 306-08-3 | от 0 до 200 | 0,01 | 26 | 55 | ±0,03 | ||
| 306-12-3 | от 0 до 300 | 0,01 | 27 | 62 | ±0,03 | ||
| 306-06-5 | от 0 до 150 | 0,01 | 23 | 45 | ±0,02 | ||
| 306-12-5 | от 0 до 300 | 0,01 | 27 | 62 | ±0,03 | ||
| Серия | Модифи кация | Тип | Диапазон измерений, мм | Шаг дискретности цифрового отсчетного устройства, мм | Размеры, мм, не более | Пределы допускаемой абсолютной погрешности измерений наружных размеров, мм | |
| Вылет губок для внутренних измерений | Вылет губок для наружных измерений | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 317 | 317-06-0 | Двусторонние без глубиномера | от 0 до 150 | 0,01 | 23 | 110/42 | ±0,04 |
| 317-08-0 | от 0 до 200 | 0,01 | 26 | 120/52 | ±0,04 | ||
| 317-12-0 | от 0 до 300 | 0,01 | 27 | 130/62 | ±0,05 | ||
| 315 | 315-12-8 | от 0 до 300 | 0,01 | 56 | 92 | ±0,04 | |
| 315-20-8 | от 0 до 500 | 0,01 | 56 | 152 | ±0,05 | ||
| 315-32-8 | от 0 до 800 | 0,01 | 67 | 152 | ±0,07 | ||
| 315-40-8 | от 0 до 1000 | 0,01 | 67 | 152 | ±0,07 | ||
| 315 | 315-12-6 | Односто ронние | от 0 до 300 | 0,01 | — | 92 | ±0,04 |
| 315-20-6 | от 0 до 500 | 0,01 | — | 152 | ±0,05 | ||
| 315-24-6 | от 0 до 600 | 0,01 | — | 152 | ±0,05 | ||
| 315-32-6 | от 0 до 800 | 0,01 | — | 152 | ±0,07 | ||
| 315-40-6 | от 0 до 1000 | 0,01 | — | 152 | ±0,07 | ||
| Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм | ||||
| при значении отсчета по нониусу, мм | с ценой деления круговой шкалы, мм | с шагом дискретности цифрового отсчетного устройства, мм | ||
| 0,02 | 0,05 | 0,01 | 0,02 | 0,01 |
| ±0,03 | ±0,05 | ±0,03 | ±0,03 | ±0,03 |
Таблица 5 - Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями_
| Серия | Модификация | Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм |
| 1 | 2 | 3 |
| 311-12-4 | 10 | |
| 311-20-4 | 20 | |
| 311-30-4 | 20 | |
| 311-40-4 | 20 | |
| 311-12-6 | 10 | |
| 311-20-6 | 20 | |
| 311-30-6 | 20 | |
| 311-40-6 | 20 | |
| 311-12-0 | 10 | |
| 311-18-0 | 20 | |
| 311-20-0 | 20 | |
| 311 | 311-24-0 | 20 |
| 311-32-0 | 20 | |
| 311-40-0 | 20 | |
| 311-60-0 | 20 | |
| 311-80-0 | 20 | |
| 311-12-2 | 10 | |
| 311-18-2 | 20 | |
| 311-20-2 | 20 | |
| 311-24-2 | 20 | |
| 311-32-2 | 20 | |
| 311-40-2 | 20 | |
| 311-60-2 | 20 | |
| 311-80-2 | 20 | |
| 313-12-4 | 10 | |
| 313-20-4 | 20 | |
| 313-30-4 | 20 | |
| 313-40-4 | 20 | |
| 313-12-0 | 10 | |
| 313 | 313-18-0 | 20 |
| 313-20-0 | 20 | |
| 313-24-0 | 20 | |
| 313-32-0 | 20 | |
| 313-40-0 | 20 | |
| 313-60-0 | 20 | |
| 313-80-0 | 20 |
| Серия | Модификация | Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм |
| 1 | 2 | 3 |
| 315-12-8 | 20 | |
| 315-20-8 | 20 | |
| 315-32-8 | 20 | |
| 315-40-8 | 20 | |
| 315 | 315-12-6 | 20 |
| 315-20-6 | 20 | |
| 315-24-6 | 20 | |
| 315-32-6 | 20 | |
| 315-40-6 | 20 | |
| 302-12-0 | 20 | |
| 302-20-0 | 20 | |
| 302-32-0 | 20 | |
| 302-40-0 | 20 | |
| 302-12-2 | 20 | |
| 302 | 302-20-2 | 20 |
| 302-32-2 | 20 | |
| 302-40-2 | 20 | |
| 302-12-8 | 20 | |
| 302-20-8 | 20 | |
| 302-32-8 | 20 | |
| 302-40-8 | 20 |
Таблица 6 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение |
| Отклонение от плоскостности и прямолинейности измерительных поверхностей (требования к плоскостности относятся только к поверхностям шириной более 4 мм), мм, не более - для длины губок от 0 до 100 мм включ. - для длины губок св. 100 мм | 0,01 0,02 |
| Отклонение от параллельности измерительных поверхностей губок для внутренних измерений мм, не более | 0,02 |
| Отклонение от параллельности плоских измерительных поверхностей губок для измерения наружных размеров, мм, не более - для длины губок от 0 до 100 мм включ. - для длины губок св. 100 мм | 0,02 0,04 |
| Расстояние между кромочными измерительными поверхностями губок для внутренних измерений для штангенциркулей двусторонних с глубиномером и штангенциркулей серии 317, установленных на размер 10 мм, мм | 10 +0,07 -0,02 |
| Отклонение размера сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, мм | ±0,03 |
| Шероховатость плоских и цилиндрических измерительных поверхностей штангенциркулей, мкм, не более | 0,32 |
| Шероховатость измерительных поверхностей кромочных губок и плоских вспомогательных измерительных поверхностей штангенциркулей, мкм, не более | 0,63 |
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 |
| Серия | Модификация | Г абаритные размеры (ДхШ^В), мм, не более | Масса, кг, не более |
| 1 | 2 | 3 | 4 |
| 341-06-0 | 237x81x8 | 0,3 | |
| 341-66-0 | 237x81x8 | 0,3 | |
| 341-06-2 | 237x81x8 | 0,3 | |
| 341-08-0 | 299x93x8 | 0,3 | |
| 341 | 341-12-0 | 412x115x10 | 0,5 |
| 341-04-4 | 177x64x8 | 0,3 | |
| 341-06-4 | 237x81x8 | 0,3 | |
| 341-08-4 | 299x94x8 | 0,3 | |
| 341-12-4 | 412x115x10 | 0,5 | |
| 343-04-4 | 177x64x8 | 0,3 | |
| 343 | 343-06-4 | 237x81x8 | 0,3 |
| 343-08-4 | 299x94x8 | 0,3 | |
| 343-12-4 | 412x115x10 | 0,3 | |
| 363-05-6 | 230x81x8 | 0,5 | |
| 363 | 363-07-6 | 292x95x8 | 0,3 |
| 363-11-6 | 412x115x10 | 0,3 | |
| 351-06-0 | 230x81x8 | 0,3 | |
| 351-06-2 | 230x81x8 | 0,3 | |
| 351 | 351-08-0 | 292x95x8 | 0,3 |
| 351-06-4 | 230x81x8 | 0,3 | |
| 351-08-4 | 292x95x8 | 0,4 | |
| 302-26-0 | 237x81x8 | 2,3 | |
| 302-26-2 | 237x81x8 | 2,3 | |
| 302-12-0 | 472x178x10 | 1,7 | |
| 302-20-0 | 740x246x10 | 2,3 | |
| 302-32-0 | 1040x246x15 | 5,4 | |
| 302-40-0 | 1240x246x15 | 6,4 | |
| 302 | 302-12-2 | 472x178x10 | 1,7 |
| 302-20-2 | 740x246x10 | 2,3 | |
| 302-32-2 | 1040x246x15 | 5,4 | |
| 302-40-2 | 1240x246x15 | 6,4 | |
| 302-12-8 | 472x149x10 | 1,1 | |
| 302-20-8 | 740x234x10 | 2,3 | |
| 302-32-8 | 1040x243x15 | 5,4 | |
| 302-40-8 | 1240x243x15 | 6,4 | |
| 311-12-4 | 522x112x10 | 1,0 | |
| 311-20-4 | 810x227x10 | 2,3 | |
| 311-30-4 | 1055x227x15 | 2,9 | |
| 311-40-4 | 1310x234x15 | 3,5 | |
| 311 | 311-12-6 | 522x112x10 | 1,0 |
| 311-20-6 | 810x227x10 | 2,3 | |
| 311-30-6 | 1055x227x15 | 2,9 | |
| 311-40-6 | 1310x234x15 | 3,5 | |
| 311-12-0 | 522x97x10 | 0,7 | |
| 311-18-0 | 755x127x10 | 1,0 |
| Серия | Модификация | Г абаритные размеры (ДхШ*В), мм, не более | Масса, кг, не более |
| 1 | 2 | 3 | 4 |
| 311-20-0 | 810x127x10 | 2,3 | |
| 311-24-0 | 1055x134x10 | 2,4 | |
| 311-32-0 | 1110x184x15 | 2,9 | |
| 311-40-0 | 1310x184x15 | 3,5 | |
| 311-60-0 | 1890x244x20 | 2,4 | |
| 311-80-0 | 2340x244x20 | 7,8 | |
| 311 | 311-12-2 | 522x97x10 | 1,0 |
| 311-18-2 | 755x127x10 | 1,1 | |
| 311-20-2 | 810x127x10 | 2,3 | |
| 311-24-2 | 910x134x10 | 2,4 | |
| 311-32-2 | 1110x184x15 | 2,9 | |
| 311-40-2 | 1310x184x15 | 3,5 | |
| 311-60-2 | 1890x244x20 | 6,8 | |
| 311-80-2 | 2340x244x20 | 12,0 | |
| 313-12-4 | 522x112x10 | 1,0 | |
| 313-20-4 | 810x227x10 | 2,3 | |
| 313-30-4 | 1055x227x15 | 2,9 | |
| 313-40-4 | 1310x234x15 | 3,5 | |
| 313-12-0 | 522x97x10 | 1,0 | |
| 313 | 313-18-0 | 755x127x10 | 1,1 |
| 313-20-0 | 810x127x10 | 2,3 | |
| 313-24-0 | 910x134x10 | 2,4 | |
| 313-32-0 | 1110x184x15 | 3,0 | |
| 313-40-0 | 1310x184x15 | 3,5 | |
| 313-60-0 | 1890x244x20 | 6,8 | |
| 313-80-0 | 2340x244x20 | 12,0 | |
| 303-06-0 | 237x81x18 | 0,4 | |
| 303-08-0 | 292x95x18 | 0,4 | |
| 303 | 303-12-0 | 395x110x18 | 0,9 |
| 303-06-2 | 236x81x18 | 0,4 | |
| 303-08-2 | 292x95x18 | 0,9 | |
| 303-12-2 | 395x110x18 | 0,9 | |
| 304-06-4 | 236x81x18 | 0,4 | |
| 304-56-4 | 236x81x18 | 0,4 | |
| 304-08-4 | 290x90,5x18 | 0,5 | |
| 304 | 304-12-4 | 395x110x18 | 0,9 |
| 304-06-6 | 236x81x18 | 0,4 | |
| 304-08-6 | 292x95x18 | 0,5 | |
| 304-12-6 | 395x110x18 | 0,9 | |
| 301-06-0 | 238x81x15 | 0,5 | |
| 301 | 301-06-2 | 238x84x15 | 0,5 |
| 301-08-0 | 288x97x15 | 0,5 | |
| 301-12-0 | 402x109x15 | 0,5 | |
| 305 | 305-06-2 | 238x84x15 | 0,9 |
| Серия | Модификация | Габаритные размеры (ДхШ*В), мм, не более | Масса, кг, не более |
| 1 | 2 | 3 | 4 |
| 305 | 305-08-2 | 288x97x15 | 0,4 |
| 305-12-2 | 402x105x15 | 0,6 | |
| 307 | 307-56-2 | 238x84x15 | 0,4 |
| 307-58-2 | 288x97x15 | 0,6 | |
| 307-62-2 | 402x105x15 | 0,7 | |
| 307-04-4 | 178x74x15 | 0,7 | |
| 307-06-4 | 238x81x15 | 0,4 | |
| 307-08-4 | 288x94x15 | 0,6 | |
| 307-12-4 | 402x106x15 | 0,7 | |
| 306 | 306-06-6 | 238x84x15 | 0,4 |
| 306-08-6 | 288x97x15 | 0,6 | |
| 306-12-6 | 402x106x15 | 0,7 | |
| 306-06-4 | 238x84x15 | 0,4 | |
| 306-08-4 | 288x97x15 | 0,6 | |
| 306-12-4 | 402x106x15 | 0,7 | |
| 306-06-3 | 238x84x15 | 0,4 | |
| 306-08-3 | 288x97x15 | 0,6 | |
| 306-12-3 | 402x106x15 | 0,7 | |
| 306-06-5 | 238x84x15 | 0,4 | |
| 306-12-5 | 402x106x15 | 0,7 | |
| 317 | 317-06-0 | 259x149x15 | 0,6 |
| 317-08-0 | 309x162x15 | 0,7 | |
| 317-12-0 | 409x173x15 | 0,7 | |
| 315 | 315-12-8 | 470x173x15 | 1,2 |
| 315-20-8 | 685x233x15 | 1,5 | |
| 315-32-8 | 1035x251x15 | 5,9 | |
| 315-40-8 | 1235x251x15 | 6,5 | |
| 315-12-6 | 472x117x15 | 1,2 | |
| 315-20-6 | 682x177x15 | 1,5 | |
| 315-24-6 | 732x177x15 | 1,5 | |
| 315-32-6 | 1035x184x15 | 5,9 | |
| 315-40-6 | 1235x184x15 | 6,5 |
наносится на эксплуатационную документацию типографическим методом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Штангенциркуль | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Элемент питания1) | - | 1 шт. |
| Отвертка2) | - | 1 шт. |
| Футляр | - | 1 шт. |
| Г арантийный талон | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Методика поверки | МП АПМ 05-17 | 1 шт. |
| м устройством | ||
| 1) - только для штангенциркулей с цифровым отсчетны 2) - только для штангенциркулей серии 305 | ||
осуществляется по документу МП АПМ 05-17 «Штангенциркули серий 301, 302, 303, 304, 305, 306, 307, 311, 313, 315, 317, 341, 343, 351, 363. Методика поверки», утвержденному
ООО «Автопрогресс-М» 17.12.2017 г.
Основные средства поверки:
- рабочий эталон 4-го разряда по ГОСТ Р 8.763-2011 - меры длины концевые плоскопараллельные;
- микрометр типа МК 25, класс точности 2 по ГОСТ 6507-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация «ASIMETO (GUANGZHOU) INC.», КНР
| Зарегистрировано поверок | 3817 |
| Поверителей | 87 |
| Актуальность данных | 17.11.2024 |
