| Номер в госреестре | 72797-18 |
| Наименование СИ | Устройства управления ячейкой |
| Обозначение типа СИ | типа Siprotec 4 6MD66 |
| Изготовитель | "Siemens Aktiengesellschaft IC SG EA", Германия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства управления ячейкой типа Siprotec 4 6MD66 (далее - устройства) предназначены для измерений выходных аналоговых сигналов от датчиков в виде напряжения и силы переменного тока, а также приёма и обработки дискретных сигналов, и на основе полученных данных формирования сигналов автоматизированного контроля и управления в реальном масштабе времени объектов в системах автоматизации.
Принцип действия устройств основан на аналого-цифровом преобразовании входных сигналов напряжения и силы переменного тока, их цифровой обработке и отображении результатов измерений на жидкокристаллическом дисплее (далее - ЖК дисплее) и (или) передаче результатов измерений по цифровым интерфейсам связи в информационные системы и системы управления более высокого уровня.
Устройства управления ячейкой типа Siprotec 4 6MD66 относятся к проектно-компонуемым устройствам, имеющим модульную структуру, и состоят из соединённых согласно требуемой конфигурации блоков и модулей, устанавливаемых в стойки и находящихся в отдельном корпусе.
В состав устройств входят:
- центральное управляющее устройство CPU;
- блоки питания;
- модули ввода аналоговых и дискретных сигналов;
- внешние интерфейсы для подключения к персональному компьютеру и связи с другими устройствами;
- интерфейсные модули для расширения каналов ввода-вывода сигналов
устройства.
Устройства имеют дополнительный разъём для прямого соединения независимо от соединения с центром управления.
У стройства Siprotec 4 6MD66 применяются в составе электрических систем и установок, в аппаратуре технической диагностики, для выполнения функций защиты, управления объектов электроэнергетики.

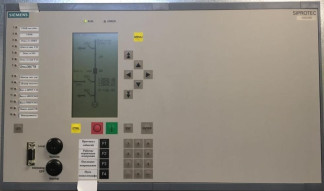

Внешний вид устройств с местами пломбирования от несанкционированного доступа и нанесения знака поверки представлен на рисунке 1.
Рисунок 1 - Внешний вид устройств с местами пломбирования от несанкционированного доступа и нанесения знака поверки
Место
пломбировки
Встроенное программное обеспечение (далее - ПО) (микропрограмма) реализовано аппаратно и является метрологически значимым. Микропрограмма реализуется предприятием-изготовителем и недоступна для конфигурации потребителем.
Внешнее ПО применяется для конфигурации устройств с помощью внешнего персонального компьютера (далее - ПК). Внешнее ПО не является метрологически значимым.
Идентификационные данные встроенного и внешнего ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения устройств
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО | Внешнее ПО | |
| Идентификационное наименование ПО | Микропрограмма | DIGSI Manager |
| Номер версии (идентификационный номер ПО), не ниже | V4.83.01 | V4.90 |
| Цифровой идентификатор ПО | - | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики устройств представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики устройств
| Наименование характеристики | Значение |
| Диапазон измерений силы переменного тока, А | от 0,05 до 1,2 |
| Пределы допускаемой относительной погрешности измерений силы переменного тока, % | ±0,5 |
| Диапазон измерений напряжения переменного тока, В | от 0 до 170 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ±0,5 |
| Количество входных аналоговых измерительных каналов тока | 3 |
| Количество входных аналоговых измерительных каналов напряжения | 4 |
| Количество входных дискретных каналов | 65 |
| Количество выходных управляющих каналов | 45 |
| Рабочие условия измерений: - температура окружающего воздуха, °С | от +10 до +40 |
| Напряжение питания от сети постоянного тока, В | 220 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 266x209x450 |
| Масса, кг, не более | 10,5 |
наносится на титульный лист руководства по эксплуатации и корпус устройств методом печати. Комплектность средства измерений
Таблица 3 - Комплектность устройств
| Наименование | Количество |
| Устройство управления ячейкой типа Siprotec 4 6MD66, зав. №№ 1408516730, 1408516729, 1408516723, 1408516734, 1408516732, 1408516728, 1408516727, 1408516724, 1408516736, 1408516726, 1408516731, 1408516725, 1408516733 | 13 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 13 экз. |
осуществляется по документу МИ 2539-99 «Рекомендация. ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
- вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13);
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт, и на корпус устройства, как показано на рисунке 1.
отсутствуют.
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
