Резервуары вертикальные стальные цилиндрические РВС-400, РВС-700, РВС-1000, 72803-18

Резервуары вертикальные стальные цилиндрические РВС-400, РВС-700, РВС-1000, (далее - резервуары) предназначены для измерения объема нефти и нефтипродуктов, а также для их приема, хранения и отпуска.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	72803-18
Наименование СИ	Резервуары вертикальные стальные цилиндрические
Обозначение типа СИ	РВС-400, РВС-700, РВС-1000
Изготовитель	АО "Самарский резервуарный завод", г. Самара
Год регистрации	2018
МПИ (интервал между поверками)	5 лет
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Тип резервуаров - вертикальные стальные цилиндрические.

Принцип действия резервуаров вертикальных стальных цилиндрических РВС-400, РВС-700, РВС-1000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуары вертикальные стальные цилиндрические РВС-400, РВС-700, РВС-1000 представляют собой наземные вертикальные сварные (полистовое исполнение) сосуды с плоским днищем. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары снабжены люками-лазами и штуцерами. Резервуары имеют стационарную крышу. Резервуары снабжены лестницей для доступа на крышу. Резервуары оснащены необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оборудованы замерными люками для выполнения измерений базовой высоты резервуара, определение уровня нефти и отбор проб. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний.

Резервуары вертикальные стальные цилиндрические РВС-400 зав. № 3, РВС-700 зав. №№ 1, 2, РВС-1000 зав. № 5 распложены по адресу: Ульяновская область, Николаевский район, с. Канадей, Приемо-сдаточный пункт «Клин» ЦППН НГДУ №1 «Юг» ОАО «Ульяновскнефть».

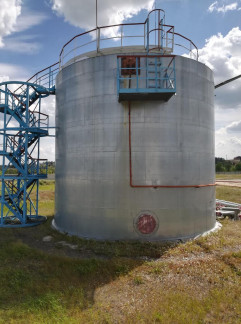

Установка резервуаров - наземная, на рисунках 1, 2, 3, 4 приведен общий вид резервуаров.

Пломбирование резервуаров вертикальных стальных цилиндрических РВС-400, РВС-700, РВС-1000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические и основные технические характеристики резервуаров приведены в таблицах 2 и 3.

Таблица 1 - Метрологические характеристики резервуаров

Наименование характеристики	Значение
Наименование характеристики	РВС-400 зав. № 3	РВС-700 зав. № 1	РВС-700 зав. № 2	РВС-1000 зав. № 5
Номинальная вместимость, м3	400	700	700	1000
Пределы допускаемой относительной погрешности вместимости резервуара, %	±0,20

Таблица 2 - Основные технические характеристики резервуаров

Наименование характеристики	Значение
Наименование характеристики	РВС-400 зав. РВС-700 РВС-700 РВС-1000 № 3 зав. № 1 зав. № 2 зав. № 5
Средний срок службы, лет, не менее	30
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа	от -40 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность резервуара

Наименование	Обозначение	Количество
Резервуар вертикальный стальной цилиндрический	РВС-400 зав. № 3	1 шт.
Паспорт		1 экз.
Г радуировочная таблица		1 экз.
Резервуар вертикальный стальной цилиндрический	РВС-700 зав. № 1	1 шт.
Паспорт		1 экз.
Г радуировочная таблица		1 экз.
Резервуар вертикальный стальной цилиндрический	РВС-700 зав. № 2	1 шт.
Паспорт		1 экз.
Г радуировочная таблица		1 экз.
Резервуар вертикальный стальной цилиндрический	РВС-1000 зав. № 5	1 шт.
Паспорт		1 экз.
Г радуировочная таблица		1 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

- рулетка измерительная металлическая 2-го класса Р20У2Г (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 55464-13), метрологические характеристики: диапазон измерений от 0 до 20 м, класс точности 2;

- рулетка измерительная металлическая 2-го класса Р20У2К (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 55464-13), метрологические характеристики: диапазон измерений от 0 до 30 м, класс точности 2;

- линейка металлическая (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 142-49), метрологические характеристики: диапазон измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ±0,15 мм;

- толщиномер ультразвуковой УТ-93П (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 10479-98), метрологические характеристики: диапазон измерений от 0,5 до 100 мм, пределы допускаемой абсолютной погрешности при измерении толщины ±0,1 мм;

- нивелир 3Н-2КЛ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 14892-95), метрологические характеристики: наименьшее расстояние визирования 1,5 м, средняя квадратическая погрешность измерения превышения на

1 км двойного хода не более ±2 мм;

- динамометр пружинный ДПУ-0,01 -2 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 1808-63), метрологические характеристики: диапазон измерений от 10 до 100 Н, пределы допускаемой относительной погрешности ±2 %;

- рейка нивелирная (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 22001-01), метрологические характеристики: диапазон измерений от 0 до 3 м, пределы допускаемой абсолютной погрешности ±1 мм.

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.

Сведения о методах измерений

МИ 2951-2005 «Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2009.06637.
