Системы газоаналитические MEXA-ONE, 72804-18

72804-18
Системы газоаналитические МЕХА-ONE предназначены для измерений объемной доли диоксида углерода, оксида углерода, кислорода, метана, углеводородов, оксидов азота в отработавших газах автомобилей и двигателей внутреннего сгорания.
Карточка СИ
Номер в госреестре 72804-18
Наименование СИ Системы газоаналитические
Обозначение типа СИ MEXA-ONE
Изготовитель "Horiba Ltd.", Япония
Год регистрации 2018
Срок свидетельства 17.10.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Системы газоаналитические МЕХА-ONE предназначены для измерений объемной доли диоксида углерода, оксида углерода, кислорода, метана, углеводородов, оксидов азота в отработавших газах автомобилей и двигателей внутреннего сгорания.

Описание

Принцип действия систем газоаналитических МЕХА-ONE основан на измерении объемной доли загрязняющих веществ в отобранных пробах отработавших газов автомобилей или двигателей при помощи набора газоанализаторов, основанных на инфракрасном оптикоабсорбционном, магнитопневматическом, электрохимическом, хроматографическом, хемилю-минесцентном, пламенно-ионизационном методах измерений и методе лазерной инфракрасной спектроскопии.

Системы газоаналитические МЕХА-ONE состоят из следующих основных функциональных блоков: измерительный блок, блок подачи газовых смесей, блок управления.

Измерительный блок состоит из набора газоаналитических блоков (далее - газоанализаторов), предназначенных для измерений объемной доли загрязняющих веществ в анализируемых пробах газовых смесей и приведенных в таблице 1. Конкретный набор газоанализаторов, входящих в систему, определяется при заказе.

Конструктивно газоанализаторы монтируются в основном шкафу или отдельных модулях.

Таблица 1 - Газоанализаторы, входящие в системы газоаналитические МЕХА-ONE

Определяемый

компонент

Модель газоанализатора

Принцип действия газоанализатора

Оксид углерода (СО)

AIA-11 SL1), AIA-111), AIA-311), AIA-331), AIA-411), AIA-431)

инфракрасный оптикоабсорбционный

Диоксид углерода (СО2)

AIA-221-*, AIA-321), AIA-331^ AIA-421), AIA-431), R-EGR-014), R-EGR-02H4), R-TR-014)

инфракрасный оптикоабсорбционный

Кислород (О2)

MPA-011)

магнитопневматический

Метан (СН4)

GFA-01SL1), GFA-011)

хроматографический с пламенно-ионизационным детектором

FIA-02H-ND2), FIA-02H-NC2), FIA-02O-ND3), FIA-02O-NC3)

пламенно-ионизационный

Углеводороды

(СНх)

AIA-141), AIA-341)

инфракрасный оптикоабсорбционный

FIA-01SL1), FIA-011), FIA-01H2), FIA-02H-ND2), FIA-02H-NC2), FIA-01O3), FIA-02О-ND3), FIA-02О-NС3)

пламенно-ионизационный

Определяемый

компонент

Модель газоанализатора

Принцип действия газоанализатора

Оксид азота, диоксид азота и сумма оксидов азота (NO, N2O NOx)

CLA-011), C2LA-01SL1), CLA-01HV2), CLA-02HV2), CLA-01OV-23), CLA-01OV-33), CLA-01OV-43), CLA-02OV-33)

хемилюминесцентный

AIA-151)

инфракрасный оптикоабсорбционный

QL-N2O4)

лазерная инфракрасная спектроскопия

1)    Газоанализаторы без функции подогрева, монтируются в основной шкаф.

2)    Газоанализаторы с функцией подогрева, монтируются в основной шкаф.

3)    Г азоанализаторы монтируются в отдельных модулях OVN, обеспечивающих подогрев газоанализаторов и газовых линий до температуры от +185 до +197 °С.

4)    Г азоанализаторы монтируются в отдельные модули.

Блок подачи газовых смесей состоит из блока электромагнитных клапанов MGS, блока подготовки пробы SHS для подачи газовых смесей на газоанализаторы, расположенные в основном шкафу, и соединительных газовых линий. Блок подачи газовых смесей размещается в основном шкафу и предназначен для подачи на вход газоанализаторов:

-    проб отработавших газов автомобилей (неразбавленная газовая смесь из выхлопной трубы автомобиля или газовая смесь из выхлопной трубы автомобиля, предварительно разбавленная чистым воздухом),

-    проб газовых смесей, применяемых для проверки и корректировки показаний газоанализаторов (газовые смеси из баллонов под давлением или газовые смеси от генератора газовых смесей).

Блок управления DMC размещается в основном шкафу и предназначен для управления работой всех блоков и составляющих системы газоаналитической МЕХА-ONE, отображения результатов измерений на экране и хранения результатов.

Кроме того, в основном шкафу устанавливаются блок интерфейса DCU между блоком управления DMC и газоанализаторами, блок питания PD.

Электрическое питание систем газоаналитических МЕХА-ONE осуществляется от сети переменного тока напряжением 230 В, частотой 50 Гц.

Системы газоаналитические МЕХА-ONE выпускаются в модификациях, отличающихся количеством линий отбора проб отработавших газов автомобилей, типом пробы (неразбавленная или разбавленная), типом топлива двигателя автомобиля, отработавшие газы которого поступают на вход газоанализаторов, и набором газоанализаторов, которые могут быть включены в систему. Модификации систем газоаналитических МЕХА-ONE приведены в таблице 2.

Таблица 2 - Модификации систем газоаналитических МЕХА-ONE

Модификация

системы

Количество линий отбора/ тип пробы ГС

Наличие дополнительных линий отбора (дополнительных газоанализаторов)

MEXA-ONE-D1

1/НГС

-

MEXA-ONE-D2

2/НГС

-

MEXA-ONE-D1-OV

1/НГС

1*

MEXA-ONE-D2-OV

2/НГС

1*

MEXA-ONE-D1-EGR

1/НГС

1**

MEXA-ONE-EGR

1/НГС

1**

Модификация

системы

Количество линий отбора/ тип пробы ГС

Наличие дополнительных линий отбора (дополнительных газоанализаторов)

MEXA-ONE-D2-EGR

2/НГС

1**

MEXA-ONE-D1-OV-EGR

1/НГС

1*

1**

MEXA-ONE-D2-OV-EGR

2/НГС

1*

1**

MEXA-ONE-C1

1/РГС

-

MEXA-ONE-C2

2/РГС

-

MEXA-ONE-DC

1/РГС

1/НГС

-

MEXA-ONE-C1-OV

1/РГС

1*

MEXA-ONE-C2-OV

2/РГС

1*

MEXA-ONE-DC-OV

1/РГС

1/НГС

1*

MEXA-ONE-DC-TR

1/РГС

1/НГС

1***

MEXA-ONE-DC-ETR

1/РГС

1/НГС

1**

1***

* Дополнительная линия отбора пробы на отдельно стоящий модуль OVN;

** Дополнительная линия отбора для измерения объемной доли CO2 на входе в двигатель (включает или дополнительный анализатор AIA-32 для CO2 в основном шкафу или один из модулей R-EGR-01/R-EGR-02)

*** Дополнительная линия отбора для измерения объемной доли CO2 в неразбавленной пробе отработавших газов автомобиля (включает или дополнительный анализатор AIA-32 для CO2 в основной стойке или модуль R-TR-01)

Примечание - Обозначения в таблице:

1. НГС - неразбавленная газовая смесь из выхлопной трубы автомобиля или двигателя;

2 .РГС - разбавленная газовая смесь - газовая смесь из выхлопной трубы автомобиля, предварительно разбавленная чистым воздухом.

Системы газоаналитические МЕХА-ONE обеспечивают выполнение следующих основных функций:

-    автоматическая диагностика работоспособности всех блоков и составляющих системы;

-    установление параметров измерительной задачи (выбор определяемых компонентов и диапазонов измерений, периода времени выполнения измерений и т.д.);

-    подача на вход газоанализаторов проб отработавших газов автомобилей (двигателей) или газовых смесей, применяемых для проверки и корректировки показаний газоанализаторов;

-    измерение объемной доли загрязняющих веществ в газовой смеси и отображение результатов измерений на экране;

-    хранение результатов измерений в энергонезависимой памяти системы;

-    передача результатов измерений на персональный компьютер через интерфейсы связи Ethernet или RS-232.

Системы газоаналитические МЕХА-ONE выполнены в общепромышленном исполнении и должны размещаться в невзрывоопасных зонах.

Пломбирование систем газоаналитических МЕХА-ONE не предусмотрено.

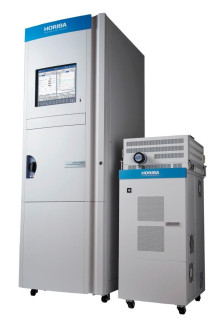

Общий вид систем газоаналитических МЕХА-ONE представлен на рисунке 1.

Программное обеспечение

Системы газоаналитические МЕХА-ONE имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения объемной доли загрязняющих веществ в отработавших газах автомобилей и двигателей внутреннего сгорания.

Встроенное ПО установлено в блоке управления DMC и выполняет следующие основные функции:

-    управление работой всех блоков и составляющих системы;

-    прием и обработку измерительной информации от первичных измерительных преобразователей;

-    диагностика аппаратной и программной частей системы;

-    хранение результатов измерений;

-    обмен данными с персональным компьютером через интерфейс связи Ethernet или RS-232.

Встроенное ПО реализует следующие расчетные алгоритмы:

-    построение градуировочной зависимости при корректировке показаний газоанализаторов;

-    вычисление результатов измерений объемной доли загрязняющих веществ по данным от первичных измерительных преобразователей.

Встроенное ПО состоит из двух частей: HORIBA ONE PLATFORM - программная оболочка, обеспечивающая управление и доступ к приборам (системам), построенным на платформе HORIBA ONE, MEXA-ONE - программное обеспечение, предназначенное непосредственно для управления газоаналитической системой MEXA-ONE.

Идентификация встроенного программного обеспечения производится путем вывода номера версии ПО HORIBA ONE PLATFORM и номера версии ПО MEXA-ONE на экране блока управления. Влияние встроенного ПО на метрологические характеристики систем газоаналитических МЕХА-ONE учтено при их нормировании. Уровень защиты «средний» в соответствии с Р 50.2.077-2014.

Таблица 3 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

HORIBA ONE PLATFORM

MEXA-ONE

Номер версии (идентификационный номер) ПО, не ниже

1.8.2

1.8.2

Цифровой идентификатор ПО

-

-

Технические характеристики

Таблица 4 - Метрологические характеристики

Опреде

ляемый

компо

нент

Модель газоанализатора

Диапазон измерений объемной доли компонента

Пределы допускаемой погрешности

Q,

дм /мин

Т0,9д, с

абсолютной

относитель

ной

СО2

AIA-22

от 0 до 0,10 % включ. св. 0,10 до 6 %

±0,006 %

±6 %

1,5

4,0

AIA-32

AIA-33

от 0 до 0,5 % включ. св. 0,5 до 20 %

±0,020 %

±4 %

1,7

1,0

AIA-42

AIA-43

от 0 до 1,0 % включ. св. 1,0 до 20 %

±0,04 %

±4 %

1,7

1,1

R-EGR-01

R-TR-01

R-EGR-02H

от 0 до 2,5 % включ. св. 2,5 до 20 %

±0,10 %

±4 %

2,0

1,8

1,8

1,6

СО

AIA-11SL

от 0 до 25 млн-1 включ. св. 25 до 1000 млн-1

±2,0 млн-1

±8 %

2,3

6,0

AIA-11

от 0 до 200 млн-1 включ. св. 200 до 5000 млн-1

±8 млн-1

±4 %

2,8

1,3

AIA-31

AIA-33

от 0 до 0,5 % включ. св. 0,5 до 12 %

±0,015 %

±3 %

1,7

1,1

AIA-41

AIA-43

от 0 до 2,5 % включ. св. 2,5 до 20 %

±0,10 %

±4 %

1,7

1,1

О2

MPA-01

от 0 до 1,0 % включ. св. 1,0 до 25 %

±0,03 %

±3 %

1,5

1,4

Опреде

ляемый

компо

нент

Модель газоанализатора

Диапазон измерений объемной доли компонента

Пределы допускаемой погрешности

Q,

дм /мин

с

абсолютной

относитель

ной

СН4

GFA-01SL

от 0 до 20 млн-1

±2,0 млн-1

-

1,5

15,5

от 0 до 100 млн-1 включ. св. 100 до 500 млн-1

±8 млн-1

±8 %

GFA-01

от 0 до 25 млн-1 включ. св. 25 до 50 млн-1

±2,0 млн-1

±8 %

1,5

15,5

от 0 до 80 млн-1 включ. св. 80 до 3000 млн-1

±4 млн-1

±5 %

СН4

FIA-02H-NC

FIA-02O-NC

от 0 до 40 млн-1 включ. св. 40 до 1000 млн-1

±2,0 млн-1

±5 %

1,5

1,4

от 0 до 400 млн-1 включ. св. 400 до 5000 млн-1

±20 млн-1

±5 %

FIA-02H-ND

FIA-02O-ND

от 0 до 80 млн-1 включ. св. 80 до 1000 млн-1

±4 млн-1

±5 %

1,5

1,4

от 0 до 4000 млн-1 включ. св. 4000 до 25000 млн-1

±200 млн-1

±5 %

СНх (по

метану)

FIA-01SL

от 0 до 20 млн-1 включ.

±2,0 млн-1

-

1,5

2,4

от 0 до 80 млн-1 включ. св. 80 до 500 млн-1

±4 млн-1

±5 %

СНх (по

метану)

FIA-01

от 0 до 80 млн-1 включ. св. 80 до 1000 млн-1

±4 млн-1

±5 %

1,5

1,2

от 0 до 1000 млн-1 включ. св. 1000 до 30000 млн-1

±40 млн-1

±4 %

СНх (по

метану)

FIA-01H*

FIA-02H-ND

FIA-01O*

FIA-02O-ND

от 0 до 80 млн-1 включ. св. 80 до 1000 млн-1

±4 млн-1

±5 %

1,5

1,2

1,0

1,0

1,0

от 0 до 1000 млн-1 включ. св. 1000 до 60000 млн-1

±40 млн-1

±4 %

СНх (по

метану)

FIA-01H**

FIA-01O**

от 0 до 80 млн-1 включ. св. 80 до 1000 млн-1

±4 млн-1

±5 %

1,5

1,0

1,2

от 0 до 1000 млн-1 включ. св. 1000 до 30000 млн-1

±40 млн-1

±4 %

СНх (по

метану)

FIA-02H-NC

FIA-02O-NC

от 0 до 80 млн-1 включ. св. 80 до 1000 млн-1

±4 млн-1

±5 %

1,5

1,0

от 0 до 1000 млн-1 включ. св. 1000 до 5000 млн-1

±40 млн-1

±4 %

СНх (по

метану)

AIA-14

от 0 до 1000 млн-1 включ. св. 1000 до 5000 млн-1

±50 млн-1

±5 %

1,8

2,4

СНх (по

метану)

AIA-34

от 0 до 5000 млн-1 включ. св. 5000 до 25000 млн-1

±250 млн-1

±5 %

1,7

2,4

NO

NOx

CLA-01SL

от 0 до 20 млн-1

±2,0 млн-1

-

1,5

2,0

от 0 до 100 млн-1 включ. св. 100 до 500 млн-1

±8 млн-1

±8 %

NO

NOx

CLA-01

от 0 до 80 млн-1 включ. св. 80 до 1000 млн-1

±4 млн-1

±5 %

1,5

1,5

от 0 до 800 млн-1 включ. св. 800 до 10000 млн-1

±40 млн-1

±5 %

Опреде

ляемый

компо

нент

Модель газоанализатора

Диапазон измерений объемной доли компонента

Пределы допускаемой погрешности

Q,

дм /мин

Т0,9д, с

абсолютной

относитель

ной

NO

NOx

CLA-01HV

CLA-02HV

CLA-01OV-2

CLA-01OV-3

CLA-01OV-4

CLA-02OV-3

от 0 до 80 млн-1 включ. св. 80 до 1000 млн-1

±4 млн-1

±5 %

2,5

1,2

1,2

1,6

1,3

1,6

1,2

от 0 до 800 млн-1 включ. св. 800 до 10000 млн-1

±40 млн-1

±5 %

N2O

AIA-15

от 0 до 800 млн-1 включ. св. 800 до 5000 млн-1

±40 млн-1

±5 %

1,8

2,0

N2O

QL-N2O

от 0 до 5 млн-1

±1 млн-1

-

3,0

4,5

от 0 до 100 млн-1 включ. св. 100 до 200 млн-1

±2 млн-1

±5 %

* Для газоанализаторов FIA-01H, FIA-01О в случаях применения их для анализа неразбавленных газовых смесей и использования для корректировки показаний и поверки газовых смесей состава пропан/азот верхний предел измерений составляет 60000 млн-1;

** Для газоанализаторов FIA-01H, FIA-01О в случаях применения их для анализа разбавленных газовых смесей и использования для корректировки показаний и поверки газовых смесей состава пропан/воздух верхний предел измерений составляет 30000 млн-1.

Примечания:

1    Обозначения в таблице:

Q - расход газовой смеси, подаваемой на вход газоанализатора, дм /мин;

Т0,9д - предел допускаемого времени установления показаний, с;

2    Для газоанализаторов, приведенных в таблице, соблюдают требования в соответствии с эксплуатационными документами:

- перед выполнением измерений (но не реже 1 раза в 24 часа) и в случае изменения рабочего диапазона измерений газоанализатора проводится проверка и при необходимости автоматическая корректировка показаний газоанализатора с использованием азота высокой чистоты по ТУ 2114-004-05798345-2009 или газа поверочного нулевого воздуха марки А по ТУ 6-21-5-82 и газовой смеси с содержанием определяемого компонента (80±5) % от верхней границы диапазона измерений. Отношение погрешности, с которой устанавливается содержание компонента в газовой смеси к пределу допускаемой погрешности проверяемого газоанализатора должно быть не более 1:2.

3    Перечень определяемых компонентов, газоанализаторов и диапазонов измерений зависит от модификации системы и согласовывается при заказе.

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Предел допускаемого изменения показаний за 8 ч непрерывной работы1), в долях от предела допускаемой погрешности

0,25

Время прогрева, мин, не более

120

Электрическое питание от сети переменного тока

-    напряжение, В

-    частота, Гц

от 207 до 250 50±1

Параметры анализируемой газовой смеси при подаче пробы на вход газоанализаторов: температура газовой смеси, °С, не более

+220

Наименование характеристики

Значение

Потребляемая мощность, кВ-А, не более:

- основной шкаф

2,0

(дополнительно каждый газоанализатор с функцией подогрева)

0,5

- модуль OVN с газоанализаторами

3,2

- модуль R-EGR-01

0,6

- модуль R-EGR-02H

1,3

- модуль R-TR-01

0,6

Габаритные размеры (ШиринахГлубинахВысота), мм, не более:

- основной шкаф

655x880x1970

- модуль OVN с газоанализаторами

430x568x1120

- модуль R-EGR-01

380x400x600

- модуль R-EGR-02H

380x515x600

- модуль R-TR-01

380x400x600

Масса, кг, не более:

- основной шкаф

350

- модуль OVN с газоанализаторами

160

- модуль R-EGR-01

50

- модуль R-EGR-02H

65

- модуль R-TR-01

50

Средняя наработка на отказ, ч

30000

Средний срок службы, лет

5

Условия эксплуатации:

- температура окружающего воздуха, °С

от +5 до +40

- относительная влажность окружающего воздуха (без конденса-

ции), %, не более

80

- атмосферное давление, кПа

от 80 до 106,7

1) Для газоанализаторов AIA-22, AIA-11SL, GFA-01SL, FIA-01SL, CLA-01SL пре-

дел допускаемого изменения показаний за 4 ч непрерывной работы, в долях от предела до-

пускаемой погрешности 0,5.

Знак утверждения типа

наносится на эксплуатационные документы типографским способом и на системную стойку системы газоаналитической MEXA-ONE в виде наклейки.

Комплектность

Таблица 6 - Комплектность систем

Наименование

Обозначение

Количество

Система газоаналитическая МЕХА-ONE1

-

1 шт.

Комплект запасных принадлежностей2-*

-

1 шт.

Комплект эксплуатационных документов2)

-

1 шт.

Методика поверки

МП-242-2210-2018

1 экз.

согласовывается при заказе. ых документов согласовываются

1)    Состав систем газоаналитических МЕХА-ONE с

2)    Комплекты принадлежностей и эксплуатациош при заказе.

Поверка

осуществляется по документу МП-242-2210-2018 «ГСИ. Системы газоаналитические МЕХА-ONE. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева»

07 февраля 2018 г.

Основные средства поверки:

-    рабочий эталон 1 разряда по ГОСТ 8.578-2014 - генератор газовых смесей ГГС модификаций ГГС-Р, ГГС-К, ГГС-03-03 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15), или генератор газовых смесей GDC-703 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 67531-17), диапазон воспроизведения объемной доли компонентов от 0,0005 до 25 %, пределы допускаемой относительной погрешности ±(2-5) %;

-    стандартные образцы состава газовых смесей в баллонах под давлением оксид углерода - азот ГСО 10531-2014, диоксид углерода - азот ГСО 10531-2014, кислород - азот ГСО 10534-2014, метан - воздух ГСО 10531-2014, метан - азот ГСО 10531-2014, пропан - воздух ГСО 10539-2014, пропан - азот ГСО 10539-2014, оксид азота - азот ГСО 10545-2014, закись азота - азот ГСО 10531-2014, ГСО 10532-2014.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ МВД России от 08.11.2012 г. № 1014 Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и обязательных метрологических требований к ним, пункт 113

Технический регламент Таможенного союза ТР ТС 018/2011 О безопасности колесных транспортных средств

Правила ЕЭК ООН № 49 Единообразные предписания, касающиеся подлежащих принятию мер по ограничению выбросов загрязняющих газообразных веществ и твердых частиц из двигателей с воспламенением от сжатия, предназначенных для использования на транспортных средствах, а также выбросов загрязняющих газообразных веществ из двигателей с принудительным зажиганием, работающих на природном газе или сжиженном нефтяном газе и предназначенных для использования на транспортных средствах

Правила ЕЭК ООН № 83 Единообразные предписания, касающиеся официального утверждения транспортных средств в отношении выбросов загрязняющих веществ в зависимости от топлива, необходимого для двигателей

ГОСТ Р 41.83-2004 Единообразные предписания, касающиеся сертификации транспортных средств в отношении выбросов вредных веществ в зависимости от топлива, необходимого для двигателей

ГОСТ Р 41.49-2003 Единообразные предписания, касающиеся сертификации двигателей с воспламенением от сжатия и двигателей, работающих на природном газе, а также двигателей с принудительным зажиганием, работающих на сжиженном нефтяном газе, и транспортных средств, оснащенных двигателями с воспламенением от сжатия, двигателями, работающими на природном газе, и двигателями с принудительным зажиганием, работающими на сжиженном нефтяном газе, в отношении выбросов вредных веществ

ГОСТ Р 52033-2003 Автомобили с бензиновыми двигателями. Выбросы загрязняющих веществ с отработавшими газами. Нормы и методы контроля при оценке технического состояния

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах Техническая документация изготовителя

Зарегистрировано поверок 7
Поверителей 3
Актуальность данных 21.11.2024
72804-18
Номер в ГРСИ РФ:
72804-18
Производитель / заявитель:
"Horiba Ltd.", Япония
Год регистрации:
2018
Cрок действия реестра:
17.10.2024
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
