| Номер в госреестре | 72805-18 |
| Наименование СИ | Счетчики газа мембранные |
| Обозначение типа СИ | типа "G" |
| Изготовитель | "Gas Souzan Industrial & Manufacturing Company", Исламская Республика Иран |
| Год регистрации | 2018 |
| Срок свидетельства | 17.10.2029 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа мембранные типа «G» (далее - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014, а также других неагрессивных газов.
Принцип действия счетчиков основан на преобразовании разности давлений газа на входе и выходе счетчика в возвратно-поступательное движение мембран, находящихся внутри и образующих измерительные камеры. Движение мембран с помощью кинематической передачи преобразуется во вращательное, которое через вспомогательные элементы передается на отсчетное устройство, фиксирующее прошедший объем газа. Показание объема считывается с отсчетного устройства счетчика.
Счётчик состоит из корпуса, в который помещен измерительный механизм мембранного типа, и механического отсчетного устройства. Измерительный механизм состоит из камер со встроенными перегородками (мембранами).
Счетчики в зависимости от типоразмера выпускаются в следующих модификациях: G2,5 (GS-78-02M); G4 С (GS-84-04Q; G6 С (GS-84-ОбС); G10 (GS-76-ОЮА); G16 ^-76-016А); G25 (GS-80-025B); G40 ^-77-040А); G65 ^-77-065А); G100 (GS-78-ША).

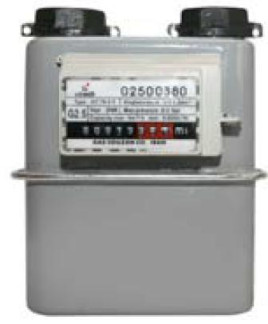

Общий вид счетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Мгсто лжэмбкроЕкн
отсутствует.
Метрологические и основные технические характеристики счетчиков приведены в таблицах 1 и 2.
| Значение для модификации счетчиков | |||||||||
| Наименование характеристики | G2,5 (GS-78-02,5 А) | G4 С (GS-84-04С) | G6 С (GS-84-06С) | G10 (GS-76- 010А) | G16 (GS-76- 016А) | G25 (GS-80- 025B) | G40 (GS-77- 040А) | G65 (GS-77- 065А) | G100 (GS-78-100 А) |
| Циклический объем, дм3, не менее | 1,2 | 1,2 | 3,5 | 10 | 10 | 20 | 30 | 55 | 120 |
| Минимальный расход (0мин), м3/ч | 0,025 | 0,04 | 0,06 | 0,1 | 0,16 | 0,25 | 0,4 | 0,65 | 1,0 |
| Номинальный расход (0ном), м3/ч | 2,500 | 4,00 | 6,00 | 10,0 | 16,00 | 25,00 | 40,0 | 65,00 | 100,0 |
| Максимальный расход (0макс), м3/ч | 4,000 | 6,00 | 10,00 | 16,0 | 25,00 | 40,00 | 65,0 | 100,00 | 160,0 |
| Пределы допускаемой относительной погрешности измерений объема газа, %: - в диапазоне 0мин<0<0,10ном - в диапазоне 0ДОном<О<Омакс | ±3,0 ±1,5 | ||||||||
| Примечание - Q текущий расход, м3/ч. | |||||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для модификации счетчиков | ||||||||
| G2,5 (GS-78-02,5 А) | G4 С (GS-84-04С) | G6 С (GS-84-06С) | G10 (GS-76- 010А) | G16 (GS-76- 016А) | G25 (GS-80- 025B) | G40 (GS-77- 040А) | G65 (GS-77- 065А) | G100 (GS-78-100 А) | |
| Максимальное рабочее избыточное давление, кПа | 50 | 100 | |||||||
| Температура измеряемой среды, °С | от -30 до +60 | ||||||||
| Максимальная потеря давления, Па | 200 | 240 | 280 | 280 | 320 | ||||
| Емкость отсчетного устройства, м3 | 99999,999 | 999999,99 | 9999999,9 | ||||||
| Условия эксплуатации: | |||||||||
| - температура окружающей среды, °С | от -40 до +70 | ||||||||
| - относительная влажность, % | до 95, при температуре +35 °С | ||||||||
| - атмосферное давление, кПа | от 84,0 до 106,7 | ||||||||
| Г абаритные размеры, мм, не более | |||||||||
| - высота | 220 | 255 | 420 | 510 | 640 | 760 | 935 | ||
| - ширина | 195 | 305 | 405 | 465 | 680 | 680 | 790 | ||
| - длина | 160 | 180 | 235 | 270 | 390 | 380 | 495 | ||
| Масса, кг, не более | 2,95 | 4,90 | 11,50 | 19,60 | 68,00 | 84,60 | 142,20 | ||
| Средний срок службы, лет | 20 | ||||||||
наносится на маркировочную табличку отсчетного устройства счетчика методом печати или гравировки и на паспорта типографским способом.
Таблица 3 - Комплектность
| Наименование | Количество | Примечание |
| Счетчик газа мембранный типа «G» | 1 шт. | - |
| Паспорт | 1 экз. | - |
| Методика поверки МП 1-2090-2018 | 1 экз. | - |
осуществляется по документу МП 1-2090-2018 «ГСИ. Счетчики газа мембранные типа «G». Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» 10 июля 2018 г.
Основное средство поверки:
- рабочий эталон объемного расхода газа 1-го разряда по ГОСТ Р 8.618-2014 (с пределами допускаемой погрешности измерений объема газа ±0,5 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт и/или свидетельство о поверке и на пломбы, как показано на рисунке 2.
приведены в эксплуатационном документе.
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
Техническая документация фирмы «Gas Souzan Industrial & Manufacturing Company», Исламская Республика Иран
