| Номер в госреестре | 72808-18 |
| Наименование СИ | Счетчики жидкости с овальными шестернями |
| Обозначение типа СИ | TechnoTech серии T |
| Изготовитель | Общество с ограниченной ответственностью«Компания «ТехноСистемы» (ООО «Компания «ТехноСистемы»), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 17.10.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики жидкости с овальными шестернями TechnoTech серии T (далее - счетчики) предназначены для измерений объема промышленных жидкостей (бензин, дизель, керосин, авиационное топливо, мазут) в трубопроводах.
Счетчики относятся к камерным счетчикам, принцип действия которых основан на измерении количества оборотов овальных шестерен, вращающихся под действием потока жидкости. Количество оборотов овальных шестерен пропорционально объему жидкости, прошедшему через первичный преобразователь.
Счетчики состоят из следующих основных узлов: первичный преобразователь объема и механическое отсчетное устройство.
Механическое отсчетное устройство служит для отображения объема жидкости, прошедшей через счетчик, в литрах.
На механическом отсчетном устройстве отображаются следующие значения измеряемых величин:
- общий выданный объем с начала эксплуатации;
- объем выданной дозы.
Счетчики выпускаются двух моделей T-25, T-40 отличающихся: диаметрами условного прохода T-25 (Ду 25 мм), T-40 (Ду 40 мм); материалами корпуса; максимальным рабочим давлением; диапазонами измерений.
Первичные преобразователи объема имеют различные конструктивные исполнения, отличающиеся способом присоединения (фланцевый, резьбовой), материалом корпуса (алюминий, нержавеющая сталь, чугун).
При установке отсутствуют требования к длинам прямых участков.

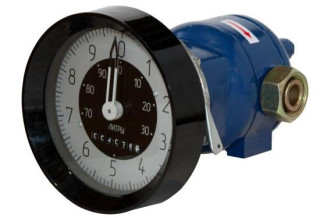

Общий вид счетчиков приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| модель T-25 | модель T-40 | |
| Диапазон расхода, дм3/мин | от 20 до 120 | от 40 до 420 |
| Пределы допускаемой относительной погрешности при измерении объема, % | ±0,25 | |
| Цена деления | 0,1 | |
| Пределы показаний разового учета, дм 3 (л) | 999,99 | |
| Пределы показаний суммарного учета, дм 3 (л) | 999999 | |
| Таблица 2 - Основные технические характеристики | ||
| Наименование характеристики | Значение | |
| модель T-25 | модель T-40 | |
| Масса, кг, не более | 7 | 20 |
| Г абаритные размеры (длина, ширина, высота), мм, не более | 190;336; 136 | 270;376;270 |
| Наибольшее рабочее давление, МПа | 1,6 | 0,6 |
| Диапазон температур окружающей среды °С | от -40 до +60 | |
| Диапазон температур измеряемой среды °С | от -40 до +60 | |
| Диапазон вязкости измеряемой жидкости, мм2/с | от 0,55 до 300 | |
| Средний срок службы, лет | 5 | |
| Наработка на отказ, ч, не менее | 40000 | |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус первичного преобразователя объема методом наклейки.
| Таблица 3 - Комплектность счетчиков | |||
| Наименование | Обозначение | Кол-во | Примечание |
| Счетчик жидкости с овальными шестернями TechnoTech серии T | 1 | Исполнение и модель согласно заказу | |
| Руководство по эксплуатации | TT.00.001.2017 РЭ | 1 | |
| Методика поверки | МП 2550-0316-2018 | 1 | 1 экз. при групповой поставке |
осуществляется по документу МП 2550-0316-2018 «ГСИ. Счетчики жидкости с овальными шестернями TechnoTech серии T. Методика поверки», утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» 22.06.2018 г.
Основное средство поверки:
Рабочий эталон 2-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. № 256 (установка поверочная с диапазоном измерений не меньше диапазона поверяемого счетчика, с погрешностью не более 1/3 пределов допускаемой погрешности поверяемого счетчика).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчика.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ТУ 26.51.63.120-001-89053905-2017 Счетчики жидкости с овальными шестернями TechnoTech серии T. Технические условия
| Зарегистрировано поверок | 1685 |
| Поверителей | 13 |
| Актуальность данных | 22.11.2024 |
