| Номер в госреестре | 72812-18 |
| Наименование СИ | Генераторы метановоздушной смеси |
| Обозначение типа СИ | ГC-2 |
| Изготовитель | Обществос ограниченной ответственностью Научно-производственная фирма «МайнКон» (ООО НПФ «МайнКон»), Московская обл., Люберецкий р-н, п. Томилино |
| Год регистрации | 2018 |
| Срок свидетельства | 17.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Г енераторы метановоздушной смеси ГС-2 - рабочие эталоны 2-го разряда, предназначены для воспроизведения единицы объемной доли метана в воздухе и ее передачи рабочим средствам измерений в соответствии с ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Принцип действия генераторов метановоздушной смеси ГС-2 (далее - генератор) основан на смешении исходного газа (ГСО метан - азот с объемной долей метана не менее 95 %) с атмосферным воздухом в объеме смесительной емкости (камеры) генератора.
Смесительная емкость генератора имеет цилиндрическую форму, выполнена из листового металла и снабжена дверкой с окном из прозрачного поликарбоната с передней стороны и защитной мембраной (полиэтиленовая пленка) на задней стороне. Блок управления генератора находится под смесительной емкостью.
Исходный газ подается на вход генератора из кислородной подушки через дозирующий клапан встроенным компрессором. Равномерное перемешивание смеси внутри камеры обеспечивается непрерывно работающим вентилятором, расположенным на дне камеры. Измерение объемной доли метана в смеси на выходе генератора осуществляется встроенным метаномет-ром (принцип действия - термокаталитический). Объем метана, подаваемого на вход генератора, регулируется контроллером генератора в соответствии с заданием и результатом измерения объемной доли метана. Приготовленная метановоздушная смесь (МВС) может также подаваться с помощью компрессора на выходной штуцер, расположенный на лицевой панели генератора. Регулировка и контроль расхода МВС осуществляется с помощью внешнего ротаметра и дополнительно контролируется с помощью датчика протока газа.
На лицевой панели управления расположены жидкокристаллический дисплей, тумблеры «Сеть» и «Пуск», линейная светящаяся шкала (индикатор протока МВС), выходной штуцер МВС, а также 4 клавиши управления («меню», «+», «-», «ввод»).
Генератор обеспечивает выполнение следующих функций:
- автоматическое поддержание на заданном пользователем уровне объемной доли метана в МВС и непрерывную ее подачу через насадку на датчик поверяемого прибора или помещения испытуемых приборов внутрь смесительной камеры;
- подачу МВС через насадку с регулируемым расходом, а также визуальный контроль подачи с помощью светодиодного индикатора протока газа;
- установку параметров генератора при помощи кнопок управления, расположенных на передней панели;
- отображение текущего и заданного значения объемной доли метана в МВС на цифровом индикаторе;
- звуковую сигнализацию при превышении объемной доли метана в приготавливаемой МВС значения 3%;
- индикацию текущей чувствительности термокаталитического датчика в момент включения и первоначального прогрева генератора.

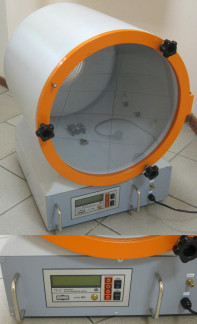

Общий вид генераторов представлен на рисунке 1. Схема пломбирования корпуса генератора от несанкционированного доступа представлена на рисунке 2.
Генераторы имеют встроенное программное обеспечение (ПО).
Встроенное ПО обеспечивает:
- автоматическое поддержание на заданном пользователем уровне объемной доли метана в МВС;
- отображение режимов работы генератора и результатов измерений объемной доли метана встроенным метанометром на цифровом индикаторе;
- настройку нулевых показаний и чувствительности встроенного метанометра;
- сигнализацию при достижении установленного порогового значения объемной доли метана.
Встроенное ПО генераторов реализует следующие расчетные алгоритмы:
- непрерывное сравнение текущих результатов измерений объемной доли метана в смесительной камере с заданными значениями объемной доли и подачу соответствующих управляющих сигналов;
- непрерывное сравнение текущих результатов измерений объемной доли метана в смесительной камере с пороговым значением и подачу звуковой сигнализации.
Программное обеспечение идентифицируется при включении путем вывода на экран номера версии.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик генераторов.
Генераторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений.
Уровень защиты - «средний» по Р 50.2.077-2014. Уровень защиты достигается пломбировкой корпуса для предотвращения несанкционированного доступа и преднамеренного вмешательства в работу ПО. Дополнительной мерой защиты от считывания и модификации исполняемого кода ПО является блокировка памяти программ микроконтроллера (установка битов защиты) при записи программ в память микроконтроллера, а также установка пароля на служебную область данных, при исходной настройке параметров генератора на предприятии-изготовителе.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ГЕНЕРАТОР ГС-2 |
| Номер версии (идентификационный номер) ПО | ver.23 |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. | |
Таблица 2 - Метрологические характеристики генераторов
| Наименование характеристики | Значение |
| Диапазон воспроизведения объемной доли метана в приготавливаемой МВС, % 1) | от 0,5 до 2,5 |
| Пределы допускаемой абсолютной погрешности воспроизведения объемной доли метана в МВС, % | ±(0,05+0,02Сз) 3) |
| Пределы допускаемого отклонения объемной доли метана в приготавливаемой МВС от заданного значения, % | ±0,04 |
| Время установления заданного значения объемной доли метана на выходе генератора при изменении задания объемной доли метана в диапазоне от 0,5 до 2,5%, мин, не более | 10 |
| Наименование характеристики | Значение |
| Метрологические характеристики встроенного метанометра: - диапазон измерений объемной доли метана, % - диапазон показаний объемной доли метана, % - порог срабатывания сигнализации о превышении объемной доли метана в МВС на выходе генератора, % - пределы допускаемой абсолютной погрешности, объемная доля метана, % 2) - пределы допускаемой вариации показаний, в долях от предела допускаемой абсолютной погрешности | от 0 до 2,5 от 0 до 5,0 3,0 ±(0,03+0,02-Свх) 4) 0,5 |
| Время прогрева генератора, мин, не более | 15 |
| Интервал времени работы генератора без корректировки показаний встроенного метанометра, ч, не менее | 8 |
| 1) Источник метана - стандартный образец состава газовой смеси метан - азот (ГСО 10532-2014, объемная доля метана не менее 95 %) 2) В рабочих условиях эксплуатации при условии выполнения операций по п. 9.7, 9.8 перед выполнением работ. 3) Сз - заданное значение объемной доли метана, %; 4) Свх - объемная доля метана на входе встроенного метанометра, %. | |
Таблица 4 - Основные технические характеристики генераторов
| Наименование характеристики | Значение |
| Диапазон объемного расхода метановоздушной смеси на выходе генератора (штуцер на лицевой панели), регулируемый, дм3/мин | от 0,1 до 0,25 |
| Электрическое питание генератора осуществляется переменным током частотой (50±1)Гц напряжением, В | 220 -33 |
| Потребляемая электрическая мощность ВА, не более | 100 |
| Габаритные размеры генератора, мм, не более: - длина | 600 |
| - ширина | 580 |
| - высота | 750 |
| Масса генератора, кг, не более | 50 |
| Номинальный объем смесительной камеры, дм3 | 100 |
| Средняя наработка на отказ, ч | 5000 |
| Средний срок службы генератора (без учета срока службы термокаталитического датчика встроенного метанометра), лет | 5 |
| Степень защиты корпуса генератора от проникновения внутрь твердых посторонних тел и воды ГОСТ 14254-2015 | IP20 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С | от +15 до +25 |
| - относительная влажность, %, не более | 90 |
| - атмосферное давление, кПа | 101,3±3 |
| - содержание неизмеряемых компонентов в окружающей среде не должно превышать ПДК согласно ГОСТ 12.1.005-88. |
наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на боковой стороне корпуса генератора.
Таблица 5 - Комплектность генератора
| Наименование | Обозначение | Количество |
| Г енератор метановоздушной смеси | ГС-2 | 1 шт. |
| Подушка кислородная по ТУ 38.105.1942-90 емкостью 25 дм3 или аналогичная | ПКД-25 | 1 шт. |
| Г ибкий присоединительный шланг длиной 1 м с насадкой | - | 1 шт. |
| Паспорт | ГС-2 00.000 ПС | 1 экз. |
| Руководство по эксплуатации | ГС-2 00.000 РЭ | 1 экз. |
| Методика поверки | МП-242-2232-2018 | 1 экз. |
осуществляется по документу МП-242-2232-2018 «ГСИ. Генераторы метановоздушной смеси rC-2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 04 мая 2018 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси метан - воздух (ГСО 10531-2014) в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на лицевую панель блока управления генератора или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия
ТУ 28.29.11.110-003-18152696-2018 Генераторы метановоздушной смеси ГС-2. Технические условия
| Зарегистрировано поверок | 58 |
| Поверителей | 6 |
| Актуальность данных | 21.11.2024 |
