| Номер в госреестре | 72814-18 |
| Наименование СИ | Уровнемеры ультразвуковые |
| Обозначение типа СИ | HD1200 |
| Изготовитель | "Honda Electronics Co., Ltd.", Япония |
| Год регистрации | 2018 |
| Срок свидетельства | 17.10.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры ультразвуковые HD1200 предназначены для измерений уровня жидких и сыпучих сред.
Принцип действия уровнемеров ультразвуковых HD1200 основан на измерении интервала времени между излучением импульса и получением отражённого от поверхности среды сигнала.
Уровнемеры ультразвуковые HD1200 состоят из электронного блока и датчика (датчиков).
Электронный блок вырабатывает сигнал частотой 40 кГц (с датчиком TS40-5 или TS40T-5), 21 кГц (с датчиком TS21-5), 12 кГц (с датчиком TS12-5), который передаётся на датчик. Импульсы излучаются датчиком с заданной частотой повторения. Отражённый сигнал принимается и преобразуется в цифровой профиль сигнала. В электронном блоке профиль сигнала подвергается анализу, по результатам которого определяется значение уровня. Измеренное значение уровня отображается на жидкокристаллическом дисплее и преобразуется в сигнал аналогового или цифрового выхода.
Уровнемеры ультразвуковые HD1200 обеспечивают отображение измеренных значений уровня и передачу измерительной информации в аналоговом (от 4 до 20 мА) или цифровом (RS485 или RS232) виде.
Уровнемеры ультразвуковые HD1200 выпускаются с четырьмя типами датчиков, которые отличаются внешним видом, диапазоном измерений и погрешностью. Датчик TS40-5 черного цвета, цилиндрической формы, датчик TS40T-5 белого цвета цилиндрической формы, датчик TS21-5 в виде рупора диаметром 145 мм, датчик TS12-5 в виде рупора диаметром 264 мм.

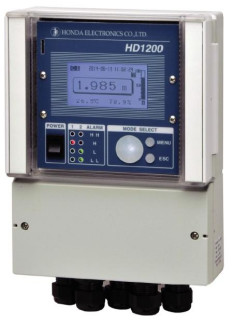

Общий вид средства измерений представлен на рисунке 1.
Пломбирование уровнемеров ультразвуковых HD1200 не предусмотрено.
Встроенное программное обеспечение (далее - ПО) используется для сбора, обработки, отображения и передачи информации об измерениях. ПО не изменяемое, контрольная сумма прописана в энергонезависимой памяти, к которой нет доступа.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационные наименование ПО | HD1200 |
| Номер версии (идентификационный номер) ПО | не ниже 8.39S1.2 |
| Цифровой идентификатор ПО (контрольная сумма) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня, м: | |
| - HD1200 с датчиком TS40-5 | от 0,3 до 20 |
| - HD1200 с датчиком TS40T-5 | от 0,3 до 15 |
| - HD1200 с датчиком TS21-5 | от 0,6 до 40 |
| - HD1200 с датчиком TS12-5 | от 1,2 до 60 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной | |
| погрешности измерений уровня, мм | |
| - HD1200 с датчиком TS40-5 | ±50 |
| - HD1200 с датчиком TS40T-5 | ±40 |
| - HD1200 с датчиком TS21-5 | ±100 |
| - HD1200 с датчиком TS12-5 | ±150 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - электронный блок | 176x84x237 |
| - датчик TS12-5 | 264x181 |
| - датчик TS21-5 | 145x120 |
| - датчик TS40-5 | 84x90 |
| - датчик TS40T-5 | 98x87 |
| Масса, кг, не более: | |
| - электронный блок | 1,8 |
| - датчик TS12-5 | 1 |
| - датчик TS21-5 | 0,29 |
| - датчик TS40-5 | 0,5 |
| - датчик TS40T-5 | 0,86 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 100-15 до 240+36 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -20 до +70 |
| Средний срок службы, лет | 12 |
наносится на титульный лист руководства по эксплуатации типографским способом.
| Таблица 4 - Комплектность с | редства измерений | |
| Наименование | Обозначение | Количество |
| Уровнемер ультразвуковой | HD1200 | 1 шт. |
| Методика поверки | РТ-МП-5462-449-2018 | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по документу РТ-МП-5462-449-2018 «ГСИ. Уровнемеры ультразвуковые HD1200. Методика поверки», утвержденному ФБУ «Ростест-Москва» 31 мая 2018 г.
Основные средства поверки:
- рулетка измерительная металлическая YAMAYO STILON ZNX30-3X (регистрационный номер в Федеральном информационном фонде 32251-06);
- рулетка измерительная металлическая D 80, класс точности 2 по ГОСТ 7502-98 (регистрационный номер в Федеральном информационном фонде 21096-12);
- дальномер лазерный Leica DISTO D3 (регистрационный номер в Федеральном информационном фонде 38321-08), диапазон измерений от 0,05 до 100 м, погрешность ±(1,0 мм + 0,1 мм/м).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя Honda Electronics Co., Ltd., Япония
