| Номер в госреестре | 72816-18 |
| Наименование СИ | Дозаторы объемные поршневые |
| Обозначение типа СИ | BenchSmart 96 |
| Изготовитель | "Mettler-Toledo Rainin Limited Liability Company", США |
| Год регистрации | 2018 |
| Срок свидетельства | 17.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы объемные поршневые BenchSmart 96 (далее - дозаторы) предназначены для отбора и дозирования жидкостей, динамическая вязкость которых не превышает 500 мПа-с.
Принцип действия дозаторов основан на создании в съемных наконечниках, герметично надеваемых на штуцера дозирующей головки, попеременно вакуума или избыточного давления, в результате чего наконечники наполняются или из них вытесняется дозируемая жидкость. Разрежение или избыточное давление создаются при перемещении герметично уплотненного калиброванного плунжера в камерах, расположенных в дозирующей головке, число которых равно числу каналов дозатора. Объем дозы каждого канала дозатора определяется диаметром плунжера и величиной его перемещения.
Дозаторы объемные поршневые BenchSmart 96 представляют собой полуавтоматическую настольную систему дозирования с 96 канальной дозирующей головкой, позволяющей использовать планшеты для единовременного заполнения с 96 лунками, или 384-луночные планшеты, полностью заполняемые за 4 действия.
Дозаторы оснащены планшетным ПК с сенсорным экраном, закрепленным с помощью держателя, цветным цифровым дисплеем, отражающим текущее состояние дозатора, функциональными клавишами управления. Планшетный ПК обеспечивает управление электроприводом дозирующей головки в процессе отбора и выдачи доз, установки и сброса наконечников. Перемещение дозирующей головки вверх и вниз, влево и вправо, а также перемещение лотков с планшетами вперед и назад выполняются вручную.
Функциональные клавиши управления, расположенные на передней панели, дублируют функции отбора и выдачи доз, установки и сброса наконечников.
Дозаторы обеспечивают работу в следующих режимах: основной, расширенный, многократное дозирование, разведение и обратное дозирование.
В зависимости от максимального объема дозирования, дозаторы комплектуются одной из трех модификаций дозирующей головки.

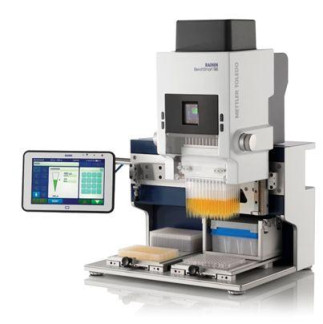

Общий вид дозатора представлен на рисунке 1.
Пломбирование дозаторов объемных поршневых BenchSmart 96 не предусмотрено.
Дозаторы объемные поршневые BenchSmart 96 имеет встроенное программное обеспечение, выполняющее функции по настройке, управлению, обработке и представлению измерительной информации.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.1.1910 |
| Цифровой идентификатор ПО | - |
Таблица 2 -Метрологические характеристики
| Модификация дозирующей головки | Диапазон объемов дозирования, мкл | Объем дозы при проверке характер истик, мкл | Дискретность установки объема, мкл | Пределы допускаемой систематической составляющей относительной погрешности при температуре от +20 до +24 °С, % | Предел допускаемого среднего квадратического отклонения случайной составляющей относительной погрешности при температуре от +20 до +24 °С, % |
| 20 | от 0,5 до 20,0 | 2,0 | 0,02 | ±6,0 | 2,0 |
| 20,0 | ±1,0 | 2,0 | |||
| 200 | от 5,0 до 200,0 | 20,0 | 0,2 | ±2,0 | 3,0 |
| 100,0 | ±1,0 | 2,0 | |||
| 200,0 | ±1,0 | 1,0 | |||
| 1000 | от 100,0 до 1000,0 | 100,0 | 1,00 | ±2,5 | 2,5 |
| 500,0 | ±1,0 | 1,0 | |||
| 1000,0 | ±1,0 | 1,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Динамическая вязкость дозируемых жидкостей, мПа-с, не более | 500 |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 620 370 450 |
| Macca, кг, не более | 32 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +20 до +25 от 30 до 80 от 97,3 до 105,3 |
| Изменение температуры окружающего воздуха, °С/ч, не более | 0,5 |
| Пределы допускаемого отклонения температуры дозируемой жидкости от температуры окружающего воздуха, °С | ±0,5 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 от 47 до 63 |
| Средняя наработка на отказ, циклов, не менее | 100000 |
| Средний срок службы, лет | 5 |
наносится на упаковку с дозатором в виде наклейки, на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дозатор объемный поршневой | BenchSmart 96 | 1 шт. |
| Дозирующая головка | от 0,5 до 20 мкл от 5 до 200 мкл от 100 до 1000 мкл (по заказу) | 1 шт. |
| Планшетный компьютер | - | 1 шт. |
| Держатель планшетного компьютера | - | 1 шт. |
| Проставочный блок | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-5371-449-2018 | 1 экз. |
осуществляется по документу РТ-МП-5371-449-2018 «ГСИ. Дозаторы объемные поршневые BenchSmart 96. Методика поверки», утвержденному ФГУ «Ростест-Москва»
02 августа 2018 г.
Основные средства поверки:
- весы специальные SE2 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 48176-11) диапазон измерений от 0,01 до 2100 мг, пределы допускаемой абсолютной погрешности от 0,008 до 0,017 мг, СКО показаний весов не более 0,00025 мг;
- вода дистиллированная ГОСТ 6709-72.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя «METTLER-TOLEDO RAININ Limited Liability Company», США
