| Номер в госреестре | 72818-18 |
| Наименование СИ | Установка для поверки и калибровки виброизмерительных преобразователей |
| Обозначение типа СИ | 9155 с вибростендами 2075Е-875 и 2129Е025 |
| Изготовитель | "The Modal Shop, Inc.", США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка для поверки и калибровки виброизмерительных преобразователей 9155 с вибростендами 2075Е-875 и 2129Е025 предназначена для воспроизведений и измерений параметров вибрации (виброускорение, виброскорость, и виброперемещение) при проведении поверки и калибровки виброизмерительных преобразователей, виброметров и других средств измерений и контроля параметров вибрации.
Принцип работы установки для поверки и калибровки виброизмерительных преобразователей 9155 с вибростендами 2075Е-875 и 2129Е025 (далее - установка) основан на воспроизведении параметров синусоидальной вибрации и определении коэффициента преобразования поверяемого и/или калибруемого вибропреобразователя методом сравнения с рабочим эталоном.
В состав установки входят средства формирования и воспроизведения вибрационных колебаний и средства измерений параметров вибрации:
- Вибростенд электродинамический 2075Е-875 с акселерометром 353В17;
- Вибростенд электродинамический 2129Е025 с акселерометром 301М26;
- Управляющий персональный компьютер со встроенным АЦП/ЦАП;
- Усилитель мощности 2100Е21;
- Усилитель мощности 2050Е09-Б8;
- Согласующий усилитель 442А102;
- Согласующий усилитель 442А102;
- Согласующий усилитель 443В101.
Установка позволяет проводить поверку и калибровку:
- пьезоэлектрических вибропреобразователей;
- пьезоэлектрических вибропреобразователей со встроенной электроникой с
выходом по напряжению и по току;
- вибропреобразователей виброскорости;
- вибропреобразователей вихретоковых.

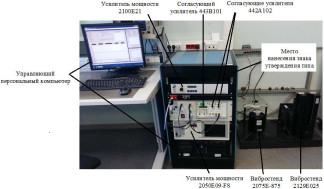

Общий вид установки для поверки и калибровки виброизмерительных преобразователей 9155 с вибростендами 2075Е-875 и 2129Е025 представлен на рисунке 1.
Пломбирование установки не предусмотрено.
Программное обеспечение (далее - ПО) автономное, устанавливаемое на персональный компьютер, выполняет функции по заданию параметров вибрации (управления вибростендом), позволяет программировать циклические испытания, создавать автоматические отчеты в MS Excel, сохранять и проводить анализ данных, сохранять протоколы поверки и калибровки в базу данных.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «низкий».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TMS9155 |
| Номер версии (идентификационный номер) ПО | 5.4.4 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| 2075Е-875 | 2129Е025 | |
| Диапазон рабочих частот, Гц | от 5 до 10000 | от 0,5 до 100 |
| Диапазон воспроизведения амплитудного виброускорения, м/с2 | от 0,1 до 700 | от 0,01 до 19,6 |
| Диапазон воспроизведения среднего квадратического значения виброскорости, мм/с | от 0,1 до 780 | от 0,01 до 780 |
| Диапазон воспроизведения размаха виброперемещения, мм | от 0,01 до 25,4 | от 0,01 до 255 |
| Опорные частоты, Гц | 100, 160 | 5 |
| Пределы допускаемой относительной погрешности воспроизведения параметров вибрации на опорных частотах, % | ±0,8 | |
| Пределы допускаемой относительной погрешности воспроизведения параметров вибрации в диапазоне частот, %: - от 0,5 до 10 Гц включ. | ±0,8 | |
| - от 5 до 10 Гц включ. | ±5,0 | - |
| - св. 10 до 100 Гц включ. | ±1,2 | ±1,0 |
| - св. 100 до 1000 Гц включ. | ±1,1 | - |
| - св. 1 до 5 кГц включ. | ±3,0 | - |
| - св. 5 до 10 кГц включ. | ±4,5 | - |
| Относительный коэффициент поперечного движения вибростола в диапазоне частот, %, не более: - от 0,5 до 2 Гц включ. | 10,0 | |
| - св. 2 до 50 Гц включ. | - | 5,0 |
| - св. 50 до 100 Гц включ. | - | 7,5 |
| - от 6,3 до 2000 Гц включ. | 5,0 | - |
| - св. 2000 до 3150 Гц включ. | 7,5 | - |
| - св. 3150 до 10000 Гц включ. | 11,0 | - |
| Коэффициент нелинейных искажений в диапазоне частот, %: - от 16 до 50 Гц включ. | 10,0 | |
| - от 0,5 до 100 Гц включ. | - | 5,0 |
| - от 5 до 16 Гц включ. | 10,0 | - |
| - св. 16 до 10000 Гц включ. | 5,0 | - |
| Тип встроенного эталонного акселерометра | Акселерометр | Акселерометр |
| пьезоэлектрический | пьезоэлектрический | |
| 353В17 | 301М26 | |
| Коэффициент преобразования встроенного эталонного акселерометра, мВ/(м-с-2) | 1,02 | 51 |
| Диапазон рабочих частот встроенного эталонного акселерометра, Гц | от 0,7 до 20000 | от 0,015 до 7000 |
| Собственная резонансная частота встроенного эталонного акселерометра, Гц, более | 70000 | 14000 |
| Наименование характеристики | Значение | |
| 2075Е-875 | 2129Е025 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +15 до + 30 | |
| - относительная влажность, % | от 40 до 80 | |
| - атмосферное давление, кПа | от 95 до 107 | |
| Длина хода подвижной части вибростенда, мм | 25,4 | 255 |
| Масса поверяемого/калибруемого акселерометра, кг, не более | 4,5 | 2,0 |
| Г абаритные размеры (длина; ширина; высота), мм, не более | 267; 319; 165 | 742; 280; 241 |
| Масса, кг, не более | 25 | 28 |
| Средняя наработка на отказ, ч | 6200 | |
| Средний срок службы, лет | 10 | |
наносится на боковую поверхность корпуса установки методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| У становка для поверки и калибровки виброизмерительных преобразователей 9155 с вибростендами 2075Е-875 и 2129Е025 | - | 1 шт. |
| Программное обеспечение на CD - диске | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 2520082-2018 | 1 экз. |
осуществляется по документу МП 2520-082-2018 «ГСИ. Установка для поверки и калибровки виброизмерительных преобразователей 9155 с вибростендами 2075Е-875 и 2129Е025. Методика поверки», утвержденная ФГУП «ВНИИМ им. Д. И. Менделеева» 16 марта 2018 года.
Основные средства поверки:
- вторичный эталон по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой установки с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц
ГОСТ 16063-1-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 1. Основные положения
ГОСТ 16063-21-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем
ГОСТ Р 8.669-2009 Государственная система обеспечения единства измерений. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями Техническая документация фирмы «The Modal Shop. Inc.», США
