| Номер в госреестре | 72819-18 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | B 903570 |
| Изготовитель | "JUMO-Reguation", Франция |
| Год регистрации | 2018 |
| Срок свидетельства | 17.10.2028 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления B 903570 (далее - термопреобразователи или ТС) предназначены для измерений температуры в пазах обмотки статора электродвигателей.
Принцип действия ТС основан на зависимости электрического сопротивления материала чувствительного элемента (ЧЭ) от температуры окружающей среды.
ТС выпускаются в следующих модификациях B 903570/10, B 903570/20 отличающихся конструкцией ЧЭ, для модификации B 903570/10 - тонкослойный платиновый, для B 903570/20
- со спиральной намоткой. ТС состоит из одного ЧЭ, выполненного из металлической платиновой проволоки или пленки, нанесенной на диэлектрическую подложку, с выводами для крепления соединительных проводов и имеет известную зависимость электрического сопротивления от температуры. Монтаж на объекте измерений осуществляется путем закладывания ТС в специальные пазы обмоток статора электродвигателя.
Термопреобразователи выпускаются с 3-х и 4-х проводной схемой подключения. Опломбирование ТС изготовителем не предусмотрено.

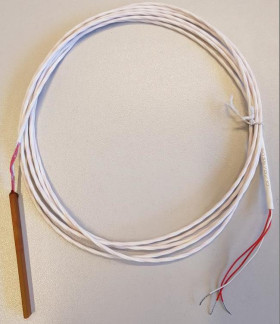

Общий вид ТС приведен на рисунках 1-2.
отсутствует.
Метрологические и технические характеристики термопреобразователей приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики термопреобразователей
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от - 40 до + 220 |
| Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ 6651-2009 | Pt100 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Класс допуска ТС по ГОСТ 6651-2009 | АА, А, В |
| Пределы допускаемого отклонения сопротивления ТС в температурном эквиваленте (допуск) по ГОСТ 6651-2009: - для АА; - для А; - для В | ±(0,1+0,0017|t|) ±(0,15+0,002|t|) ±(0,3+0,005 |t|) |
| Время термической реакции ТС, с, не более | 240 |
| Электрическое сопротивление изоляции при температуре от +15 до +35 оС и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее | 100 |
| Максимальный измерительный ток, мА | 3 |
| Количество ЧЭ, шт. | 1 |
| Рабочие условия эксплуатации термодатчиков: - температура окружающего воздуха, С - атмосферное давление, кПа - относительная влажность окружающего воздуха (без конденсации), % | от -40 до + 220 от 84 до 106,7 от 20 до 90 |
| Габаритные размеры, не более, мм: Длина монтажной части Диаметр монтажной части | 150 10 |
| Масса, не более, кг | 1 |
| Степень защиты по ГОСТ 14254-2015 | IP67 |
| Срок эксплуатации лет, не менее | 15 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность термопреобразователей приведена в таблице 2.
Таблица 2 - Комплект поставки термопреобразователей сопротивления В 903570
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления В 903570 | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Примечание - * в зависимости от заказа | ||
осуществляется по документу ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Основные средства поверки:
- Термопреобразователь сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (рег. № 65421-16);
- Измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.03 (рег. № 19736-11);
- Термостат переливной прецизионный ТПП-2.1
Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация компании-изготовителя Thermoprobe Inc., США
