| Номер в госреестре | 72829-18 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | P |
| Изготовитель | "ifm electronic s.r.l.", Румыния |
| Год регистрации | 2018 |
| Срок свидетельства | 17.10.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные P (далее - преобразователи) предназначены для непрерывного измерения избыточного давления (в т. ч. разрежения) путем преобразования значений измеренного давления в электрический аналоговый или цифровой сигналы. Измеряемые среды - газы, пар и жидкости, в том числе коррозийные.
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Преобразователи состоят из электронного блока и чувствительного элемента в виде измерительной ячейки. Деформация мембраны измерительной ячейки под воздействием давления преобразуется в аналоговый и (или) в цифровой выходные сигналы для индикации и передачи измерительной информации. Преобразователи давления измерительные P имеют следующие модификации: PA, PC, PE, PF, PG, PH, PI, PK, PL, PM, PN, PP, PQ, PS, PT, PV, PX, PY, которые отличаются пределами измерений, пределами допускаемой основной погрешности и наличием дополнительных аксессуаров.

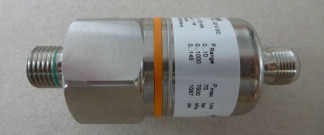

Общий вид преобразователей представлен на рисунках 1-18.
Н,,.
о da о тэ
: : Ю и О О 3
ш
I
'«эша
-* -J ~s| ТУ
S8“I
Г «fc
Рисунок 10 - Общий вид преобразователей модификации PM
Рисунок 18 - Общий вид преобразователей модификации PY Пломбирование преобразователей не предусмотрено.
отсутствует.
Основные метрологические и технические характеристики преобразователей приведены в таблицах 1-2.
Таблица 1 - Основные метрологические характеристики преобразователей
| Модификация | Диапазон измерений/ преобразований избыточного давления, МПа | Пределы допускаемой приведенной (к диапазону измерений/преобразований) погрешности измерений/ преобразований избыточного давления, % |
| PA | от -0,1 до 60 | ±0,25 |
| PC | от -0,1 до 40 | ±1,5 |
| PE | от -0,1 до 40 | ±0,5 |
| PF | от -0,1 до 10 | ±0,6 |
| PG | от -0,1 до 40 | ±0,35 |
| PH | от -0,1 до 60 | ±0,6 |
| PI | от -0,1 до 2,5 | ±0,2 |
| PK | от 0 до 40 | ±1,5 |
| PL | от -0,1 до 10 | ±0,6 |
| PM | от -0,1 до 10 | ±0,6 |
| PN | от -0,1 до 40 | ±0,5 |
| PP | от -0,1 до 40 | ±0,25 |
| PQ | от -0,1 до 1 | ±0,25 |
| PS | от 0 до 0,1 | ±0,5 |
| РТ | от 0 до 60 | ±1,0 |
| PV | от -0,1 до 40 | ±0,5 |
| РХ | от -0,1 до 0,3 | ±3,5 |
| PY | от 0 до 40 | ±1 |
| Наименование характеристики | Значение |
| Диапазоны выходных аналоговых сигналов*: - сила постоянного тока, мА - напряжение постоянного тока, В | от 4 до 20 от 0 до 10 |
| Примечание - * - в зависимости от модификации | |
Таблица 3 - Технические характеристики преобразователей
| Модификация | Напряжение питания постоянного тока, В | Напряжение питания переменного тока, В | Диапазон рабочих температур, °С | Габаритные размеры (диаметр x длина), мм, не более | Масса, г, не более |
| PA | от 9,6 до 32 | - | от -25 до +90 | 30x100 | 300 |
| PC | от 5,0 до 36 | - | от -25 до +90 | 34x100 | 80 |
| PE | от 18 до 36 | - | от -25 до +80 | 34x100 | 400 |
| PF | от 20 до 30 | - | от -25 до +80 | 50x100 | 350 |
| PG | от 18 до 32 | - | от -25 до +125 | 100x170 | 615 |
| PH | от 14 до 30 | - | от -25 до + 125 | 48x125 | 550 |
| PI | от 18 до 32 | - | от -25 до +125 | 50x110 | 360 |
| PK | от 9,6 до 32 | - | от -25 до +80 | 27x72 | 100 |
| PL | от 14 до 30 | - | от -25 до +80 | 50x100 | 400 |
| PM | от 14 до 30 | - | от -25 до +125 | 50x140 | 530 |
| PN | от 18 до 30 | от 85 до 265 | от -25 до +80 | 34x120 | 400 |
| PP | от 9,6 до 30 | - | от -25 до +90 | 30x80 | 250 |
| PQ | от 18 до 32 | - | от 0 до +60 | 30x45 | 120 |
| PS | от 9,6 до 32 | - | от -10 до +85 | 27x150 | 1600 |
| РТ | от 8,0 до 36 | - | от -40 до +125 | 19x66 | 70 |
| PV | от 18 до 30 | - | от -40 до +90 | 20x70 | 70 |
| РХ | от 16 до 32 | - | от -25 до +90 | 30x80 | 220 |
| PY | от 18 до 36 | - | от -25 до +140 | 95x210 | 1700 |
наносится в руководство по эксплуатации типографским способом.
Комплектность преобразователей представлена в таблице 4.
Таблица 4 - Комплектность преобразователей
| Наименование | Количество |
| Преобразователь давления измерительный P | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- манометр грузопоршневой МП-6 (регистрационный номер в Федеральном информационном фонде 47335-11);
- манометр грузопоршневой МП-60 (регистрационный номер в Федеральном информационном фонде 31703-06);
- манометр грузопоршневой МП-600 (регистрационный номер в Федеральном информационном фонде 47376-11);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия Техническая документация изготовителя
| Зарегистрировано поверок | 201 |
| Поверителей | 21 |
| Актуальность данных | 17.09.2024 |
