Номер в госреестре | 72830-18 |
Наименование СИ | Теплосчетчики |
Обозначение типа СИ | ЭМИС-ЭСКО 2210 |
Изготовитель | Акционерное общество «Электронные и механические измерительные системы» (АО «ЭМИС»), г. Челябинск |
Год регистрации | 2018 |
Срок свидетельства | 17.10.2028 |
МПИ (интервал между поверками) | 4 года |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Теплосчетчики ЭМИС-ЭСКО 2210 (далее - теплосчетчик) предназначены для измерения количества тепловой энергии, расхода, объема, массы, температуры и давления теплоносителя (жидкость и пар) в открытых и закрытых системах теплоснабжения (в том числе в системах коммерческого учета), системах охлаждения и в отдельных трубопроводах.
Принцип работы теплосчетчиков состоит в измерении и преобразовании значений объемного расхода (объема) и параметров теплоносителя (температуры, разности температур и давления) с последующим расчетом количества теплоносителя, тепловой энергии и тепловой мощности, в соответствии с уравнениями измерений.
Теплосчетчики являются комплексами учета энергоносителей и представляют собой измерительные системы вида ИС-1 по ГОСТ Р 8.596-2002 с функционально выделенными измерительными каналами (далее - ИК). В составе теплосчетчиков реализованы простые (объемного расхода (объема); температуры теплоносителя; давления теплоносителя) и сложные (массы теплоносителя, разности температуры теплоносителя; количества теплоносителя; тепловой энергии; тепловой мощности) ИК.
Теплосчетчики конструктивно состоят из вычислителя, первичных измерительных преобразователей температуры и расхода утвержденного типа (далее - ПИП) согласно таблицам 1 - 3, а также ПИП абсолютного или избыточного давления, удовлетворяющие метрологические характеристики теплосчетчика согласно таблице 4. В случае удаленного расположения ПИП от вычислителя, допускается включить в состав дополнительный вычислитель для приема и преобразования выходных сигналов с ПИП и передачи их в основной вычислитель в виде цифрового сигнала.
Таблица 1 - Типы применяемых вычислителей
Тип вычислителя | Регистрационный номер |
Преобразователи расчетно-измерительные ТЭКОН-19 | 61953-15 |
Преобразователи расчетно-измерительные ТЭКОН-19Б | 35766-07 |
Вычислители УВП-280 | 53503-13 в редакции от 14.08.2018 |
Приборы вторичные теплоэнергоконтроллеры ИМ2300 | 14527-17 |
Тепловычислители СПТ961 | 35477-12 |
Тепловычислители СПТ962 | 64150-16 |
Таблица 2 - Типы применяемых ПИП в составе ИК объемного расхода (объема) теплоносителя
Тип ПИП | Регистрационный номер |
Диафрагмы по ГОСТ 8.586.2-2005 в комплекте с преобразователем давления измерительным АИР-20/М2-Н-ДД | 63044-16 |
Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ 200)» | 42775-14 |
Расходомеры электромагнитные ЭМИС-МАГ 270 | 54036-13 |
Расходомеры-счетчики ультразвуковые «ВЗЛЕТ МР» | 28363-14 |
Расходомеры счетчики электромагнитные «ВЗЛЕТ ЭР» модификация «Лайт М» | 52856-13 |
Счетчики-расходомеры электромагнитные РМ-5 | 20699-11 |
Расходомеры-счетчики жидкости ультразвуковые многолучевые ЭТАЛОН-РМ | 50660-12 |
Тип ПИП | Регистрационный номер |
Теплосчетчики ВИС.Т3 исполнение ВС (счетчик-расходомер) | 67374-17 |
Таблица 3 - Типы применяемых ПИП в составе ИК температуры и теплоносителя | ИК разности темпера |
Тип ПИП | Регистрационный номер |
Комплекты термометров сопротивления из платины технически разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 | 46156-10 |
Комплекты термометров сопротивления из платины технически разностных КТПТР-04, КТПТР-05, КТПТР-05/1 | 39145-08 |
Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р | 46155-10 |
Термометры сопротивления платиновые ТСПТ, медные ТСМТ | 57175-14 |
Комплекты термопреобразователей сопротивления платиновых КТС-Б | 43096-15 |
Термопреобразователи с унифицированным выходным сигналом ТПУ 0304 | 50519-17 |
Вычислители предназначены для приема и измерения сигналов ПИП и преобразования их в соответствующие физические величины, измеряемые ПИП с последующим расчетом, объема и массы теплоносителей, а также расчет тепловой энергии, произведенную или потребленную в элементе системы теплоснабжения по результатам определения массы, температуры и давления среды в соответствии с ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011, ГОСТ Р 8.728-2010, МИ 2412-97, МИ 2451-98 и «Правилами коммерческого учета тепловой энергии, теплоносителя», утвержденными постановлением правительства РФ № 1034 от 18.11.2013 г. Вычислитель также обеспечивает ведение архива значений тепловой энергии и параметров теплоносителя.
ПИП предназначены для измерения параметров теплоносителя и передачи результатов измерений в вычислитель с помощью кабелей связи.
В зависимости от вычислителя, входящего в состав теплосчетчика, может производиться коррекция внутренних часов.
Связь между вычислителем и ПИП осуществляется:
- с ПИП ИК объемного расхода (объема) теплоносителя: выходным число-импульсным (частотным) сигналом в диапазоне от 0,0001 до 10000 л/импульс; (от 0,002 до 5000 Гц); выходным сигналом постоянного тока в диапазоне (0 - 5) мА; (0 - 20) мА, (4 - 20) мА; цифровые сигналы связи;
- с ПИП ИК температуры и ИК разности температур теплоносителя с номинальной статической характеристикой по ГОСТ 6651-2009; (4 - 20) мА; цифровые сигналы связи;
- с ПИП ИК давления: выходной сигнал постоянного тока в диапазоне (0 - 5) мА, (0 - 20) мА, (4 - 20) мА; цифровые сигналы связи.
Теплосчетчики выпускаются в исполнениях, которые отличаются типами вычислителей, а также типами и количеством ПИП входящими в состав. Количество ПИП входящих в состав теплосчетчика зависит от типа вычислителя.
Теплосчетчик осуществляет:
- регистрацию массы теплоносителя, полученного по подающему трубопроводу, т;
- регистрацию массы теплоносителя, возвращенного по обратному трубопроводу (в случае установки двух расходомеров), т;
- регистрацию среднего значения температуры теплоносителя за час, °C;
- регистрацию среднего значения давления теплоносителя за час, МПа;
- регистрацию массы теплоносителя, использованного на подпитку, т;
- регистрацию времени работы теплосчетчика в штатном и нештатном режимах, час;
- вычисление, индикацию и накопление количества тепловой энергии (нарастающим итогом), Г кал;
- вычисление, индикацию тепловой мощности (мгновенные значения), Гкал/ч;
- измерение, индикацию и накопление (нарастающим итогом) объема (массы) теплоносителя в трубопроводах, м3 (т);
- измерение, индикацию и накопление (нарастающим итогом) объемного (массового) расхода теплоносителя в трубопроводах, м3 (т);
- измерение и индикацию температуры в отдельных трубопроводах и разности температур в подающем и обратном трубопроводах, °С;
- значение средневзвешенных значений температуры;
- измерение и индикацию давления, МПа;
- измерение и индикацию времени работы, ч;
- периодическое фиксирование параметров во внутренней энергонезависимой памяти вычислителя;
- ведение архивов, глубина архива, зависит от конкретного вычислителя и составляет не менее: часового - 60 суток, суточного - 6 месяцев, месячного (итоговые значения) - 36 месяцев;
- передачу данных по цифровым интерфейсам связи.
Общий вид составных частей теплосчетчика приведен на рисунках 1 - 3.
Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки в соответствии с эксплуатационной документацией на составные части теплосчетчика.

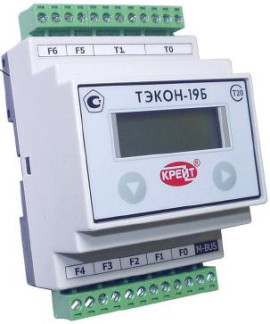

а) Преобразователи расчетно- б) Преобразователи расчетно- в) Тепловычислители СПТ961 измерительные ТЭКОН-19Б измерительные ТЭКОН-19
лэш
г) Тепловычислители СПТ962 д) Приборы вторичные е) Вычислители УВП-280
теплоэнергоконтроллеры
ИМ2300
Рисунок 1 - Вычислители
а) Расходомеры-счетчики ультразвуковые «ВЗЛЕТ МР»
б) Расходомеры счетчики электромагнитные «ВЗЛЕТ ЭР» модификация «Лайт М»
в) Счетчики-расходомеры электромагнитные РМ-5
г) Преобразователи расхода д) Расходомеры вихревые «ЭМИС-ВИХРЬ электромагнитные ЭМИС-
200(ЭВ 200)»
^ » Efl
ж) Расходомеры-счетчики жидкости ультразвуковые многолучевые ЭТАЛОН-РМ
з) Теплосчетчики ВИС.Т3 и) Диафрагмы по
исполнение ВС (счетчик- ГОСТ 8.586.2-2005 в комплекте с
расходомер) преобразователем давления
измерительным АИР-20/М2-Н-ДД
Рисунок 2 - ПИП в составе ИК объемного расхода (объема)
в) Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р
б) Комплекты термометров сопротивления из платины технически разностных КТПТР-04, КТПТР-05, КТПТР-05/1
а) Комплекты термометров сопротивления из платины технически разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08
г) Термометры сопротивления платиновые ТСПТ, медные ТСМТ д) Комплекты термопреобразователей сопротивления платиновых КТС-Б е)
Термопреобразователи с унифицированным выходным сигналом ТПУ 0304
Рисунок 3 - ПИП в составе ИК температуры и ИК разности температур
Программное обеспечение (далее - ПО) теплосчетчиков реализовано на программном обеспечении вычислителя, входящего в состав теплосчетчика.
Конфигурационные параметры, значения условно-постоянных величин, параметры хранения измеренной информации и другие метрологически значимые параметры определяемые, изменяемые, передаваемые в процессе эксплуатации, а также уровень защиты ПО в соответствии с Р 50.2.077-2014 и идентификационные данные указаны в эксплуатационной документации на конкретный вычислитель.
Таблица 4 - Метрологические характеристики
Наименование характеристики | Значение |
Диаметры условного прохода DN, мм | соответствует DN, указанным в описаниях типа, соответствующих ПИП |
Диапазон измерения объемного расхода, м /ч | соответствует диапазонам, указанным в описаниях типа, соответствующих ПИП |
Диапазон измерения температур, оС | соответствует диапазонам, указанным в описаниях типа, соответствующих вычислителей и ПИП |
Минимальное значение разности температур Atmin, оС, не более | 3 |
Диапазон измерения давления, МПа | от 0 до 30* |
Пределы допускаемой относительной погрешности ИК объемного расхода (объема) теплоносителя, Ef, определяется по формулам**, % - при использовании расходомеров; - при использовании диафрагмы по ГОСТ 8.586.2-2005 в комплекте с преобразователем давления; - при этом для класса 2, не более - при этом для класса 1, не более | Ef=+V«G)2+SB(G)2 + Sn(G)Z |
±(2+0,02-Gmax/G)*** и ±5 ±(1+0,01Gmax/G)*** и ±3,5 | |
Пределы допускаемой относительной погрешности ИК массы пара при расходе от 01' Gmax до Gmax> % | ±3 |
Пределы допускаемой абсолютной погрешности ИК температуры, °С | ±(0,6+0,004 t)*** |
Пределы допускаемой относительной погрешности ИК разности температуры (At), Е, % | ±(0,5+3-Atmin/At)*** |
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии Ес, % | ±(0,5+Atmin/ At)*** |
Пределы допускаемой приведенной погрешности ИК давления к верхнему пределу измерения определяется по формуле, % - при этом для пара, не более - при этом для воды, не более | Y(P) = ±vVEK(P)2 + rE(P)" + yn(P)2**** 1 2 |
Пределы допускаемой относительной погрешности измерений количества тепловой энергии в рабочих условиях, % - для закрытых систем теплоснабжения - для паровых систем теплоснабжения - ОТ 0,1Gmax до 0,3 Gmax - от 0,3 'Gmax до Gmax - для открытых систем теплоснабжения (в том числе тупиковых), а также для циркуляционных и тупиковых систем ГВС (ХВС) | ±(Ef+Et+Ec) ±5 ±4 в зависимости от уравнения измерений с учетом рекомендаций МИ 2553-99 |
Пределы допускаемой относительной погрешности измерений времени за сутки, %
* - указан максимальный диапазон измерения. Конкретный диапазон в соответствии с эксплуатационной документацией на теплосчетчик и входящие в него ПИП.
** - где 5Ek(G) - предел допускаемой относительной погрешности вычислителя при измерении входного сигнала при рабочих условиях, %; &b(G) - предел допускаемой относительной погрешности вычислителя при расчете расхода, объема и массы при рабочих условиях, %; 5n(G) - предел допускаемой относительной погрешности ПИП ИК объемного расхода (объема) при рабочих условиях, %; 5(ДР) - предел допускаемой относительной погрешность измерения разности давления, %;
*** - t - значение температуры теплоносителя в трубопроводе, °С, At - значение разности температур в подающем и обратном трубопроводах, °С, Atmin - минимальное значение разности температур в подающем и обратном трубопроводах, °С, G - значение расхода м3/ч; Gmax - максимальное нормированное значение расхода, м3/ч
**** _ где уЕк(Р) - пределы допускаемой приведенной погрешности вычислителя при допускаемой приведенной погрешности ПИП ИК давления при рабочих условиях, %._
наносится на теплосчетчик любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации и формуляра типографским способом.
Таблица 5 - Комплектность теплосчетчика
Наименование | Обозначение | Количество |
Теплосчетчик | ЭМИС-ЭСКО 2210* | 1 шт. |
Формуляр | ЭСКО2210.00.00 ФО | 1 экз. |
Руководство по эксплуатации на теплосчетчик | 2210Т.000.000.00 РЭ | 1 экз. |
Эксплуатационные документы на вычислитель и ПИП входящие в состав теплосчетчика | - | 1 экз. |
Методика поверки | МТТКЛ 0253 МП | 1 экз. на партию |
* - Комплектность определяется договором на поставку. |
осуществляется по документу МЦКЛ.0253.МП «Теплосчетчики ЭМИС-ЭСКО 2210. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 31.08.2018 г.
- средства поверки в соответствии с документами, регламентирующими поверку вычислителей и ПИП, входящих в состав теплосчетчика.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке.
приведены в эксплуатационном документе.
Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением правительства РФ от 18.11.2013 г. № 1034
Приказ Минстроя России от 17.03.2014 № 99/пр Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования
ГОСТ 8.586.2-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования
МИ 2412-97 ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя
МИ 2451-98 Рекомендация. ГСИ. Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя
МИ 2553-99 ГСИ. Энергия тепловая и теплоноситель в системах теплоснабжения. Методика оценивания погрешности измерений. Основные положения. Рекомендация
ТУ 26.51.52-083-14145564-2018 Теплосчетчики ЭМИС-ЭСКО 2210. Технические условия
Зарегистрировано поверок | 830 |
Поверителей | 5 |
Актуальность данных | 22.11.2024 |
