| Номер в госреестре | 72833-18 |
| Наименование СИ | Мерники металлические технические 1 класса |
| Обозначение типа СИ | ММТВ |
| Изготовитель | С.П. "FABBRI-INOX" О.О.О., Молдова |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерники металлические технические 1 класса ММТВ (далее - мерники) предназначены для измерений объема жидкости.
Принцип действия мерников основан на заполнении их жидкостью до отметки соответствующей номинальной вместимости. Измерение объема жидкости проводится методом слива или налива.
Мерники состоят из стального вертикального резервуара цилиндрической формы с коническими днищами, в низших точках которых находятся выпускные патрубки с задвижками. Мерники устанавливаются на опоры в вертикальном положении при помощи отвеса. Регулировки мерников производятся с помощью винтов, установленных на опорах. Мерники отличаются номинальной вместимостью и геометрическими размерами.
На цилиндрической части мерников установлены три крана для отбора проб, указатели уровня со стеклянной трубкой для контроля за наполнением мерника. В корпусе мерников вмонтированы смотровые стекла со шкальными пластинами. Внутри нижних смотровых окон вмонтированы держатели для термометров. Мерники закрыты герметичными крышками, на которых расположено устройство для сообщения внутренней полости мерника с атмосферой и смотровой люк.

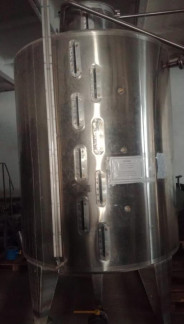

Общий вид мерников представлен на рисунках 1 и 2.
с 3
номинальной вместимостью 5 м
номинальной вместимостью 10 м
Знак поверки наносится на следующие пломбы:
1-пломба, пломба, ограничивающая доступ к крану сливному.
2-пломба, ограничивающая доступ к смотровому стеклу.
3-пломба, ограничивающая доступ к люку горловины.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Заводской номер | 568.004 568.005 | 751.001 751.002 |
| Номинальная вместимость, дм3 | 5000 | 10000 |
| Диапазон измерений, % от номинального значения вместимости | от 20 до 100 | |
| Класс точности мерника по ГОСТ 8.633-2013 | 1 | |
| Пределы допускаемой относительной погрешности при температуре 20 °С от номинального значения полной вместимости, % | ±0,2 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Заводской номер | 568.004 | 751.001 |
| 568.005 | 751.002 | |
| Габаритные размеры, мм, не более | ||
| высота | 3299 | 4215 |
| наружный диаметр | 1728 | 2161 |
| Масса, кг, не более | 650 | 850 |
| Условия эксплуатации: | ||
| температура окружающей среды, °С | от -10 до +40 | |
| относительная влажность, % | от 30 до 80 | |
| атмосферное давление, кПа | от 96 до 104 | |
| температура измеряемой жидкости, °С | от -10 до +40 | |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник металлический технический 1 класса | ММТВ зав. №№ 568.004, 568.005, 751.001, 751.002 | 4 шт. |
| Паспорт | 4 шт. |
осуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».
Основные средства поверки:
Рабочие эталоны 1-ого разряда согласно приказу Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости. Часть 3»;
Термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91), диапазон измерений от 0 до плюс 50 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы, расположенные на крышке горловины, переливной трубе, смотровых окнах, шкалах и сливном патрубке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к мерникам металлическим техническим 1 класса ММТВ
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости Техническая документация изготовителя
