| Номер в госреестре | 72834-18 |
| Наименование СИ | Устройства измерительные радиоприемные |
| Обозначение типа СИ | АРК-Д1ТИ НАЛС.464349.400 |
| Изготовитель | АО "ИРКОС", г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 17.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства измерительные радиоприемные АРК-Д1ТИ НАЛС.464349.400 (далее -изделия) предназначены для широкополосного автоматизированного радиомониторинга, проведения измерений, приема и панорамного анализа радиосигналов в составе комплексов радиомониторинга и выявления технических каналов утечки информации.
Принцип действия изделий основан на приеме и измерении параметров сигналов, поступающих на вход приемника, преобразовании в промежуточную частоту (ПЧ), цифровой обработке и передаче обработанных сигналов в ПЭВМ для анализа и отображения результатов.
Конструктивно изделие выполнено в вид центрального блока, осуществляющего прием и обработку сигналов и размещенного в герметичный ударопрочный кейс.
Центральный блок включает в себя:
- 4-х канальный антенный коммутатор УКВ диапазона;
- 2-х канальный антенный коммутатор КВ диапазона;
- модуль преобразования радиосигналов;
- модуль цифровой обработки;
- блок контроля проводных сетей;
- блок электропитания от сети переменного тока и автомобильной бортовой сети с зарядным устройством;
- резервный аккумулятор;
- блок интерфейсный.
Изделие работает под управлением ПЭВМ. Интерфейс управления от ПЭВМ - USB2.0, Ethernet. Питание изделия в стационарных условиях может осуществляться от автомобильной бортовой сети (напряжением постоянного тока от 10 до 22 В) или от сети переменного тока напряжением от 90 до 253 В. В центральном блоке предусмотрен аварийный источник питания
- аккумуляторная батарея, установленная внутри кейса, предназначенная для кратковременной работы, в основном для сохранения данных на ПЭВМ при аварийном завершении работы.

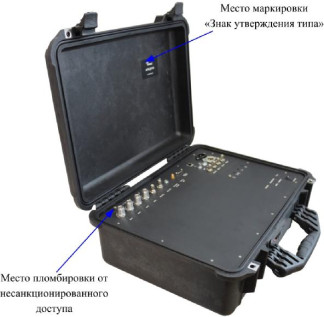

Внешний вид центрального блока, место пломбировки от несанкционированного доступа, места нанесения наклейки «Знак утверждения типа» и знака поверки представлены на рисунке 1.
Место маркировки «Знак утверждения типа»
Место нанесения знака поверки
Метрологически значимая часть программного обеспечения (ПО) изделия представляет собой программный продукт «T7_HF_24».
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | T7 HF 24 |
| Номер версии (идентификационный номер) ПО | 2.0 |
| Цифровой идентификатор ПО | 9F6A63BA |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC32 |
Метрологически значимая часть ПО изделий и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
| Таблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон рабочих частот: - по НЧ входам (КПС и микрофонный), кГц - по КВ входам (КВ АНТ1 и КВ АНТ2), МГц - по УКВ входам (АНТ1 - АНТ4), МГц - по входу КНВ3 (АНТ (3-8) ГГц), ГГц | от 0,02 до 12 от 0,01 до 30 от 25 до 3000 от 3 до 8 |
| Пределы допускаемой относительной погрешности измерений уровня синусоидального сигнала, дБ: - по антенным входам: КВ АНТ1, КВ АНТ2, УКВ АНТ1 - АНТ4, КНВ3 АНТ (3-8) ГГц - по НЧ входам (в диапазоне менее 200 Гц погрешность не нормируется) - по ПЧ входу | ±3,0 ±3,0 ±1,0 |
| Ослабление входного аттенюатора по антенным входам, дБ | от 0 до 30 |
| Переходное затухание между входами антенных коммутаторов, дБ, не менее | 40 |
| Чувствительность приемного тракта (при отношении сигнал/шум 10 дБ и дискретности спектра по КВ входам 0,125 кГц, по УКВ входам и входу КНВ3 12,5 кГц), мкВ, не более | 1 |
| Пределы допускаемой относительной погрешности измерений частоты синусоидального сигнала: - при использовании внутреннего опорного генератора - при использовании внешнего опорного генератора (5- относительная погрешность установки частоты внешнего опорного генератора) | ±5-10-7 ± 5A |
| Динамический диапазон по интермодуляции 3 и 2 порядка, дБ, не менее | 70 |
| Частота выходного (входного) сигнала ПЧ, МГц | 70 |
| Избирательность по побочным каналам приема, дБ, не менее | 70 |
| Скорость панорамного анализа в диапазоне рабочих частот при дискретности спектра 12,5 кГц, ГГц/с, не менее | 10 |
| Наименование характеристики | Значение |
| Минимальная длительность обнаруживаемого сигнала с уровнем не менее 60 дБмкВ в полосе одновременного анализа 24 МГц, мкс, не более | 1 |
| Полосы пропускания (полосы одновременного анализа) переключаемые, максимальная полоса пропускания при неравномерности ±3,0 дБ, МГц, не менее, в диапазонах частот: - от 0,01 до 5 МГц включ. - св. 5 до 25 МГц включ. - св. 25 до 110 МГц включ. - св. 110 до 220 МГц включ. - св. 220 до 8000 МГц включ. | 1 2 5 10 22 |
| Максимальная полоса записываемого сигнала, МГц, не менее | 24 |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Напряжение питания, В: - постоянный ток - переменный ток частотой (50-60) Гц | от 10 до 22 от 90 до 253 |
| Потребляемая мощность, Вт, не более | 60 |
| Г абаритные размеры центрального блока, мм, не более | 490x400x200 |
| Масса центрального блока, кг, не более | 12 |
| Рабочие условия эксплуатации при питании от внешнего источника: - температура окружающего воздуха, °С - относительную влажность воздуха при температуре +25 °С, % | от 0 до +45 98 |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус центрального блока методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во, шт. | Примечание |
| Устройство измерительное радиоприемное АРК-Д1ТИ, в том числе: Кабель Кабель Кабель Кабель Упаковка | НАЛС.685611.114 SCZ-1R НАЛС.685631.082 НАЛС.685611.023 | 1 1 1 1 1 1 | USB Сетевой шнур Питание Ethernet По заказу |
| Компакт-диск с программным обеспечением и документацией | НАЛС.467613.064 | 1 | - |
| Паспорт | НАЛС.464349.400 ПС | 1 | - |
| Руководство по эксплуатации | НАЛС.464349.400 РЭ | 1 | - |
| Методика поверки | НАЛС.464349.400 МП | 1 | - |
| Примечание - Комплектность изделия может быть изменена в соответствии с требованиями договора (контракта) на поставку. | |||
осуществляется по документу НАЛС.464349.400 «Инструкция. Устройства измерительные радиоприемные АРК-Д1ТИ НАЛС.464349.400. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 17.05.2018.
Основные средства поверки:
- генератор сигналов высокочастотный SMR-40 (регистрационный номер в Федеральном информационном фонде (рег. №) 35617-07);
- генератор сигналов Г4-219 (рег. № 33132-06);
- генератор сигналов Г4-229 (рег. № 48133-11);
- компаратор частотный ЧК7-1011 (рег. № 35168-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых изделий с требуемой точностью.
Знак поверки наносится на корпус центрального блока методом наклейки и в свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к устройствам измерительным радиоприемным АРК-Д1ТИ НАЛС.464349.400
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
НАЛС.464349.400 ТУ. «Устройство измерительное радиоприемное АРК-Д1ТИ. Технические условия»
