| Номер в госреестре | 72836-18 |
| Наименование СИ | Стенд автоматизированный |
| Обозначение типа СИ | АХК ВХР |
| Изготовитель | ФГУП "ВНИИ физико-технических и радиотехнических измерений" (ВНИИФТРИ), пос. Менделеево |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1,5 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенд автоматизированный АХК ВХР (далее - стенд) предназначен для поверки анализаторов растворенного кислорода и водорода, концентратомеров, кондуктометров, жидкостных хроматографов, рН-метров, анализаторов гидразина и других СИ с помощью поверочных растворов со стабилизированными теплотехническими характеристиками.
Принцип действия стенда основан на приготовлении поверочных растворов с заданной концентрацией. Стенд состоит из трех частей: жидкостной, газовой и электрической. Жидкостная часть состоит из камеры термостатирования поверочных растворов, автономной системы приготовления деионизированной воды и системы раздачи поверочных растворов. Г азовая часть состоит из трехканальной газовой панели с редукторами, манометрами и кранам, коллектора, камеры термостатирования газо-жидкостной части. Электрическая часть представляет собой информационно-измерительную часть и силовой шкаф, а также элементы управления и обработки информации.
Стенд предназначен для получения очищенной (деонизованной) воды из исходной воды высокой чистоты или дистиллированной воды при помощи механической фильтрации, ионного обмена до достижения нормируемых показателей качества.
Стенд предназначен для регулирования и поддержания температуры поверочных растворов с заданной точностью и обеспечивает требуемые режимы поверки солемеров, кондуктометров, кислородомеров, натриймеров и других анализаторов.
Стенд управляется от внешнего управляющего компьютера.

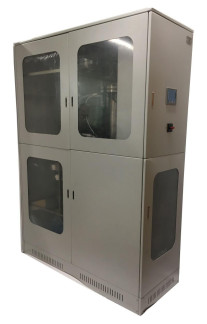

Общий вид стенда, обозначение мест нанесения знака поверки и знака утверждения типа представлены на рисунке 1.
Управление процессом измерения и обработки выходной информации в стенде осуществляется через компьютер с помощью специального программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АПС |
| Номер версии (идентификационный номер) ПО | 1.0.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения (измерения) массовой концентрации растворенного водорода, мг/дм3 | от 0,005 до 1,6 |
| Наименование характеристики | Значение | |
| Пределы допускаемой абсолютной погрешности воспроизведения (измерения^ массовой концентрации растворенного водорода, мг/дм | ±0,018-С(1) | |
| Диапазон воспроизведения (измерения) массовой концентрации растворенного кислорода, мг/дм3 | от 0,005 до 20 | |
| Пределы допускаемой относительной погрешности воспроизведения (измерения) массовой концентрации растворенного кислорода, % | (2) | |
| Диапазон воспроизведения (измерения) удельной электропроводности, мкСм/см | от 0,5 до 200 | |
| Пределы допускаемой относительной погрешности воспроизведения (измерения) удельной электропроводности, % | ± | Зб 1 [(9,3 ■ С2 + 1) 3 Ч(3) |
| Диапазон воспроизведения (измерения) массовой концентрации ионов натрия, мг/дм3 (pNa) | от 0,002 до 10 (от 7 до 3) | |
| Пределы допускаемой относительной погрешности воспроизведения (измерения) массовой концентрации ионов натрия, % | (4) | |
| Диапазон воспроизведения (измерения) массовой концентрации нитрат-ионов, мг/дм3 (pNO3) | от 0,002 до 10 (от 8 до 3) | |
| Пределы допускаемой относительной погрешности воспроизведения (измерения) массовой концентрации нитрат-ионов, % | (5) | |
| Диапазон воспроизведения (измерения) массовой концентрации гидразина, мг/дм3 | от 0,01 до 1,0 | |
| Пределы допускаемой абсолютной погрешности воспроизведения (измерения) массовой концентрации гидразина, мг/дм3 | ±0,017-С5(6) | |
| Диапазон воспроизведения (измерения) водородного показателя pH, ед. pH | от 1,48 до 12,43 | |
| Пределы допускаемой абсолютной погрешности воспроизведения (измерения) водородного показателя pH, ед. pH | ±0,02 | |
| Диапазон воспроизведения (измерения) солесодержания (по NaCl), мг/дм3 (мкСм/см) | от 0,2 до 100 (от 0,4 до 200) | |
| Пределы допускаемой относительной погрешности воспроизведения (измерения) солесодержания (по NaCl), % | ± | 0,31 , [(С] +0 1)2 (7) |
| (1) где С - воспроизведенное (измеренное) значение массовой концентрации растворенного водорода, мг/дм3. (2) где С1 - безразмерностная величина, численно равная воспроизведенному (измеренному) значению массовой концентрации растворенного кислорода. (3) где С2 - безразмерностная величина, численно равная воспроизведенному (измеренному) значению удельной электропроводности. (4) где С3 - безразмерностная величина, численно равная воспроизведенному (измеренному) значению массовой концентрации ионов натрия. (5) где С4 - безразмерностная величина, численно равная воспроизведенному (измеренному) значению массовой концентрации нитрат-ионов. (6) где С5 - воспроизведенное (измеренное) значение массовой концентрации | ||
| Наименование характеристики | Значение | |
| гидразина, мг/дм3. (7) где С6 - безразмерностная величина, численно (измеренному) значению солесодержания (по NaCl). | равная воспроизведенному | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Потребляемая мощность, В • А, не более | 4000 |
| Масса, кг, не более | 450 |
| Габаритные размеры, мм, не более: | |
| - высота | 2200 |
| - ширина | 600 |
| - длина | 1600 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +18 до +25 |
| - относительная влажность, % | от 20 до 70 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации печатным способом и на заднюю панель стенда в виде наклейки.
Таблица 4 - Комплектность стенда
| Наименование | Обозначение | Количество |
| Стенд автоматизированный АХК ВХР | МГФК.418329.001 | 1 шт. |
| Руководство по эксплуатации | МГФК.418329.001 РЭ | 1 экз. |
| Методика поверки | 651-18-056 МП | 1 экз. |
| Формуляр | МГФК.418329.001 ФО | 1 экз. |
осуществляется по документу 651-18-056 МП «Инструкция. Стенд автоматизированный АХК ВХР. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 21 августа 2018 г.
Основные средства поверки:
- Государственный первичный эталон единиц массовой концентрации кислорода и водорода в жидких средах ГЭТ 212-2014, диапазон значений массовой концентрации кислорода от 1 до 100000 мкг/дм , неисключенная систематическая погрешность не превышает от 0,5 до 130 мкг/дм3.
- эталонные растворы удельной электрической проводимости по Р 50.2.021-2002 -Рабочие эталоны 1-го разряда.
- Государственный первичный эталон показателей рХ активности ионов в водных растворах ГЭТ 171-2011 (суммарная расширенная неопределённость при коэффициенте охвата k = 2±0,004).
- измеритель комбинированный Mettler Toledo SevenMulti (регистрационный номер в Федеральном информационном фонде 25990-08).
- весы неавтоматического действия Cubis MSA-2203S-000-DE (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 54411-13).
- термометр цифровой малогабаритный ТЦМ 1520 ПТСВ-2-1 (регистрационный номер в Федеральном информационно фонде по обеспечению единства измерений 20856-07).
- блок автоматического титрования БАТ 15.2МП (регистрационный номер в Федеральном информационном фонде 66246-16).
- гидразин сернокислый N2H4H2SO4 (ч.д.а., 99,9% по ГОСТ 5841-74).
- стандарт-титры для приготовления буферных растворов рабочих эталонов рН 1 разряда СТ-рН (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 45142-10).
- компаратор рН «КрН-01» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 27157-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого стенда с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на корпус стенда методом наклеивания.
приведены в эксплуатационном документе.
Техническая документация изготовителя
