Назначение
Нагрузки электронные АКИП-1301, АКИП-1301 А, АКИП-1301 Т, АКИП-1302, АКИП-1302А, АКИП-1302Т, АКИП-1303, АКИП-1303А, АКИП-1303Т, АКИП-1304, АКИП-1304А, АКИП-1304Т, АКИП-1305, АКИП-1305А, АКИП-1305Т (далее - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения постоянного тока, силы постоянного тока и электрической мощности постоянного тока).
Описание
Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок и вращающегося регулятора, расположенного на лицевой панели нагрузки.
Модификации электронных нагрузок АКИП-1301А, АКИП-1302А, АКИП-1303А, АКИП-1304А, и АКИП-1305А предназначены для работы только в составе шасси 3301A или 3302С. Шасси 3301A позволяет установить до четырех модулей электронной нагрузки. Шасси 3302С позволяет установить один модуль электронной нагрузки.
Модификации электронных нагрузок АКИП-1301, АКИП-1302, АКИП-1303, АКИП-1304, АКИП-1305 предназначены для работы в составе шасси 3300F, 3302F или 3305F. Шасси 3300F позволяет установить до четырех электронных нагрузок. Шасси 3302F позволяет установить один модуль электронной нагрузки, а 3305F позволяет установить два модуля.
Модификации электронных нагрузок АКИП-1301Т, АКИП-1302Т, АКИП-1303 Т, АКИП-1304Т, АКИП-1305Т предназначены для работы в составе шасси 3300Т, 3302Т или 3305Т. Шасси 3300Т позволяет установить до четырех электронных нагрузок. Шасси 3302Т позволяет установить один модуль электронной нагрузки, а 3305Т позволяет установить два модуля.
На лицевой панели нагрузок расположены:
-пятиразрядный трехстрочный жидкокристаллический индикатор, на котором одновременно отображаются выбранный режим работы нагрузки и значения напряжений и токов;
- клавиша включения/выключения питания;
- входы внешнего управления нагрузкой;
- входные клеммы положительной и отрицательной полярности.
Модификации электронных нагрузок отличаются максимальной электрической мощностью, диапазонами токов и напряжений.
По заказу нагрузки могут быть оборудованы следующими интерфейсами: GPIB, USB, LAN, RS232.
Внешний вид нагрузок, схема нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Пломбирование от несанкционированного доступа электронных нагрузок осуществляется путем наклейки защитной наклейки на винт крепления.

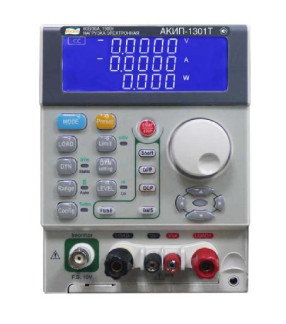

Рисунок 1 - Внешний вид нагрузок, схема нанесения знака утверждения типа (А) и схема пломбировки от несанкционированного доступа (Б)
Программное обеспечение
Программное обеспечение (далее - ПО) нагрузок установлено в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
ПО реализовано без выделения метрологически значимой части.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
Идентификационные данные (признаки)
|
Значение
|
Идентификационное наименование ПО
|
нет данных
|
Номер версии (идентификационный номер ПО)
|
не ниже 1.1.1
|
Цифровой идентификатор ПО
|
нет данных
|
Технические характеристики
представлены в таблицах 2 - 8.
Таблица 2 - Метрологические характеристики нагрузок при работе в режиме стабилизации силы постоянного тока
Модификация
|
Диапазоны установки значения силы постоянного тока, А
|
Разрешение,
мА
|
Пределы допускаемой абсолютной погрешности установки значения силы постоянного тока, А
|
АКИП-1301,
|
от 0 до 3
|
0,05
|
|
АКИП-1301Т
|
от 0 до 30
|
0,5
|
|
АКИП-1302,
|
от 0 до 6
|
0,1
|
|
АКИП-1302Т
|
от 0 до 60
|
1
|
|
АКИП-1303,
АКИП-1303Т
|
от 0 до 1,2 от 0 до 12
|
0,02
0,2
|
±(0,001-1уст+0,001-1пред)
|
АКИП-1304,
|
от 0 до 1,2
|
0,02
|
|
АКИП-1304Т
|
от 0 до 12
|
0,2
|
|
АКИП-1305,
|
от 0 до 1,5
|
0,0254
|
|
АКИП-1305Т
|
от 0 до 15
|
0,25
|
|
АКИП-1301А
|
от 0 до 3 от 0 до 30
|
0,75
7,5
|
|
АКИП-1302А
|
от 0 до 6 от 0 до 60
|
1,5
15
|
|
АКИП-1303А
|
от 0 до 1 от 0 до 10
|
0,25
2,5
|
±(0,002-1уст+0,002-1пред)
|
АКИП-1304А
|
от 0 до 0,5 от 0 до 5
|
0,125
12,5
|
|
АКИП-1305А
|
от 0 до 1,5 от 0 до 15
|
0,375
3,75
|
|
Примечания
|
|
|
|
1уст - установленное значение силы постоянного тока в нагрузке, А.
|
1пред - значение верхнего предела установки силы постоянного тока в нагрузке, А.
|
Таблица 3 - Метрологические характеристики нагрузок при работе в режиме стабилизации напряжения постоянного тока_
Модификация
|
Диапазоны установки значения напряжения постоянного тока, В
|
Разрешение, мВ
|
Пределы допускаемой абсолютной погрешности установки значения напряжения постоянного тока, В
|
1
|
2
|
3
|
4
|
АКИП-1301,
АКИП-1301Т
|
от 0 до 6 от 0 до 60
|
0,1
1
|
±(0,0005 •иуст+0,0005-Цпред)
|
АКИП-1302,
АКИП-1302Т
|
от 0 до 6 от 0 до 60
|
АКИП-1303Т
|
от 0 до 30 от 0 до 250
|
АКИП-1305,
АКИП-1305Т
|
от 0 до 6 от 0 до 60
|
АКИП-1303
|
от 0 до 30 от 0 до 250
|
0,5
10
|
1
|
2
|
3
|
4
|
АКИП-1304,
АКИП-1304Т
|
от 0 до 60 от 0 до 500
|
1
10
|
±(0,0005-Иуст+0,0005-Ипред)
|
Примечания
|
|
|
|
иуст - установленное значение напряжения постоянного тока на нагрузке, В.
|
ипред - значение верхнего предела установки напряжения постоянного тока на нагрузке, В.
|
Таблица 4 - Метрологические характеристики нагрузок при работе в режиме стабилизации электрической мощности постоянного тока__
Модификация
|
Диапазоны установки, Вт
|
Разрешение, мВт
|
Пределы допускаемой абсолютной погрешности установки значения мощности, Вт
|
АКИП-1301
|
от 0 до 15 от 0 до 150
|
1
10
|
|
АКИП-1301Т
|
от 0 до 15 от 0 до 150
|
0,25
2,5
|
|
АКИП-1302,
АКИП-1303
|
от 0 до 30 от 0 до 300
|
1
10
|
±(0,005 -Руст+0,005-Рпред)
|
АКИП-1302Т,
АКИП-1303Т
|
от 0 до 30 от 0 до 300
|
0,5
5
|
АКИП-1304,
АКИП-1304Т
|
от 0 до 30 от 0 до 300
|
1
10
|
|
АКИП-1305,
АКИП-1305Т
|
от 0 до 7,5 от 0 до 75
|
0,125
1,25
|
|
Примечания
Руст - установленное значение мощности постоянного тока в нагрузке, Вт;
|
Рпред - значение верхнего предела установки мощности постоянного тока в нагрузке, Вт.
|
Таблица 5 - Основные метрологические характеристики нагрузок при работе в режиме стабилизации электрического сопротивления __
Модификация
|
Диапазоны установки сопротивления
|
Разрешение
|
Пределы допускаемой абсолютной погрешности установки значения сопротивления, Ом
|
АКИП-1301,
АКИП-1301Т
|
от 2 до 120 кОм от 0,02 до 2 Ом
|
0,0083 мСм 0,033 мОм
|
±(0,002-Куст+0,002-Япред)
|
АКИП-1302,
АКИП-1302Т
|
от 1 до 60 кОм от 0,0083 до 1 Ом
|
0,0166 мСм 0,0166 мОм
|
АКИП-1303,
АКИП-1303Т
|
от 25 до 1500 кОм от 0,08 до 25 Ом
|
0,00166 мСм 0,04166 мОм
|
АКИП-1304,
АКИП-1304Т
|
от 50 до 3000 кОм от 0,5 до 50 Ом
|
0,00033 мСм 0,8333 мОм
|
АКИП-1305,
АКИП-1305Т
|
от 4 до 240 кОм от 0,02 до 4 Ом
|
0,04166 мСм 0,0666 мОм
|
Примечания
Rycr - установленное значение сопротивления, Ом.
Япред - значение верхнего предела установки сопротивления в нагрузке, Ом.
|
Модификация
|
Диапазоны измерений, А
|
Разрешение, А
|
Пределы допускаемой абсолютной погрешности измерений, А
|
АКИП-1301,
|
от 0 до 3
|
0,0001
|
|
АКИП-1301Т
|
от 0 до 30
|
0,001
|
|
АКИП-1302,
|
от 0 до 6
|
0,0001
|
|
АКИП-1302Т
|
от 0 до 60
|
0,001
|
|
АКИП-1303,
|
от 0 до 1,2
|
0,00002
|
|
АКИП-1303Т
|
от 0 до 12
|
0,0002
|
|
АКИП-1304
|
от 0 до 1,2 от 0 до 12
|
0,00002
0,0002
|
±(0,001 -1изм+0,001-1пред)
|
АКИП-1304Т
|
от 0 до 1,2 от 0 до 30
|
0,0001
0,01
|
|
АКИП-1305
|
от 0 до 1,5
|
0,000025
|
|
от 0 до 15
|
0,00025
|
|
АКИП-1305Т
|
от 0 до 1,5 от 0 до 15
|
0,00001
0,001
|
|
АКИП-1301А
|
от 0 до 30
|
0,01
|
|
АКИП-1302А
|
от 0 до 60
|
0,01
|
±(0,001 -1изм+0,02)
|
АКИП-1304А
|
от 0 до 5
|
0,01
|
|
АКИП-1303А
|
от 0 до 10
|
0,001
|
±(0,001 -Тизм+0,002)
|
АКИП-1305А
|
от 0 до 15
|
0,001
|
Примечания
|
|
|
|
1изм - значение силы постоянного тока, измеренное нагрузкой, А.
|
1пред - значение верхнего предела измерений силы постоянного тока, А.
|
Таблица 7 - Метрологические характеристики нагрузок при измерении напряжения постоянного тока
Модификация
|
Диапазоны измерений, В
|
Разрешение, В
|
Пределы допускаемой абсолютной погрешности измерений, В
|
1
|
2
|
3
|
4
|
АКИП-1301,
АКИП-1301Т
|
от 0 до 6 от 0 до 60
|
0,0001
0,001
|
±(0,00025 •Иизм+0,00025^Ипред)
|
АКИП-1302,
АКИП-1302Т
|
от 0 до 6 от 0 до 60
|
0,0001
0,001
|
АКИП-1303,
АКИП-1303Т
|
от 0 до 30 от 0 до 250
|
0,001
0,01
|
АКИП-1304
|
от 0 до 60 от 0 до 500
|
0,001
0,01
|
АКИП-1304Т
|
от 0 до 60 от 0 до 600
|
0,001
0,01
|
АКИП-1305,
АКИП-1305Т
|
от 0 до 6 от 0 до 60
|
0,0001
0,001
|
АКИП-1301А, АКИП-1302А
|
от 0 до 20 от 0 до 60
|
0,001
0,01
|
±(0,0005-иизм+2-к)
|
АКИП-1303А
|
от 0 до 200 от 0 до 250
|
0,001
0,01
|
1
|
2
|
3
|
4
|
АКИП-1304А
|
от 0 до 200 от 0 до 500
|
0,01
|
±(0,0005-иизм+2-к)
|
АКИП-1305А
|
от 0 до 20 от 0 до 60
|
0,001
0,01
|
Примечания
иизм - значение напряжения постоянного тока, измеренное нагрузкой, В. ипред - значение верхнего предела измерений напряжения постоянного тока, В. k - разрешение, В._
Таблица 8 - Метрологические характеристики нагрузок при измерении мощности постоянного тока
Модификация
|
Диапазоны измерений, Вт
|
Разрешение, мВт
|
Пределы допускаемой абсолютной погрешности измерений, Вт
|
АКИП-1301
|
от 0 до 15 от 0 до 150
|
1
10
|
±(0,0005-Ризм+0,0005-Рпред)
|
АКИП-1302
АКИП-1303
АКИП-1304
|
от 0 до 30 от 0 до 300
|
АКИП-1305
|
от 0 до 7,5 от 0 до 75
|
0,125
1,25
|
АКИП-1301Т
|
от 0 до 15 от 0 до 150
|
1
10
|
±(0,000125-Ризм+0,000125-Рпред)
|
АКИП-1302Т
АКИП-1303Т
|
от 0 до 30 от 0 до 300
|
АКИП-1304Т
|
±(0,0001-Ризм +0,0001-Рпред)
|
АКИП-1305Т
|
от 0 до 7,5 от 0 до 75
|
Примечания
Ризм - значение мощности постоянного тока, измеренное нагрузкой, Вт.
Р пред - значение верхнего предела измерений мощности постоянного тока, Вт.
|
Таблица 9 - Масса, габаритные размеры и условия применения
Наименование характеристики
|
Значение характеристики
|
Габаритные размеры (ширинахвысотахглубина), мм, не более
|
108x143x412
|
Масса, кг, не более
|
3,7
|
Напряжение питающей сети, В
|
от 198 до 242
|
Частота питающей сети, Гц
|
50; 60
|
Нормальные условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа
|
от +18 до +28 до 80 от 84 до 106,7
|
Рабочие условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха (при температуре 25 °С), %
- атмосферное давление, кПа
|
от 0 до +40 до 80 от 84 до 106,7
|
Знак утверждения типа
наносится на переднюю панель нагрузок методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность нагрузок приведена в таблице 10.
Таблица 10 - Комплектность нагрузок
Наименование и обозначение
|
Количество, шт.
|
Нагрузка
|
1
|
Руководство по эксплуатации
|
1
|
Методика поверки
|
1
|
Поверка
измерителей осуществляется по документу ПР-20-2018МП «Нагрузки электронные АКИП-1301, АКИП-1301А, АКИП-1301Т, АКИП-1302, АКИП-1302А, АКИП-1302Т, АКИП-1303, АКИП-1303 А, АКИП-1303Т, АКИП-1304, АКИП-1304А, АКИП-1304Т, АКИП-1305,АКИП-1305А, АКИП-1305Т. Методика поверки», утвержденному АО «ПриСТ» 29 июня 2018 г.
Основные средства поверки:
- источники питания постоянного тока АКИП-1144 (Госреестр № 65409-16);
- вольтметр универсальный В7-78/1 (Госреестр № 52147-12);
- шунт токовый PCS-71000 (Госреестр № 61767-15);
- мультиметр 3458А (Госреестр № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к нагрузкам электронным АКИП-1301, АКИП-1301А, АКИП-1301Т, АКИП-1302, АКИП-1302А, АКИП-1302Т, АКИП-1303, АКИП-1303А, АКИП-1303Т, АКИП-1304, АКИП-1304А, АКИП-1304Т, АКИП-1305, АКИП-1305А, АКИП-1305Т
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 - 30 А ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.764-2011. Государственная поверочная схема для средств измерений электрического сопротивления
