| Номер в госреестре | 72841-18 |
| Наименование СИ | Счетчики газа объемные диафрагменные |
| Обозначение типа СИ | ТРИТОН-ГАЗ СГМ-Т |
| Изготовитель | ООО "Лиом плюс", г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 22.10.2024 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа объёмные диафрагменные «ТРИТОН-ГАЗ» СГМ-Т (далее - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014 или паров сжиженного газа по ГОСТ 20448-90, а также других неагрессивных газов.
Принцип действия счетчиков основан на преобразовании перепада давления газа, проходящего через счетчик, в возвратно-поступательное движение диафрагм измерительного механизма, которое через рычажный механизм преобразуется во вращательное движение и через приводной вал передаётся на отсчетное устройство.
Счетчик состоит из газонепроницаемого корпуса, в который помещен измерительный механизм диафрагменного типа, и отсчетного устройства.
Измерительный механизм состоит из камер со встроенными подвижными газонепроницаемыми перегородками (диафрагмами), изготовленными из специальной ткани.
Счетчик укомплектован устройством автоматической температурной компенсации (далее - термокорректор). Термокорректор счетчика механический с биметаллическим элементом.
Показания объема газа считываются с механического отсчетного устройства счетчика. Цифровые барабанчики, показывающие дробную и целую части накопленного значения объема газа, отличаются друг от друга цветом: черные - для целых значений кубических метров, красные - для дробных.
Верхний предел показаний учета объема газа - 99999,999 м .
Корпус счетчика металлический, из материала устойчивого к коррозии. В изготовлении измерительного механизма счетчика применены материалы, устойчивые к воздействию газа, для измерений объема которого он предназначен.
Счетчики выпускаются в следующих модификациях: СГМ-Т 2,5; СГМ-Т 4, отличающихся номинальным объемным расходом газа.
Структурная схема обозначения счетчиков в других документах и при заказе:
Счетчик газа объемный диафрагменный «ТРИТОН-ГАЗ» СГМ-Т Х1 Х2,
где СГМ-Т - счетчик газа механический с температурной компенсацией;
Х1 - номинальный объемный расход газа, м /ч (2,5 и 4);
Х2 - резьба присоединительных штуцеров, дюйм (G % и G 1Н).
Пример условного обозначения счетчика при заказе:
Счетчик газа объемный диафрагменный «ТРИТОН-ГАЗ» СГМ-Т 4 G 1Н по ТУ 26.51.63-007-79819588-2018 Счетчик с номинальным объемным расходом газа 4 м /ч, резьбой присоединительных штуцеров G 1Н дюйм.
Общий вид счетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлена на рисунке 2.

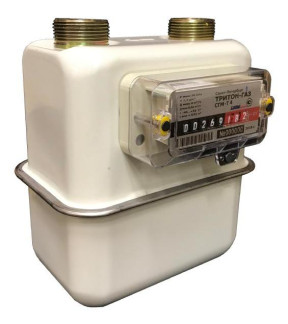

Рисунок 1 - Общий вид счетчиков
Места пломбирования для нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификации счетчика | |
| СГМ-Т 2,5 | СГМ-Т 4 | |
| 1 | 2 | 3 |
| Циклический объем, дм3, не менее | 1,15 | |
| Номинальный объемный расход 0ном, м3/ч | 2,5 | 4,0 |
| Максимальный объемный расход Qmax, м3/ч | 4 | 6 |
| Минимальный объемный расход Qmin, м3/ч | 0,025 | 0,040 |
| Порог чувствительности Q0, м3/ч, не более | 0,002Qном | |
| 1 | 2 3 |
| Пределы допускаемой основной относительной погрешности счетчика при температуре (20±5) °С, %, в диапазоне объемных расходов: Qmin < Q < 0,1-Оном 0,1-Оном < Q < Qmax | ±3,0 ±1,5 |
| Пределы допускаемой дополнительной относительной погрешности счетчика, вызванная отклонением температуры измеряемого газа вне диапазона (20±5) °С, % на каждые 10 °С от границы диапазона, не более | 0,4 |
| Наибольшее избыточное рабочее давление газа, кПа | 50 |
| Потеря давления газа при Qmax, Па, не более | 200 |
Таблица 2- Основные технические характеристики
| Наименование характеристики | Значение |
| Межцентровое расстояние между штуцерами, мм | 110 |
| Присоединительная резьба входного и выходного штуцеров: - по ГОСТ 6357-81, дюйм - по ГОСТ 24705-2004, мм | %, 1 >/4 М30х2 |
| Г абаритные размеры (Д х Ш х В), мм, не более | 195 х 175 х 230 |
| Масса, кг, не более | 2 |
| Условия эксплуатации: - температура окружающей среды, °С - температура потока газа, °С | от -40 до +55 от -30 до +40 |
| Средний срок службы, лет, не менее: | 20 |
| Средняя наработка на отказ, ч, не менее | 110000 |
наносится на самоклеящуюся этикетку на лицевой панели счетчика и на титульном листе руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность счетчика
| Наименование | Обозначение | Количество |
| Счетчик газа объемный диафрагменный | «ТРИТОН-ГАЗ» СГМ-Т | 1 шт. |
| Счетчик газа объемный диафрагменный «ТРИТОН-ГАЗ» СГМ-Т. Руководство по эксплуатации | - | 1 шт. |
| Транспортная тара | - | 1 комплект |
| Комплект монтажных частей | - | По запросу |
осуществляется по документу ГОСТ 8.324-2002 «ГСИ. Счетчики газа. Методика поверки». Основные средства поверки:
рабочий эталон объемного расхода газа 1-го разряда по ГОСТ Р 8.618-2014 (установка поверочная для счетчиков газа УПКСГ-10, регистрационный номер в Федеральном информационном фонде 61521-15, с диапазоном задания объемного расхода при поверке счетчиков газа от 0,003 до 16 м3/ч и пределами допускаемой погрешности измерений объема газа ± 0,5 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и/или в руководство по эксплуатации и на пломбы, как показано на рисунке 2.
приведены в эксплуатационном документе.
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ТУ 26.51.63-007-798119588-2018 Счетчики газа объёмные диафрагменные «ТРИТОН-ГАЗ» СГМ-Т. Технические условия
| Зарегистрировано поверок | 96 |
| Поверителей | 10 |
| Актуальность данных | 21.11.2024 |
