| Номер в госреестре | 72852-18 |
| Наименование СИ | Измерители произведения дозы на площадь |
| Обозначение типа СИ | KermaX plus DDP |
| Изготовитель | ?ма IBA Dosimetry GmbH, Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 22.10.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители произведения дозы на площадь KermaX plus DDP (далее - измерители KermaX plus DDP) предназначены для измерений произведения кермы в воздухе на площадь (дозы на площадь) и произведения мощности кермы в воздухе на площадь (мощности дозы на площадь).
Принцип действия измерителей KermaX plus DDP основан на том, что под действием рентгеновского излучения, проходящего через измерительный объем ионизационной камеры измерителя, в ней протекает ионизационный ток, пропорциональный произведению площади облучаемой поверхности на мощность кермы в воздухе. Этот ионизационный ток интегрируется измерительной схемой измерителя за время действия излучения.
Измеритель KermaX plus DDP состоит из проходной плоскопараллельной оптически прозрачной прямоугольной ионизационной камеры и блока управления/отображения. Для обеспечения электропитания измерителя в комплект входит блок питания от сети 220 В с разъемом RJ 45.
Ионизационные камеры модели KermaX plus 120-131 HS, 120-131 IS HS и 120-131 RSZKHS включают в себя встроенный электронный измерительный блок, в котором хранятся настройки и электрические характеристики камеры.
Ионизационная камера измерителя KermaX plus DDP устанавливается на штатное место формирователя поля излучения рентгеновского аппарата. Размер сечения пучка излучения в плоскости камеры не должен превышать размеры активной области камеры. Размеры активной области камеры составляют 146 мм х 146 мм. Направление пучка падающего излучения должно быть перпендикулярно поверхности камеры.
Блок управления/отображения (дисплейный блок) KermaX plus DDP оборудован двумя входами CH1 и CH2 (разъемы RJ 45) для подключения ионизационных камер и получения от них измеренных величин (каналы 1 и 2). Кроме того, имеется девятиконтактный D-разъем для подключения принтера и разъем RJ 45 для подключения блока питания (основная конфигурация) или для серийной связи с персональным компьютером через последовательный порт RS 232 (опция 1) или для подключения дополнительного блока управления/отображения, который дублирует главный блок (опция 2).
Блок управления/отображения KermaX plus DDP имеет два светодиодных индикатора и три функциональные кнопки (Reset\Сброс, Print\Печать, Test\Тест).
Измеритель KermaX plus DDP имеет встроенную систему тестирования для проверки его работоспособности.
Измеритель может быть настроен для работы с одной или двумя ионизационными камерами. При работе с одним каналом (присоединена только одна камера) на верхнем светодиодном индикаторе высвечивается значение дозы на площадь в мкГр^м2 (channel 1), а на втором индикаторе высвечивается значение мощности дозы на площадь в мкГр^м2 /с (channel 1). При работе с двумя каналами на верхнем светодиодном индикаторе высвечивается значение дозы на площадь в мкГр^м2 первой камеры (channel 1), на нижнем индикаторе значение дозы на площадь в мкГр^м2 второй камеры (channel 2).

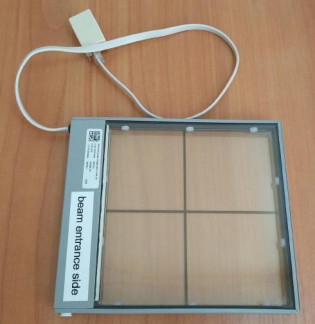

Измеритель произведения дозы на площадь KermaX plus DDP представлен на рисунке 1.
Пломбирование прибора не предусмотрено.
KermaX plus 120-131 RSZKHS KermaX plus DDP
Рисунок 1 - Измеритель произведения дозы на площадь KermaX plus DDP
Программное обеспечение (ПО) измерителя KermaX plus DDP является встроенным и состоит из встроенного ПО ионизационной камеры KermaX plus 120-131 и встроенного ПО блока управления/отображения KermaX plus DDP.
ПО ионизационной камеры KermaX plus 120-131 обеспечивает хранение калибровочного коэффициента ионизационной камеры, контроль работоспособности измерителя KermaX plus 120-131, вычисление результатов измерений и осуществляет передачу измеренных данных блоку управления/отображения KermaX plus DDP. ПО ионизационной камеры KermaX plus 120131 установлено на микроконтроллере в электронном блоке ионизационной камеры измерителя. Запись ПО осуществляется в процессе производства.
ПО блока управления/отображения KermaX plus DDP обеспечивает передачу команд управления и отображение измеренных ионизационной камерой значений.
Метрологически значимым является все встроенное ПО.
В соответствии с Р 50.2.077-2014 уровень защиты ПО измерителя KermaX plus DDP от непреднамеренных и преднамеренных изменений соответствует уровню «низкий».
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения | ||
| Идентификационное наименование ПО | KermaX plus 120-131 | KermaX plus DDP | |
| * Идентификационный номер ПО | xxA, xxB, xxC, xxD, где xx - любые цифры | xxE, где xx - любые цифры | |
| * Идентификационный номер ПО две цифры и буква). | является частью серийного номера прибора (первые | ||
Таблица 2 - Метрологические характеристики измерителя KermaX-plus DDP
| Наименование характеристики | Значение |
| Разрешение индицируемых значений, мкГрм2 | 0,01 |
| Диапазон измерений произведения кермы в воздухе на площадь, мкГрм2 | от 0,10 до 99999,99 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной относительной погрешности измерений произведения кермы в воздухе на площадь, % | ±(7 + 5/(K • A)), где (K • A) - безразмерная величина, численно равная измеренному значению произведения кермы в воздухе на площадь (в мкГр • м ) |
| Диапазон измерений произведения мощности кермы в воздухе на площадь, мкГрм /с | 0,1-3000,0 |
| Пределы допускаемой основной относительной погрешности измерений произведения мощности кермы в воздухе на площадь, % | ±(7 +1/( K • A)) где (K • A) - безразмерная величина, численно равная измеренному значению мощности дозы на площадь (в мкГр м /с) |
| Рабочий диапазон анодных напряжений рентгеновской трубки, кВ | от 50 до 150 |
| Энергетическая зависимость чувствительности в диапазоне измерений относительно чувствительности к рентгеновскому излучению на режиме RQR8 по ГОСТ Р МЭК 61267-2001, %, не более | ±8 |
| Пределы допускаемой дополнительной погрешности, вызванной зависимостью чувствительности измерителя от мощности произведения кермы в воздухе на площадь в диапазоне измерений, % | ±5 |
| Пределы допускаемой дополнительной погрешности, вызванной зависимостью чувствительности измерителя от площади облучения, % | ±5 |
| Пределы допускаемой дополнительной погрешности, вызванной пространственной неоднородностью чувствительности ионизационной камеры, % | ±5 |
| Дрейф показаний измерителя за 1 час, вызванный током утечки, мкГр • м , не более | 0,1 |
| Время установления рабочего режима, мин, не более | 15 |
| Эквивалент по ослаблению ионизационной камеры измерителя, мм А1, не более | 0,5 |
| Пределы допускаемой дополнительной погрешности измерителя, вызванной ослаблением рентгеновского излучения столом для пациента, % | ±15 |
| Пределы допускаемой дополнительной погрешности, вызванной зависимостью чувствительности измерителя от температуры окружающего воздуха в пределах рабочих условий применения, относительно нормальных условий, %/oC | ±0,5 |
| Нормальные условия измерений: о/~' - температура окружающего воздуха, С - атмосферное давление, гПа - относительная влажность, % | от +15 до +25 от 97,3 до 105,3 от 40 до 80 |
| Наименование характеристики | Значение |
| Напряжение питания измерителя, В | от 15 до 29 |
| Потребляемая мощность, В-А, не более | 3 |
| Условия эксплуатации: | |
| о/'ч - температура окружающего воздуха, С | от +10 до +50 |
| - атмосферное давление, кПа | от 70 до 106 |
| - относительная влажность (без конденсации влаги), % | от 30 до 75 |
| Габаритные размеры, мм, не более: | |
| - ионизационных камер модели 120-131: | |
| - длина (с болтом заземления) | 181 |
| - ширина | 166 |
| - высота | 19 |
| - блока управления/отображения: | |
| - длина | 130 |
| - ширина | 139 |
| - высота | 45 |
| Масса, г, не более: | |
| - ионизационных камер модели 120-131 | 270 |
| - блока управления/отображения | 300 |
| Средняя наработка на отказ, ч | 20 000 |
| Средний срок службы, лет | 15 |
наносится типографским способом на титульный лист эксплуатационного документа и на пленочную этикетку, клеящуюся на корпус дисплейного блока измерителя KermaX plus DDP.
Таблица 4 - Комплектность измерителя KermaX plus DDP
| Наименование | Обозначение | Количество |
| Измеритель произведения дозы на площадь KermaX plus DDP в составе: - ионизационная камера модели - блок управления/отображения - блок питания от сети 220 В | 120-131 HS 120-131 IS HS 120-131 RSZKHS 120-131 RS-ZK KermaX-plus DDP | 1 1 или 2 1 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | МП 2103-005-2018 | 1 |
осуществляется по документу МП 2103-005-2018 «ГСИ. Измерители произведения дозы на площадь KermaX plus DDP. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 26 апреля 2018 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ Р 8.804-2012 - поверочная дозиметрическая установка рентгеновского излучения, аттестованная по керме в воздухе, погрешность не более ±3 %;
- рабочий эталон 1-го разряда по ГОСТ Р 8.804-2012 - дозиметр рентгеновского излучения с ионизационными камерами объемом не более 1 см3, погрешность по керме в воздухе не более ±2,5 %;
- рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - измеритель произведения дозы (кермы в воздухе) на площадь, погрешность не более ±4 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Министерства здравоохранения и социального развития РФ № 81н от 21 февраля 2014 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении деятельности в области здравоохранения, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
ГОСТ 4.59-79 Средства измерений ионизирующих излучений. Номенклатура показателей
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ IEC 60580-2011 Изделия медицинские электрические. Измерители произведения дозы на площадь
ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма- излучений Техническая документация фирмы-изготовителя
