| Номер в госреестре | 72855-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-5000, РВС-10000, РВС-20000 |
| Изготовитель | АО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г. Новокузнецк |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-5000, РВС-10000, РВС-20000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные вертикальные цилиндрические РВС-5000, РВС-10000, РВС-20000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемораздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические РВС-5000 №№ Р-28, Р-29, РВС-10000 №№ Р-24, Р-25, Р-26, Р-27, РВС-20000 №№ Р-7, Р-8, Р-9, Р-10, Р-11, Р-12, Р-13, Р-14, Р-15, Р-16, Р-17, Р-18, Р-19, Р-20, Р-21, Р-22, Р-23 расположены: Российская Федерация, Красноярский край, Большеулуйский район, промзона НПЗ, АО «АНПЗ ВНК».

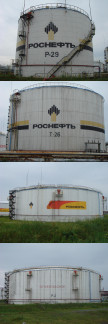

Общий вид резервуаров стальных вертикальных цилиндрических РВС-5000, РВС-10000, РВС-20000 представлен на рисунках 1 - 3.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-5000, РВС-10000, РВС-20000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РВС-5000 | РВС-10000 | РВС-20000 | |
| Номинальная вместимость, м3 | 5000 | 10000 | 20000 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,1 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-5000 | 2 шт. |
| Резервуар стальной вертикальный цилиндрический | РВС-10000 | 4 шт. |
| Резервуар стальной вертикальный цилиндрический | РВС-20000 | 17 шт. |
| Паспорт | - | 23 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-05);
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-5000, РВС-10000, РВС-20000
Приказ Госстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 35 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
