| Номер в госреестре | 72857-18 |
| Наименование СИ | Трансформаторы тока встроенные |
| Обозначение типа СИ | CTIG |
| Изготовитель | "Dongwoo Electric Co., Ltd.", Корея |
| Год регистрации | 2018 |
| Срок свидетельства | 22.10.2024 |
| МПИ (интервал между поверками) | 10 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока встроенные CTIG (далее - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Трансформаторы тока относятся к классу измерительных преобразователей. Принцип действия трансформаторов тока основан на преобразовании силы переменного тока посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности. Ток первичной обмотки создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному.
Трансформаторы тока представляют собой кольцевой магнитный сердечник с обмотками, заключенными в изоляционную оболочку.
Трансформаторы тока являются встроенными, не имеют первичной обмотки. Трансформаторы тока встраиваются в ячейки комплектных распределительных устройств с элегазовой изоляцией (КРУЭ) типов: HSG-144A, HSG-305A, 145SP-1, 145SP-2, 300SR, 550SR и других типов КРУЭ. Функцию первичной обмотки выполняют сборные шины или кабель соответствующего размера, проходящие через отверстие внутреннего диаметра трансформатора.
Трансформаторы тока имеют следующие модификации: CTIG-110, CTIG-220, CTIG-330, CTIG-500.

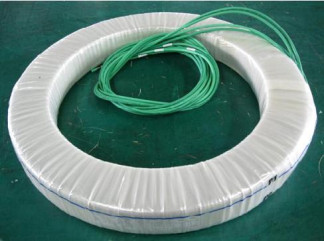

Общий вид трансформаторов тока представлен на рисунке 1.
Пломбирование трансформаторов тока не предусмотрено.
отсутствует.
Основные метрологические и технические характеристики трансформаторов тока представлены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики трансформаторов тока
| Характеристика | Модификации | |||
| CTIG-110 | CTIG-220 | CTIG-330 | CTIG-500 | |
| Номинальное напряжение оборудования, в которое встраиваются трансформаторы тока, кВ | 110 | 220 | 330 | 500 |
| Номинальный первичный ток, А | от 50 до 6000 | |||
| Номинальный вторичный ток, А | 1; 5 | |||
| Номинальная вторичная нагрузка Б2ном с коэффициентом мощности cos ф2=1, В-А | 1; 2; 2,5; 5 | |||
| Номинальная вторичная нагрузка Б2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В-А | 1;3; 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100 | |||
| Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 0,1; 0,2; 0,2S; 0,5; 0,5S; 1 | |||
| Класс точности вторичных обмоток для защиты по ГОСТ 7746-2015 | 5P;10P | |||
| Номинальная частота переменного тока, Гц | 50 | |||
| Габаритные размеры, мм, не более: - внутренний диаметр - внешний диаметр - высота | 214 330 73 | 330 470 40 | 580 740 35 | 580 740 35 |
| Масса, кг, не более | 22,2 | 19,6 | 28,2 | 28,2 |
| Климатическое исполнение по ГОСТ 15150-69 | У3 | |||
наносится методом трафаретной печати на табличку технических данных трансформаторов и типографским способом на титульный лист паспорта.
Таблица 2 - Комплектность трансформаторов тока
| Наименование | Количество |
| Трансформатор тока встроенный CTIG | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя
