| Номер в госреестре | 72858-18 |
| Наименование СИ | Пробники токовые |
| Обозначение типа СИ | EZ-17 мод. 02 и 03 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия |
| Год регистрации | 2018 |
| Срок свидетельства | 22.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пробники токовые EZ-17 модели 02 и 03 предназначены для бесконтактных измерений силы тока синусоидальных, шумовых и импульсных радиопомех.
Принцип работы пробников токовых EZ-17 модели 02 и 03 заключается в создании трансформатора тока с первичной обмоткой в виде провода цепи, в котором проводятся измерения, и вторичной обмоткой состоящей из двух половинок ферритового сердечника.
Конструктивно пробники токовые EZ-17 модели 02 и 03 выполнены в виде двух размыкаемых полуколец с пружинным фиксатором и позволяют обхватывать провод цепи, через который протекает электрический ток. На торце одного из полуколец находится разъем для подключения к измерительному оборудованию.
Модели пробников токовых EZ-17 отличаются коэффициентами калибровки. При этом пробники EZ-17 модели 02 имеют выходное сопротивление 50 Ом, подключаются к измерительным приемникам и используются только для измерения силы тока, а пробники EZ-17 модели 03 имеют реактивное выходное сопротивление и могут использоваться как для измерения силы тока, так и для измерений на устойчивость путем инжекции тока в провод цепи.

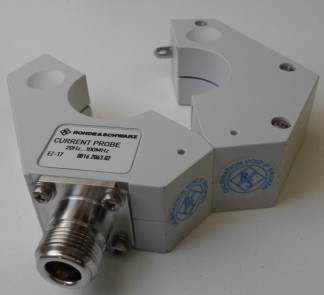

Внешний вид пробников токовых EZ-17 модели 02 и 03, место нанесения знака утверждения типа и знака поверки, а также схема пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
Метрологические и технические характеристики пробников токовых EZ-17 модели 02 и
03 приведены в таблицах 1 - 3.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Диапазон рабочих частот, МГц | от 0,00002 до 200 | |
| Номинальные значения коэффициента калибровки, дБ относительно 1/Ом, в зависимости от рабочей частоты | таблица 2 | |
| Пределы допускаемой абсолютной погрешности определения коэффициента калибровки, дБ, на частотах | от 20 Гц до 2 МГц включ. | ±2,5 |
| от 5 до 100 МГц включ. | ±1,0 | |
| от 125 до 150 МГц включ. | ±3,0 | |
| от 175 до 200 МГц включ. | ±5,0 | |
| Максимальный диаметр охватываемого проводника, мм | 30 | |
| Тип выходного разъема | N, розетка | |
Таблица 2 - Номинальные значения коэффициента калибровки, дБ относительно 1/Ом, в
зависимости от рабочей частоты
| Частота, МГц | Модель 02 | Модель 03 |
| 0,00002 | 81,1 | 81,1 |
| 0,00005 | 73,4 | 73,4 |
| 0,0001 | 67,4 | 67,4 |
| 0,0002 | 61,1 | 61,1 |
| 0,0005 | 53,1 | 53,1 |
| 0,001 | 47,6 | 47,6 |
| 0,002 | 41,8 | 41,8 |
| 0,005 | 34,1 | 34,1 |
| 0,01 | 28,3 | 28,3 |
| 0,02 | 22,3 | 22,3 |
| 0,05 | 14,5 | 14,5 |
| 0,1 | 8,6 | 8,2 |
| 0,2 | 2,8 | 2,3 |
| 0,5 | -3,9 | -5,5 |
| 1 | -7,6 | -10,8 |
| 2 | -9,3 | -14,7 |
| 5 | -9,7 | -17,0 |
| 10 | -9,9 | -17,4 |
| 20 | -9,9 | -17,3 |
| 50 | -10,1 | -16,7 |
| 100 | -10,3 | -16,0 |
| 125 | -10,4 | -15,2 |
| 150 | -10,0 | -13,8 |
| 175 | -9,0 | -10,5 |
| 200 | -4,7 | -8,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 40 °С, %, не более | от +15 до +35 85 |
| Условия хранения и транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 40 °С, %, не более | от -25 до +70 95 |
| Масса, кг, не более | 0,6 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 95x84x26 |
наносится на боковую часть пробников токовых EZ-17 модели 02 и 03 методом наклейки в соответствии с рисунком 1 и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Пробники токовые | EZ-17 модели 02 или 03 | 1 шт. |
| Комплект ЗИП | - | 1 компл. |
| Упаковочная коробка | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-5470-441-2018 | 1 экз. |
осуществляется по документу РТ-МП-5470-441-2018 «ГСИ. Пробники токовые EZ-17 модели
02 и 03. Методика поверки», утвержденному ФБУ «Ростест-Москва» 20 августа 2018 года. Основные средства поверки:
- анализатор цепей векторный ZNC3 (регистрационный номер в Федеральном информационном фонде 49105-12);
- анализатор спектра низкочастотный UPV с опцией В1 (регистрационный номер в Федеральном информационном фонде 48123-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на переднюю панель пробников EZ-17 модели 02 и 03 в соответствии с рисунком 1 или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 30805.16.1.2-2013 (CISPR 16-1-2:2006) Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1 - 2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам. Техническая документация фирмы «Rohde & Schwarz GmbH & Co. KG»
| Зарегистрировано поверок | 178 |
| Поверителей | 10 |
| Актуальность данных | 16.09.2024 |
