| Номер в госреестре | 72876-18 |
| Наименование СИ | Модули аналоговые входные |
| Обозначение типа СИ | C-4AI |
| Изготовитель | "SE-Elektronic GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 22.10.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули аналоговые входные C-4AI (далее - модули) предназначены для измерительных преобразований аналоговых сигналов силы и напряжения постоянного тока в цифровые сигналы.
Принцип действия модулей заключается в аналого-цифровом преобразовании входных сигналов силы и напряжения постоянного тока.
Конструктивно модули состоят из печатной платы, закрытой алюминиевым корпусом, имеющей следующие контакты для подключения:
- аналоговый вход для питания от источника переменного или постоянного тока и заземления модулей;
- цифровой выход для управления, измерений, программирования;
- 4 аналоговых входа для измерений силы и напряжения постоянного тока;
- 2 аналоговых выхода силы и напряжения постоянного тока соответственно, предназначенные для питания подключаемых датчиков.
Модули монтируются на 35 мм DIN рейку.

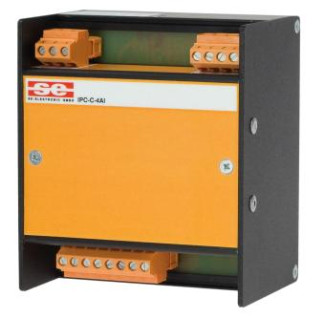

Общий вид модулей с местами пломбировки от несанкционированного доступа и нанесения знака поверки представлен на рисунке 1.
В модулях установлено встроенное ПО, которое выполняет функции сбора, обработки и хранения данных. Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики модулей нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) систем предприятием-изготовителем и недоступна для потребителя.
Управление и визуализация результатов измерений реализуются при помощи внешнего ПО. Внешнее ПО не является метрологически значимым.
С помощью внешнего ПО модули сохраняют все данные, необходимые для эксплуатации, на встроенной микросхеме памяти для настройки конфигураций (F-RAM), при помощи которой можно переносить данные с одних модулей на другие.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -средний в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| встроенное ПО | внешнее ПО | |
| Идентификационное наименование ПО | FW C-4AI | Work |
| Номер версии (идентификационный номер ПО), не ниже | 22.00 | 07.05.04 |
| Цифровой идентификатор ПО | - | - |
Основные метрологические и технические характеристики модулей приведены в таблицах 2, 3.
Таблица 2 - Основные метрологические характеристики модулей
| Преобразуемая физическая величина | Диапазон входных значений | Диапазон выходных значений | Пределы допускаемой относительной погрешности преобразований, % |
| Напряжение постоянного тока | от 0 до 10 В | 8 бит | ±2 |
| Сила постоянного тока | от 0 до 20 мА | 8 бит | ±2 |
Таблица 3 - Основные технические характеристики модулей
| Характеристика | Значение |
| Параметры питания: - напряжение питания переменного тока, В - частота питания переменного тока, Гц - напряжение питания постоянного тока, В | от 21,6 до 26,4 от 50 до 60 от 19,2 до 28,8 |
| Потребляемая мощность, не более: - при питании от источника переменного тока, В-А - при питании от источника постоянного тока, Вт | 6,5 5 |
| Рабочие условия измерений: - температура окружающей среды, °С - влажность окружающего воздуха при температуре +25 °С, % | от 0 до +50 от 10 до 95 |
| Габаритные размеры (ширинахвысотахтолщина), мм, не более | 95x108,5x77 |
| Масса, кг, не более | 0,4 |
| Средняя наработка на отказ, ч | 96000 |
| Средний срок службы, лет | 10 |
наносится на переднюю панель модулей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность модулей представлена в таблице 4.
Таблица 4 - Комплектность модулей
| Наименование | Обозначение | Количество |
| Модуль аналоговый входной C-4AI | - | 1 шт. |
| Контроллер E-DDC3.2 | - | 1 * 1 шт. |
| Руководство по эксплуатации | G 02 83 44 C -4AI | 1 экз. |
| Методика поверки | ИЦРМ-МП-137-18 | 1 экз. |
| Примечание - - поставляется по требованию заказчика. | ||
осуществляется по документу ИЦРМ-МП-137-18 «Модули аналоговые входные C-4AI. Методика поверки», утверждённому ООО «ИЦРМ» 24.08.2018 г.
Основное средство поверки - калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус модулей и (или) свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
