Источники питания постоянного тока серии N5700 (далее - источники) предназначены для воспроизведения и измерений напряжения и силы постоянного тока.
Источники питания постоянного тока серии N5700 (далее - источники) предназначены для воспроизведения и измерений напряжения и силы постоянного тока.
| Номер в госреестре | 72877-18 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | N5700 |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2018 |
| Срок свидетельства | 22.10.2024 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока серии N5700 (далее - источники) предназначены для воспроизведения и измерений напряжения и силы постоянного тока.
Источники питания являются электронными устройствами различной мощности, формирующие на выходе из напряжения сети питания, регулируемые стабилизированные напряжение и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и отображаются на жидкокристаллических цифровых индикаторах.
Управление и контроль режимов работы источников осуществляется встроенным микропроцессором.
Источники являются одноканальными и могут функционировать в режимах стабилизации напряжения, стабилизации тока, локального управления, дистанционного управления с внешнего ПК через интерфейсы USB, LAN, GPIB, дистанционного управления путем подачи аналогового сигнала.
Регулировка выходных напряжения и силы тока осуществляется независимо. Возможно последовательное (до двух шт.) и параллельное (до четырех шт.) соединение источников для увеличения выходного напряжения и тока.
Источники снабжены защитой от перегрева (OTP), защитой от перегрузки по напряжению (OVP), защитой от перегрузки по току (OCP), защитой от падения напряжения ниже установленного уровня (UVL). Комбинация двух защит OVP и UVL позволяет задавать требуемый диапазон напряжений для чувствительных нагрузок.
Для исключения случайного изменения настроек органы управления лицевой панели могут блокироваться.
Источники выпускаются в 24-х модификациях: Ю741А, N5742A, N5743A, N5744A, N5745A, N5746A, N5747A, N5748A, N5749A, N5750A, N5751A, N5752A, N5761 А, N5762A, N5763A, N5764A, N5765A, N5766A, N5767A, N5768A, N5769A, N5770A, N5771A, N5772A, отличающихся между собой значениями выходных напряжения, тока, мощности.
Конструктивно источники выполнены в виде моноблока в металлическом корпусе, позволяющим размещение в стандартной 19-дюймовой стойке.
На передней панели источников расположены: клавиша включения/выключения источника питания, вентиляционные отверстия, жидкокристаллические цифровые семисегментные индикаторы для отображения выходных напряжения и тока, светодиодные сигнальные индикаторы для отображения состояния источника в процессе работы, функциональные клавиши и поворотные регуляторы, с помощью которых производится грубая или точная настройка уровня выходного напряжения или тока.
На задней панели источников расположены: выходные разъемы, разъем сети питания, разъемы интерфейсов USB DEVICE, LAN, GPIB, разъем для дистанционного управления, блок DIP-переключателей для выбора режима дистанционного управления, клеммы заземления, вентиляционные отверстия.

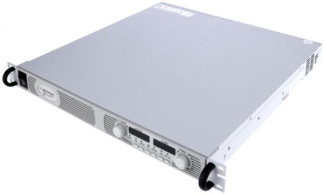

Общий вид источников представлен на рисунках 1 - 7.
Для предотвращения несанкционированного доступа к внутренним частям приборов корпус пломбируется бумажным стикером.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 8.
Рисунок 3 - Общий вид источников питания постоянного тока серии N5700.
I
С*
Вид передней панели
Источники работают под управлением встроенного программного обеспечения (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. ПО заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
N5700 Series Firmware |
|
Номер версии (идентификационный номер ПО) |
Не ниже B.00.08.309 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Выходные параметры
|
Модификация |
Максимальное напряжение на выходе, В |
Максимальная сила тока на выходе, А |
Максимальная выходная мощность, Вт |
|
Ш741А |
6 |
100 |
600 |
|
Ш742А |
8 |
90 |
720 |
|
Ш743А |
12,5 |
60 |
750 |
|
Ш744А |
20 |
38 |
760 |
|
Ш745А |
30 |
25 |
750 |
|
Ш746А |
40 |
19 |
760 |
|
Ш747А |
60 |
12,5 |
750 |
|
Ш748А |
80 |
9,5 |
760 |
|
Ш749А |
100 |
7,5 |
750 |
|
Ш750А |
150 |
5 |
750 |
|
Ш751А |
300 |
2,5 |
750 |
|
Ш752А |
600 |
1,3 |
780 |
|
Ш761А |
6 |
180 |
1080 |
|
Ш762А |
8 |
165 |
1320 |
|
Ш763А |
12,5 |
120 |
1500 |
|
Ш764А |
20 |
76 |
1520 |
|
Ш765А |
30 |
50 |
1500 |
|
Ш766А |
40 |
38 |
1520 |
|
Ш767А |
60 |
25 |
1500 |
|
Ш768А |
80 |
19 |
1520 |
|
Ш769А |
100 |
15 |
1500 |
|
Ш770А |
150 |
10 |
1500 |
|
Ш771А |
300 |
5 |
1500 |
|
Ш772А |
600 |
2,6 |
1560 |
Таблица 3 - Метрологические характеристики в режиме стабилизации напряжения
|
Модификация |
Пределы допускаемой абсолютной погрешности воспроизведения / измерений напряжения постоянного тока, В |
Нестабильность напряжения на выходе |
Уровень пульсаций выходного напряжения, мВ 1) |
|
|
при изменении напряжения питания, мВ |
при изменении тока нагрузки, мВ |
|||
|
Ш741А |
±(0,0005-U+0,003) / ±(0,001 •-U+0,006) |
±2,6 |
±2,6 |
8 |
|
Ш742А |
±(0,0005^U+0,004) / ±(0,001 •-U+0,008) |
±2,8 |
±2,8 |
8 |
|
Ш743А |
±(0,0005-U+0,00625) / ±(0,001U+0,0125) |
±3,25 |
±3,25 |
8 |
|
Ш744А |
±(0,0005^U+0,01) / ±(0,001 •-U+0,02) |
±4 |
±4 |
8 |
|
N5745А |
±(0,0005^U+0,015) / ±(0,001 •-U+0,03) |
±5 |
±5 |
8 |
|
Ш746А |
±(0,0005^U+0,02) / ±(0,001 •-U+0,04) |
±6 |
±6 |
8 |
|
N5747А |
±(0,0005-U+0,03) / ±(0,001 •-U+0,06) |
±8 |
±8 |
8 |
|
N5748А |
±(0,0005^U+0,04) / ±(0,001 •-U+0,08) |
±10 |
±10 |
8 |
|
N5749А |
±(0,0005^U+0,05) / ±(0,001-U+0,1) |
±12 |
±12 |
8 |
|
N5750А |
±(0,0005^ U+0,075) / ±(0,001 U+0,15) |
±17 |
±17 |
12 |
|
Ш751А |
±(0,0005^ U+0,15) / ±(0,001 U+0,3) |
±32 |
±32 |
20 |
|
N5752А |
±(0,0005^U+0,3) / ±(0,001 U+0,6) |
±62 |
±62 |
60 |
|
N5761А |
±(0,0005- U+0,003) / ±(0,001 U+0,006) |
±2,6 |
±2,6 |
8 |
|
N5762А |
±(0,0005^ U+0,004) / ±(0,001 U+0,008) |
±2,8 |
±2,8 |
8 |
|
N5763А |
±(0,0005- U+0,00625) / ±(0,001 U+0,0125) |
±3,25 |
±3,25 |
8 |
|
Ш764А |
±(0,0005^ U+0,01) / ±(0,001 U+0,02) |
±4 |
±4 |
8 |
|
N5765А |
±(0,0005- U+0,015) / ±(0,001 U+0,03) |
±5 |
±5 |
8 |
|
N5766А |
±(0,0005^ U+0,02) / ±(0,001 U+0,04) |
±6 |
±6 |
8 |
|
N5767А |
±(0,0005-U+0,03) / ±(0,001 U+0,06) |
±8 |
±8 |
8 |
|
N5768А |
±(0,0005-U+0,04) / ±(0,001 U+0,08) |
±10 |
±10 |
8 |
|
Ш769А |
±(0,0005-U+0,05) / ±(0,001 U+0,1) |
±12 |
±12 |
8 |
|
Модификация |
Пределы допускаемой абсолютной погрешности воспроизведения / измерений напряжения постоянного тока, В |
Нестабильность напряжения на выходе |
Уровень пульсаций выходного напряжения, мВ 1) |
|
|
при изменении напряжения питания, мВ |
при изменении тока нагрузки, мВ |
|||
|
Ш770А |
±(0,0005-U+0,075) / ±(0,001-U+0,15) |
±17 |
±17 |
12 |
|
Ш771А |
±(0,0005-U+0,15) / ±(0,001-U+0,3) |
±32 |
±32 |
20 |
|
Ш772А |
±(0,0005^U+0,3) / ±(0,001-U+0,6) |
±62 |
±62 |
60 |
|
Примечания 1) - среднеквадратическое значение; U - воспроизводимое/измеренное значение напряжения, В |
||||
Таблица 4 - Метрологические характеристики в режиме стабилизации тока
|
Модификация |
Пределы допускаемой абсолютной погрешности воспроизведения / измерений силы постоянного тока, А |
Нестабильность силы тока на выходе |
Уровень пульсаций выходного тока, мА 1) |
|
|
при изменении напряжения питания, мА |
при изменении напряжения на нагрузке, мА |
|||
|
Ш741А |
±(0,0011+0,1) / ±(0,0011+0,3) |
±12 |
±25 |
200 |
|
Ш742А |
±(0,0011+0,09) / ±(0,0011+0,27) |
±11 |
±23 |
180 |
|
N5743А |
±(0,001-I+0,06) / ±(0,001-I+0,18) |
±8 |
±17 |
120 |
|
N5744А |
±(0,001 -I+0,038) / ±(0,0011+0,114) |
±5,8 |
±12,6 |
76 |
|
Ш745А |
±(0,0011+0,025) / ±(0,0011+0,075) |
±4,5 |
±10 |
63 |
|
N5746А |
±(0,0011+0,019) / ±(0,0011+0,057) |
±3,9 |
±8,8 |
48 |
|
N5747А |
±(0,0011+0,0125) / ±(0,0011+0,0375) |
±3,25 |
±7,5 |
38 |
|
N5748А |
±(0,001 •1+0,0095) / ±(0,0011+0,0285) |
±2,95 |
±6,9 |
29 |
|
N5749А |
±(0,001 •1+0,0075) / ±(0,001 •1+0,0225) |
±2,75 |
±6,5 |
23 |
|
Ш750А |
±(0,0011+0,005) / ±(0,0011+0,015) |
±2,5 |
±6 |
18 |
|
N5751А |
±(0,001 •1+0,0025) / ±(0,001 •1+0,0075) |
±2,25 |
±5,5 |
13 |
|
N5752А |
±(0,001 •1+0,0013) / ±(0,0011+0,0039) |
±2,13 |
±5,26 |
8 |
|
N5761А |
±(0,0011+0,18) / ±(0,0011+0,54) |
±20 |
±41 |
360 |
|
Модификация |
Пределы допускаемой абсолютной погрешности воспроизведения / измерений силы постоянного тока, А |
Нестабильность силы тока на выходе |
Уровень пульсаций выходного тока, мА 1 |
|
|
при изменении напряжения питания, мА |
при изменении напряжения на нагрузке, мА |
|||
|
Ш762А |
±(0,001-1+0,165) / ±(0,001-1+0,495) |
±18,5 |
±38 |
330 |
|
Ш763А |
±(0,001-1+0,12) / ±(0,001-1+0,36) |
±14 |
±29 |
240 |
|
Ш764А |
±(0,001 -1+0,076) / ±(0,001-1+0,228) |
±9,6 |
±20,2 |
152 |
|
Ш765А |
±(0,001-1+0,05) / ±(0,001-1+0,15) |
±7 |
±15 |
125 |
|
Ш766А |
±(0,001 -1+0,038) / ±(0,001 -1+0,114) |
±5,8 |
±12,6 |
95 |
|
Ш767А |
±(0,001 -1+0,025) / ±(0,001 -1+0,075) |
±4,5 |
±10 |
75 |
|
N5768А |
±(0,001 -1+0,019) / ±(0,001 -1+0,057) |
±3,9 |
±8,8 |
57 |
|
N5769А |
±(0,001 -1+0,015) / ±(0,001 -1+0,045) |
±3,5 |
±8 |
45 |
|
N5770А |
±(0,001-1+0,01) / ±(0,001-1+0,03) |
±3 |
±7 |
35 |
|
Ш771А |
±(0,001 -1+0,005) / ±(0,001 -1+0,015) |
±2,5 |
±6 |
25 |
|
N5772А |
±(0,001-1+0,0026) / ±(0,001 -1+0,0078) |
±2,26 |
±5,5 |
12 |
|
Примечания 1) - среднеквадратическое значение; I - воспроизводимое/измеренное значение силы тока, А |
||||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: |
|
|
- напряжение переменного тока, В |
от 85 до 265 |
|
- частота переменного тока, Гц |
от 47 до 63 |
|
Г абаритные размеры (длинахширинахвысота), мм |
432,8x422,8x43,6 |
|
Масса, кг |
|
|
- модификации мощностью до 780 Вт |
7 |
|
- модификации мощностью свыше 780 Вт |
8,5 |
|
Рабочие условия измерений: |
|
|
- температура окружающего воздуха, °С |
от 0 до +40 |
|
- относительная влажность воздуха, % |
до 90 |
наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока серии N5700 (модификация по заказу) |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 206.1-105-2018 |
1 экз. |
осуществляется по документу МП 206.1-105-2018 «Источники питания постоянного тока серии N5700. Методика поверки», утвержденному ФГУП «ВНИИМС» 21.05.2018 г.
Основные средства поверки: мультиметр 3458А (регистрационный номер в Федеральном информационном фонде № 25900-03); катушки электрического сопротивления Р310, Р321 (регистрационный номер в Федеральном информационном фонде № 1162-58); шунт токовый АКИП-7501 (регистрационный номер в Федеральном информационном фонде № 49121-12); микровольтметр В3-57 (регистрационный номер в Федеральном информационном фонде № 7657-80).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к источникам питания постоянного тока серии N5700
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
