| Номер в госреестре | 72887-18 |
| Наименование СИ | Тестеры полупроводниковых компонентов |
| Обозначение типа СИ | серии SPEA DOT100 |
| Изготовитель | "SPEA S.p.А.", Италия |
| Год регистрации | 2018 |
| Срок свидетельства | 22.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры полупроводниковых компонентов серии SPEA DOTIOO, SPEA DOT400 (далее по тексту - тестеры) предназначены для воспроизведений и измерений напряжения и силы постоянного тока.
Принцип действия тестеров основан на сравнении с помощью быстродействующих аналого-цифровых преобразователей выходных сигналов микросхем с известным эталонным откликом на задаваемую тестовую последовательность функционального контроля (далее по тексту - ФК), формируемым тестером.
Тестеры применяются для комплексной автоматизированной проверки микросхем широкой номенклатуры методами функционального алгоритмического контроля и параметрических измерений, а также для контроля и измерений параметров микросхем на пластинах и в корпусированном виде при разработке, испытаниях, производстве и входном контроле.
Тестеры имеют единую архитектуру построения, позволяют проводить гибкое конфигурирование в зависимости от требований по тестированию.
Тестеры обеспечивают снятие статических и динамических характеристик. Набор модулей позволяет проводить тестирование полупроводниковых компонентов цифрового, аналогового и смешанного типов.
Тестеры обеспечивают формирование входных воздействий на выводы интегральных микросхем (далее по тексту - ИМС) и полупроводниковые кристаллы на каждом канале в режимах:
- импульсном с возвратом к нулю или единице с поканально-независимым заданием момента начала и окончания импульса;
- потенциальном с поканально-независимым заданием момента переключения уровней и состояния.
Тестеры изготавливаются в двух исполнениях SPEA D0T100 и SPEA D0T400, отличающихся внешним видом и составом.
В зависимости от конфигурации тестеры состоят из основного измерительного блока, включающего источник питания, и отдельно стоящей управляющей электронновычислительной машиной ЭВМ на базе персонального компьютера. Дополнительно, в зависимости от конфигурации тестер может быть укомплектован дополнительной стойкой с силовыми функциональными модулями.
Измерительный блок построен по модульному принципу, в зависимости от назначения тестеры комплектуются измерительными и функциональными модулями.
Тестеры SPEA D0T400 могут комплектоваться следующими модулями:
- модули DYPE200 - каждый модуль включает в свой состав 96 независимых аналоговоцифровых измерительных каналов (каналы типов №№ 2, 3, 4, 5, 7) с максимальной тактовой частотой 5 и 50 МГц. Общее количество каналов в тестере может составлять до 1536;
- модули DYLPS100 - каждый модуль включает в свой состав 16 каналов источников питания низкой мощности (каналы типов №№ 1, 2), в состав каждого источника питания входит измеритель силы и напряжения постоянного тока с возможностью оцифровки сигнала, средства синхронизации, временных измерений и управления. Все источники питания поддерживают работу как по отдельности, так и при параллельном/последовательном включении посредством внутренней/внешней коммутации;
- модули IPPS - включают в свой состав 4-х канальный источник питания (каналы типа № 1), в состав каждого источника входит измеритель силы (каналы типа № 3) и напряжения (каналы типа № 2) постоянного тока;
- источник напряжения и силы постоянного тока высоковольтный HVS - включает в свой состав одноканальный источник питания высокого напряжения постоянного тока (каналы типа № 1) с измерителем напряжения (каналы типа № 2 и № 4) и силы постоянного тока (каналы типа № 3).
Тестеры SPEA DOTIOO комплектуются модулями DXPE100 - каждый модуль включает в свой состав 3 секции по 8 независимых аналогово-цифровых измерительных каналов/измерительных источников питания DPS (каналы типов №№ 2, 3, 4, 5, 7) с максимальной тактовой частотой 5 МГц и 3 секции по 8 независимых цифровых каналов с максимальной частотой до 50 МГц и один мультиплексированный аналоговый канал. Общее количество каналов в тестере может составлять до 768. В состав каждого источника питания DPS первой секции входит измеритель силы и напряжения постоянного тока с возможностью оцифровки сигнала, средства синхронизации, временных измерений и управления. Все источники питания поддерживают работу как по отдельности, так и параллельное/последовательное включение посредством внутренней/внешней коммутации.
В зависимости от конфигурации тестеров, измерительный блок может быть размещен как на манипуляторе, так и выполнен в виде настольного исполнения. Измерительный блок имеет принудительное воздушное охлаждение.
Каналы всех функциональных и измерительных модулей выведены на специализированный интерфейс с нулевым усилием. Через загрузочную плату, контактирующую со специализированным интерфейсом производится подключение объекта контроля к тестерам.
Модификация (конфигурация) тестеров определяется установленными типами функциональных модулей и их количеством. Данная информация не отражается в обозначении.
Выбор той или иной установки, ее конфигурации и необходимого количества каналов производится пользователем на основе решаемых задач.

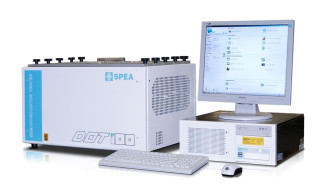

Общий вид тестеров, места пломбирования и нанесения знака поверки представлены на рисунках 1 и 2.
Программное обеспечение (далее по тексту - ПО) тестеров включает общее программное обеспечение (ОПО) - операционную систему MS Windows XP/7/8/10 и встроенное специальное программное обеспечение (далее по тексту - СПО) - «ATOS».
СПО «ATOS» является метрологически значимым. Оно позволяет задавать параметры измерений. С помощью СПО проводится управление процессами измерений. Метрологические характеристики тестеров нормированы с учетом влияния СПО «ATOS».
Идентификационные данные СПО приведены в таблице 1:
Таблица 1 - Идентификационные данные СПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование СПО | ATOS |
| Номер версии (идентификационный номер СПО), не ниже | 2,7 |
| Цифровой идентификатор СПО | - |
Метрологически значимая часть CПО тестеров и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики тестеров приведены в таблицах 2-4.
Таблица 2 - Общие метрологические характеристики тестеров SPEA D0T400
| Наименование характеристики | Значение |
| Модуль DYPE200 | |
| Секция аналогово/цифровых каналов с тактовой частотой до 5 МГц | |
| Диапазоны воспроизведений напряжения постоянного тока по каналам типа № 1, В | от -1,5 до +10 от -1 до +6,5 от -0,5 до 3 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока по каналам типа № 1*, В: - для диапазона от -1,5 до +10 В - для диапазона от -1 до +6,5 В - для диапазона от -0,5 до +3 В | ±(0,001-^p.v+0,016) ±(0,001-^p.v+0,008) ±(0,001- ap.v.+0,005) |
| Диапазоны воспроизведений силы постоянного тока по каналам типа № 1, мА | от -32 до +32 от -8 до +8 от -2 до +2 от -0,512 до +0,512 от -0,128 до +0,128 от -0,032 до +0,032 от -0,008 до +0,008 от -0,002 до +0,002 |
| Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока по каналам типа № 1*, мкА: - для диапазона от -32 до +32 мА - для диапазона от -8 до +8 мА - для диапазона от -2 до +2 мА - для диапазона от -0,512 до +0,512 мА - для диапазона от -0,128 до +0,128 мА - для диапазона от -0,032 до +0,032 мА - для диапазона от -0,008 до +0,008 мА - для диапазона от -0,002 до +0,002 мА | ±[0,001/p.v+160+(Vdut-4)-32 В'1] ±[0,001/p.v.+40+(Vdut-4)-8 В'1] ±[0,001/p.v.+10+(Vdut-4)-2 В-1] ±[0,001/p.v.+2,56+(Vdut-4)0,512 В'1] ±[0,001/p.v.+0,64+(Vdut-4)-0,128 В'1] ±[0,001/p.v.+0,16+(Vdut-4)-0,032 В'1] ±[0,001/p.v.+0,04+(Vdut-4)-0,008 В'1] ±[0,001/p.v.+0,01+(Vdut-4)-0,002 В-1] |
| Диапазоны измерений напряжения постоянного тока по каналам типа № 1, В | от -1,5 до +10 от -1 до +6,5 от -0,5 до +3 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока по каналам типа № 1*, В: - для диапазона от -1,5 до +10 В - для диапазона от -1 до +6,5 В - для диапазона от -0,5 до +3 В | ±(0,001 •'^изм +0,004) ±(0,001 •иизм +0,003) ±(0,001 •Цизм +0,0015) |
| Диапазоны измерений силы постоянного тока по каналам типа № 1, мА | от -32 до +32 от -8 до +8 от -2 до +2 от -0,512 до +0,512 от -0,128 до +0,128 от -0,032 до +0,032 от -0,008 до +0,008 от -0,002 до +0,002 |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока по каналам типа № 1*, мкА: - для диапазона от -32 до +32 мА - для диапазона от -8 до +8 мА - для диапазона от -2 до +2 мА - для диапазона от -0,512 до +0,512 мА - для диапазона от -0,128 до +0,128 мА - для диапазона от -0,032 до +0,032 мА - для диапазона от -0,008 до +0,008 мА - для диапазона от -0,002 до +0,002 мА | ±[0,001/p.v.+80+(Fdut-4)-32 В'1] ±[0,001/p.v.+20+(Fdut-4)-8 В'1] ±[0,001/p.v.+5+(Fdut-4)-2 В-1] ±[0,001/p.v.+1,28+(Fdut-4)0,512 В'1] ±[0,001/p.v.+0,32+(Fdut-4)-0,128 В'1] ±[0,001/p.v.+0,08+(Fdut-4)-0,032 В'1] ±[0,001/p.v.+0,02+(Fdut-4)-0,008 В-1] ±[0,001/p.v.+0,006+(Fdut-4) 0,002 В-1] |
| Диапазоны воспроизведений напряжения постоянного тока по каналам типа № 2, В | от -1,5 до +10 от -1 до + 6,5 от -0,5 до +3 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока по каналам типа № 2*, В: - для диапазона от -1,5 до +10 В - для диапазона от -1 до +6,5 В - для диапазона от -0,5 до +3 В | ±(0,001-Up.v.+0,016) ±(0,001-Up.v.+0,008) ±(0,001-Up.v.+0,005) |
| Наименование характеристики | Значение |
| Диапазоны измерений напряжения постоянного тока по каналам типа № 2, В | от -1,5 до +10 от -1 до +6,5 от -0,5 до +3 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока по каналам типа № 2*, В: - для диапазона от -1,5 до +10 В - для диапазона от -1 до +6,5 В - для диапазона от -0,5 до +3 В | ±(0,001 •'^изм +0,015) ±(0,001 •^изм +0,012) ±(0,001 •'^изм +0,010) |
| Секция аналогово/цифровых каналов с тактовой частотой до 50 МГц | |
| Диапазоны воспроизведений напряжения постоянного тока по каналам типа № 1, В | от -1,5 до +10 от -1 до +6,5 от -0,5 до 3 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока по каналам типа № 1*, В: - для диапазона от -1,5 до +10 В - для диапазона от -1 до +6,5 В - для диапазона от -0,5 до +3 В | ±(0,001 •-Up.v+0,02) ±(0,001Up.v.+0,012) ±(0,001Up.v.+ 0,008) |
| Диапазоны воспроизведений силы постоянного тока по каналам типа № 1, мА | от -32 до +32 от -8 до +8 от -2 до +2 от -0,512 до +0,512 от -0,128 до +0,128 от -0,032 до +0,032 от -0,008 до +0,008 от -0,002 до +0,002 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока по каналам типа № 1*, мкА: | |
| - для диапазона от -32 до +32 мА - для диапазона от -8 до +8 мА - для диапазона от -2 до +2 мА - для диапазона от -0,512 до +0,512 мА - для диапазона от -0,128 до +0,128 мА - для диапазона от -0,032 до +0,032 мА - для диапазона от -0,008 до +0,008 мА - для диапазона от -0,002 до +0,002 мА | ±[0,001'/p.v.+160+(Vdut-4)-32 В'1] ±[0,001'/p.v.+40+(Vdut-4)-8 В-1] ±[0,001/p.v.+10+(Vdut-4)-2 В-1] ±[0,00Mp.v.+2,56+(Vdut-4)0,512 В'1] ±[0,001 -/p.v.+0,64+(Vdut-4) 0,128 В'1] ±[0,001 -/p.v.+0,16+(Vdut-4)- 0,032 В'1] ±[0,001 -7p.v.+0,04+(Vdut-4) 0,008 В'1] ±[0,001'/p.v.+0,01+(Vdut-4)-0,002 В-1] |
| от -1,5 до +10 | |
| Диапазоны измерений напряжения постоянного тока по каналам типа № 1, В | от -1 до +6,5 от -0,5 до +3 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного | |
| тока по каналам типа № 1*, В: | |
| - для диапазона от -1,5 до +10 В - для диапазона от -1 до +6.5 В - для диапазона от -0,5 до +3 В | ±(0,001'Цизм+ 0,012) ±(0,001 •иизм+0,006) ±(0,001-^+0,004) |
| Диапазоны измерений силы постоянного тока по каналам типа № 1, мА | от -32 до +32 от -8 до +8 от -2 до +2 от -0,512 до +0,512 от -0,128 до +0,128 от -0,032 до +0,032 от -0,008 до +0,008 от -0,002 до +0,002 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока по каналам типа № 1*, мкА: - для диапазона от -32 до +32 мА - для диапазона от -8 до +8 мА - для диапазона от -2 до +2 мА - для диапазона от -0,512 до +0,512 мА - для диапазона от -0,128 до +0,128 мА - для диапазона от -0,032 до +0,032 мА - для диапазона от -0,008 до +0,008 мА - для диапазона от -0,002 до +0,002 мА | ±[0,001-/p.v.+ 80+(Vdut-4)-32 В-1] ±[0,00Mp.v.+20+(Vdut-4)-8 В'1] ±[0,00Mp.v+5+(Vdut-4)-2 В-1] ±[0,00Mp.v.+1,28+(Vdut-4)0,512 В'1] ±[0,001 -7p.v.+0,32+(Vdut-4)- 0,128 В'1] ±[0,001 Tp.v.+0,08+(Vdut-4)- 0,032 В'1] ±[0,001 •/p.v.+0,02+(Vdut-4)-0,008 В-1] ±[0,001 •7p.v.+0,006+(Vdut-4) 0,002 В-1] |
| Диапазоны воспроизведений напряжения постоянного тока по каналам типа № 2, В | от -1 до +6,5 от -0,5 до +3 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока по каналам типа № 2*, В: - для диапазона от -1 до +6,5 В - для диапазона от -0,5 до +3 В | ±(0,001-^p.v.+0,012) ±(0,001 • £/p.v.+0,008) |
| Диапазоны измерений напряжения постоянного тока по каналам типа № 2, В | от -1 до +6,5 от -0,5 до +3 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока по каналам типа № 2*, В: - для диапазона от -1 до +6,5 В - для диапазона от -0,5 до +3 В | ±(0,001-tfp.v.+ 0,025) ±(0,001-tfp.v.+ 0,015) |
| Модуль DYLPS | |
| Диапазоны воспроизведений напряжения постоянного тока по каналам типа № 1, В | от -10 до +10 от -5 до +5 от -2,5 до +2,5 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока по каналам типа № 1*, В: - для диапазона от -10 до +10 В - для диапазона от -5 до +5 В - для диапазона от -2,5 до +2,5 В | ±(0,005^p.v.+0,002) ±(0,005^p.v.+0,001) ±(0,01^p.v.+0,0005) |
| Наименование характеристики | Значение |
| Диапазоны воспроизведений силы постоянного тока по каналам типа № 1, мА | от -500 до +500 от -20 до +20 от -2 до +2 от -0,2 до +0,2 от -0,02 до +0,02 |
| Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока по каналам типа № 1*, мкА: - для диапазона от -500 до +500 мА - для диапазона от -20 до +20 мА - для диапазона от -2 до +2 мА - для диапазона от -0,2 до +0,2 мА - для диапазона от -0,02 до +0,02 мА | ±[0,0003-/p.v.+250+(Fdut-10)-15 В-1] ±[0,0002-/p.v.+10+(Fdut-10)-0,5 В-1] ±[0,0002-/p.v.+1+(Fdut-10)-0,05 В-1] ±[0,0002-/p.v.+0,1+(Fdut-10)-0,005 В-1] ±[0,0002-/p.v.+0,01+(Fdut-10)-0,001 В-1] |
| Диапазоны измерений напряжения постоянного тока по каналам типа № 3, В | от -10 до +10 от -5 до +5 от -2,5 до +2,5 от -1,25 до +1,25 от -0,625 до +0,625 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока по каналам типа № 3*, В: - для диапазона от -10 до +10 В - для диапазона от -5 до +5 В - для диапазона от -2,5 до +2,5 В - для диапазона от -1,25 до +1,25 В - для диапазона от -0,625 до +0,625 В | ±(0,001 •Цизм +0,002) ±(0,001 •Цизм +0,001) ±(0,001 •Цизм +0,0005) ±(0,001 •Цизм +0,0003) ±(0,01 •Цизм +0,0002) |
| Диапазоны измерений силы постоянного тока по каналам типа № 3, мА | от -500 до +500 от -20 до +20 от -2 до +2 от -0,2 до +0,2 от -0,02 до +0,02 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений постоянного тока по каналам типа № 3*, мкА: - для диапазона от -500 до +500 мА - для диапазона от -20 до +20 мА - для диапазона от -2 до +2 мА - для диапазона от -0,2 до +0,2 мА - для диапазона от -0,02 до +0,02 мА | ±[0,0003-/p.v.+250+(Vdut-10)15 В-1] ±[0,0002-/p.v.+10+(Vdut-10)0,5 В-1] ±[0,0002-/p.v.+1+(Vdut-10)0,05 В-1] ±[0,0002-Ip.v.+0,1+ (Vdut-10) 0,005 В-1] ±[0,0002-/p.v.+0,01+(Vdut-10)0,001 В-1] |
| Модуль IPPS | |
| Диапазон воспроизведений напряжения постоянного тока по каналам типа № 1, В | от 0 до 20 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока по каналам типа № 1*, В | ±(0,001-^+0,01) |
| Диапазоны воспроизведений силы постоянного тока по каналам типа № 1, А | от 0 до 128 от 0 до 64 |
| Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока по каналам типа № 1*, А: - для диапазона от 0 до 128 А - для диапазона от 0 до 64 А | ±(0,002-/в + 0,128) ±(0,002-/в + 0,064) |
| Диапазоны измерений напряжения постоянного тока по каналам типа № 2, В | от 0 до 5 от 0 до 10 от 0 до 20 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока по каналам типа № 2*, В: - для диапазона от 0 до 5 В - для диапазона от 0 до 10 В - для диапазона от 0 до 20 В | ±(0,005-Цизм + 0,001) ±(0,005-Цизм + 0,002) ±(0,005-Цизм + 0,004) |
| Диапазоны измерений силы постоянного тока по каналам типа № 3, А | от 0 до 16 от 0 до 32 от 0 до 64 от 0 до 128 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока по каналам типа № 3*, А: - для диапазона от 0 до 16 А - для диапазона от 0 до 32 А - для диапазона от 0 до 64 А - для диапазона от 0 до 128 А | ±(0,005-/изм +0,016) ±(0,005-/Шм +0,032) ±(0,005-/изм +0,064) ±(0,005-/Шм +0,128) |
| Источник напряжения и тока высоковольтный HVS | |
| Диапазоны воспроизведений напряжения постоянного тока по каналам типа № 1, В | от 0 до 2500 от 0 до 1000 от 0 до 500 от 0 до 200 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока по каналам типа № 1*, В | ±(0,005 •Ц +0,001 •Цпред) |
| Диапазоны воспроизведений силы постоянного тока по каналам типа № 1, мА | от 0 до 50 от 0 до 5 от 0 до 1 от 0 до 0,1 |
| Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока по каналам типа № 1*, мА | ±(0,01 / +0,001 •/пред ) |
| Диапазоны измерений напряжения постоянного тока по каналам типа № 2, В | от 0 до 2500 от 0 до 1250 от 0 до 500 от 0 до 250 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока по каналам типа № 2*, В | ±(0,005 • Цизм +0,001 • Цпред) |
| Наименование характеристики | Значение | |
| Диапазоны измерений силы постоянного тока по каналам типа № 3, мА | от 0 до 50 от 0 до 25 от 0 до 10 от 0 до 5 от 0 до 2,5 от 0 до 1 от 0 до 0,5 от 0 до 0,2 от 0 до 0,1 от 0 до 0,05 от 0 до 0,02 от 0 до 0,01 | |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока по каналам типа № 3*, мА | ±(0,002•/изм+0,001 •/пред) | |
| от 0 до 2500 | ||
| Диапазоны измерений напряжения постоянного тока по каналам типа № 4, В | от 0 до 1250 от 0 до 500 от 0 до 250 | |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока по каналам типа № 4*, В | ±(0,005 • Ццзм+0,004- Цпред) | |
| Примечания - * - в формулах расчета пределов допускаемой абсолютной погрешности: | ||
| /изм - значения силы постоянного тока, измеренные при помощи тестера, мА (А); | ||
| иизм - значения напряжения постоянного тока, измеренные при помощи тестера, В; | ||
| /в - значения силы постоянного тока, воспроизведенные при помощи тестера, мА (А); | ||
| ив - значения напряжения постоянного тока, воспроизведенные при помощи тестера, В; /пред - верхний предел измерений (или воспроизведений) силы постоянного тока, мА (А); ипред - верхний предел измерений (или воспроизведений) напряжения постоянного тока, В; /p.v. - запрограммированное (установленное пользователем) значение силы постоянного тока, мА (А); Up.v. - запрограммированное (установленное пользователем) значение напряжения постоянного тока, В; Vdut -значение измеренного напряжения на объекте измерения (с учетом влияния всех факторов (падения напряжения, потери)), В. | ||
Таблица 3 - Общие метрологические характеристики SPEA D0T100
| Наименование характеристики | Значение |
| Модуль DXPE100 | |
| Секция аналогово/цифровых каналов и источников питания (8 источников питания DPS и 8 цифровых каналов) с тактовой частотой до 5 МГц (3 секции) | |
| Диапазоны воспроизведений напряжения постоянного тока по каналам типа № 1, В | от -1,5 до +10 от -1 до +6,5 от -0,5 до +3 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока по каналам типа № 1*, В: - для диапазона от -1,5 до +10 В - для диапазона от -1 до +6,5 В - для диапазона от -0,5 до +3 В | ±(0,0001 £/p.v.+0,016) ±(0,0001 f/p.v.+0,008) ±(0,0001 f/p.v.+0,005) |
| Диапазоны воспроизведений силы постоянного тока по каналам типа № 1, мА | от -32 до +32 от -8 до +8 от -2 до +2 от -0,512 до +0,512 от -0,128 до +0,128 от -0,032 до +0,032 от -0,008 до +0,008 от -0,002 до +0,002 |
| Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока по каналам типа № 1*, мкА: - для диапазона от -32 до +32 мА - для диапазона от -8 до +8 мА - для диапазона от -2 до +2 мА - для диапазона от -0,512 до +0,512 мА - для диапазона от -0,128 до +0,128 мА - для диапазона от -0,032 до +0,032 мА - для диапазона от -0,008 до +0,008 мА - для диапазона от -0,002 до +0,002 мА | ±[0,0017p.v.+160+(Fdut-4)-32 В'1] ±[0,0017p.v.+40+(Fdut-4)-8 В'1] ±[0,0017p.v.+10+(Fdut-4)-2 В-1] ±[0,0017p.v.+2,56+(Fdut-4)-0,512 В'1] ±[0,0017p.v.+0,64+(Fdut-4)-0,128 В'1] ±[0,0017p.v.+0,16+(Fdut-4)-0,032 В'1] ±[0,0017p.v.+0,04+(Fdut-4)-0,008 В'1] ±[0,0017p.v.+0,01+(Fdut-4)-0,002 В-1] |
| Диапазоны измерений напряжения постоянного тока по каналам типа № 1, В | от -1,5 до +10 от -1 до +6,5 от -0,5 до +3 |
Наименование характеристики
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока по каналам типа № 1*, В:
Значение
- для диапазона от -1,5 до +10 В
±(0.0001 • Up.v.+0,004) ±(0.0001-Up.v.+0,003) ±(0.0001-Up.v+0,0015)
от -32 до +32 от -8 до +8 от -2 до +2 от -0,512 до +0,512 от -0,128 до +0,128 от -0,032 до +0,032 от -0,008 до +0,008 от -0,002 до +0,002
- для диапазона от -1 до +6,5 В
- для диапазона от -0,5 до +3 В_
Диапазоны измерений силы постоянного тока по каналам типа № 1, мА
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока по каналам типа № 1*, мкА:
- для диапазона от -32 до +32 мА
- для диапазона от -8 до +8 мА
- для диапазона от -2 до +2 мА
- для диапазона от -0,512 до +0,512 мА
- для диапазона от -0,128 до +0,128 мА
- для диапазона от -0,032 до +0,032 мА
- для диапазона от -0,008 до +0,008 мА
- для диапазона от -0,002 до +0,002 мА
±[0,0017p.v+80+(Vdut-4)-32 В'1] ±[0,0017p.v.+20+(Vdut-4)-8 В'1] ±[0,0017p.v.+5+(Vdut-4)-2 В-1] ±[0,0017p.v.+1,28+(Vdut-4) 0,512 В-1]
±[0,0017p.v.+0,32+(Vdut-4) 0,128 В-1]
±[0,0017p.v.+0,08+(Vdut-4)-0,032 В-1] ±[0,0017p.v.+0,002+(Vdut-4) 0,008 В'1] ±[0,0017p.v+0,006+(ydut-4)-0,002 В-1]
Диапазоны воспроизведений напряжения постоянного тока по каналам типа № 1 (Цифровая секция), В
от -1,5 до +10 от -1 до +6,5 от -0,5 до +3
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока по каналам типа № 1 (Цифровая секция)*, В:
- для диапазона от -1,5 до +10 В
±(0,0001-Up.v.+0,016) ±(0,0001 • Up.v.+0,008) ±(0,0001-Up.v+0,005)
- для диапазона от -1 до +6,5 В
- для диапазона от -0,5 до +3 В_
| Наименование характеристики | Значение |
| Диапазоны измерений напряжения постоянного тока по каналам типа № 1 (Цифровая секция), В | от -1,5 до +10 от -1 до +6,5 от -0,5 до +3 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока по каналам типа № 1 (Цифровая секция)*, В: - для диапазона от -1,5 до +10 В - для диапазона от -1 до +6,5 В - для диапазона от -0,5 до +3 В | ±(0,0001 Up.v.+0,015) ±(0,0001 • Up.v.+0,012) ±(0,0001 Up.v.+0,010) |
| Секция цифровых каналов и мультиплексированного аналогового канала (8 цифровых каналов и 1 мультиплексированный аналоговый канал) с тактовой частотой до 50 МГц (3 секции) | |
| Диапазоны воспроизведений напряжения постоянного тока по каналам типа № 1, В | от -1,5 до +10 от -1 до +6,5 от -0,5 до 3 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока по каналам типа № 1*, В: - для диапазона от -1,5 до +10 В - для диапазона от -1 до +6,5 В - для диапазона от -0,5 до +3 В | ±(0,001 Up.v+0,020) ±(0,001 Up.v.+0,012) ±(0,001 Up.v+0,008) |
| Диапазоны воспроизведений силы постоянного тока по каналам типа № 1, мА | от -32 до +32 от -8 до +8 от -2 до +2 от -0,512 до +0,512 от -0,128 до +0,128 от -0,032 до +0,032 от -0,008 до +0,008 от -0,002 до +0,002 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока по каналам типа № 1*, мкА: - для диапазона от -32 до +32 мА - для диапазона от -8 до +8 мА - для диапазона от -2 до +2 мА - для диапазона от -0,512 до +0,512 мА - для диапазона от -0,128 до +0,128 мА - для диапазона от -0,032 до +0,032 мА - для диапазона от -0,008 до +0,008 мА - для диапазона от -0,002 до +0,002 мА | ±[0,0017p.v.+160+(Vdut-4)-32 В'1] ±[0,0017p.v.+40+(Vdut-4)-8 В'1] ±[0,0017p.v+10+(Vdut-4)-2 В-1] ±[0,001 •/p.v.+2,56+(Vdut-4)0,512 В'1] ±[0,0017p.v.+0,64+(Vdut-4)-0,128 В'1] ±[0,0017p.v.+0,16+(Vdut-4)-0,032 В'1] ±[0,0017p.v.+0,04+(Vdut-4)-0,008 В'1] ±[0,0017p.v.+0,01+(Vdut-4)-0,002 В-1] |
| Диапазоны измерений напряжения постоянного тока мультиплексированного аналогового канала, В | от -1,5 до +10 от -1 до +6,5 от -0,5 до +3 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока мультиплексированного аналогового канала*, В: - для диапазона от -1,5 до +10 В | ±(0,0001 -^.+0,012) |
| - для диапазона от -1 до +6,5 В | ±(0,0001 -^.+0,006) |
| - для диапазона от -0,5 до +3 В | ±(0,0001 -^.+0,004) |
| Диапазоны измерений силы постоянного тока мультиплексированного аналогового | от -32 до +32 |
| канала, мА | от -8 до +8 |
| от -2 до +2 от -0,512 до +0,512 от -0,128 до +0,128 от -0,032 до +0,032 от -0,008 до +0,008 от -0,002 до +0,002 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока мультиплексированного аналогового канала *, мкА: - для диапазона от -32 до +32 мА - для диапазона от -8 до +8 мА - для диапазона от -2 до +2 мА - для диапазона от -0,512 до +0,512 мА - для диапазона от -0,128 до +0,128 мА - для диапазона от -0,032 до +0,032 мА - для диапазона от -0,008 до +0,008 мА - для диапазона от -0,002 до +0,002 мА | ±[0,0017p.v+80+(Vdut-4)-32 В'1] ±[0,0017p.v+20+(Vdut-4)-8 В'1] ±[0,0017p.v+5+(Vdut-4)-2 В-1] ±[0,0017p.v.+1,28+(Vdut-4)0,512 В'1] ±[0,0017p.v.+0,32+(Vdut-4)-0,128 В'1] ±[0,001 • /p.v.+0,08+(Vdut-4)-0,032 В-1] ±[0,001 • /p.v.+0,002+(Vdut-4) 0,008 В ] ±[0,001 • /p.v.+0,006+(Vdut-4) 0,002 В-1] |
| Диапазоны воспроизведений напряжения постоянного тока по каналам типа № 1 (Цифровая секция), В | от -1 до +6,5 от -0,5 до +3 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока по каналам типа № 1 (Цифровая секция)*, В: - для диапазона от -1 до +6,5 В - для диапазона от -0,5 до +3 В | ±(0,0001 • Up.v.+0,012) ±(0,0001 • Up.v.+0,008) |
| Диапазоны измерений напряжения постоянного тока по каналам типа № 1 (Цифровая секция), В | от -1 до +6,5 от -0,5 до +3 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока по каналам типа № 1 (Цифровая секция)*, В: - для диапазона от -1 до +6,5 В - для диапазона от -0,5 до +3В | ±(0,0001 • Up.v.+0,025) ±(0,0001-Up.v.+0,015) |
| Примечания - * - в формулах расчета пределов допускаемой абсолютной погрешности: 1изм - значения силы постоянного тока, измеренные при помощи тестера, мА (А); иизм - значения напряжения постоянного тока, измеренные при помощи тестера, В; 1в - значения силы постоянного тока, воспроизведенные при помощи тестера, мА (А); ив - значения напряжения постоянного тока, воспроизведенные при помощи тестера, В; 1пред - верхний предел измерений (или воспроизведений) силы постоянного тока, мА (А); ипред - верхний предел измерений (или воспроизведений) напряжения постоянного тока, В; Ip.v. - запрограммированное (установленное пользователем) значение силы постоянного тока, мА (А); Up.v. - запрограммированное (установленное пользователем) значение напряжения постоянного тока, В; Vdut -значение измеренного напряжения на объекте измерения (с учетом влияния всех факторов (падения напряжения, потери)), В. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, мм рт.ст. | от +15 до +25 65±15 от 720 до 780 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 600x400x400 |
| Масса, кг, не более | 50 |
| Средний срок службы, лет | 10 |
наносится на лицевую панель тестера методом гравирования и на титульный лист паспорта типографским способом.
Комплект поставки тестеров представлен в таблице 5.
Таблица 5 - Комплектность тестеров
| Наименование | Количество |
| Тестер полупроводниковых компонентов серии SPEA D0T100 (SPEA D0T400) | 1 шт. |
| Методика поверки ИЦРМ-МП-112-18 | 1 экз. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
осуществляется по документу ИЦРМ-МП-112-18 «Тестеры полупроводниковых компонентов серий SPEA D0T100, SPEA D0T400. Методика поверки», утвержденному
ООО «ИЦРМ» 19.03.2018 г.
Основные средства поверки:
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде № 25985-09);
- мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в Федеральном информационном фонде № 25984-14);
- шунт токовый АКИП-7501 (регистрационный номер в Федеральном информационном фонде № 49121-12);
- делитель напряжений ДН-200э (регистрационный номер в Федеральном информационном фонде № 54883-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки на корпус тестеров и (или) в виде наклейки или оттиска поверительного клейма в паспорт.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний Техническая документация фирмы-изготовителя
