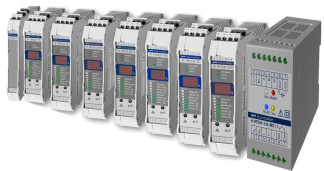

Преобразователи сигналов измерительные нормирующие НПСИ серии NNN, 72891-18

1

2

NNN

Серия преобразователей

Пусто

Преобразователи с гальванической развязкой, конфигурирование с помощью кнопок и светодиодного табло, базовые модификации

Х1

Тип измеряемого сигнала или параметра

ТП

Термопары (напряжение)

ТС

Термопреобразователи сопротивления (сопротивление)

УВ

Универсальный вход: сигналы термопар и термопреобразователей сопротивления, унифицированные сигналы напряжения, тока и сопротивления

УНТ

Унифицированные сигналы напряжения и тока

ДНТВ

Действующие значения «высокого» напряжения и тока

ДНТН

Действующие значения «низкого» напряжения и тока

ПМХ

Сигналы потенциометра, положение движка потенциометра, Х- максимально допустимое номинальное сопротивление потенциометра в кОм

ЧВ

Частотно-временные параметры дискретных и аналоговых сигналов

ЧС

Частота сети переменного тока

МС

Полная, активная, реактивная мощность потребителей в однофазной сети, действующие значения тока и напряжения

Х2

Наличие и число выходов сигнализации

C

Сигнализация есть

0

Сигнализации нет

Х3

Напряжение питания

1

2

220

Номинальное напряжение питания переменного тока ~220 В

24

Номинальное напряжение питания —24 В

Х4

Модификация преобразователя

М0

Базовая серийная модификация

МХ

Модификация по индивидуальному заказу потребителя (код согласуется при заказе)

NNN

Серия преобразователей

100

Преобразователи без гальванической развязки, фиксированный тип и диапазон преобразования, базовые модификации

10Х

Преобразователи без гальванической развязки, фиксированный тип и диапазон преобразования,

Х=1, 2,...9 функциональные и конструктивные модификации

Х1

Тип измеряемого сигнала или параметра

ПМХ

Положение движка потенциометра, Х - максимально допустимое номинальное сопротивление потенциометра в кОм

УНТ(Х/У)

Унифицированные сигналы напряжения и тока, X и Y - обозначения входов и выходов

ЧВ(Х)

Частотно-временные параметры цифровых и аналоговых сигналов, X - обозначения типа и диапазона входа

pH

рН-метрия

КП

Катодный потенциал

Х2

Наличие и число выходов сигнализации

КС

N выходов сигнализаций, (N=0 - сигнализации нет)

Х3

Напряжение питания

220

Номинальное напряжение питания переменного тока ~220 В

24

Номинальное напряжение питания —24 В

Х4

Модификация преобразователя

М0

Базовая серийная модификация

МХ

Модификация по индивидуальному заказу потребителя (код согласуется при заказе)

NNN

Серия преобразователей

110

Преобразователи без гальванической развязки, конфигурирование с помощью кнопок и светодиодных индикаторов, базовые модификации

11Х

Преобразователи без гальванической развязки, конфигурирование с помощью кнопок и светодиодных индикаторов, Х=1, 2,...9 функциональные и конструктивные модификации

150

Преобразователи без гальванической развязки, конфигурирование с помощью USB, базовые модификации

15Х

Преобразователи без гальванической развязки, конфигурирование с помощью USB, Х=1, 2,...9 функциональные и конструктивные модификации

Х1

Тип измеряемого сигнала или параметра

ТПК

Термопары (напряжения)

TCN

Термопреобразователи сопротивления (сопротивление)

УВК

Универсальный вход, сигналы термопар и термометров сопротивления, унифицированные сигналы напряжения и тока

ТМК

Сигналы с тензомоста

ПМХ/N

Сигналы потенциометра, положение движка потенциометра, Х - максимально допустимое номинальное сопротивление потенциометра в кОм

1

2

4BN

Частотно-временные параметры цифровых и аналоговых сигналов

pHN

рН-метрия

KnN

Катодный потенциал

ВМ

Вакуумметрия

N

Число каналов входа-выхода (если ПУСТО, считается 1 канал и N = 1)

Х2

Наличие и число выходов сигнализации

N выходов сигнализаций, (N = 0 - сигнализации нет)

Х3

Напряжение питания

220

Номинальное напряжение питания переменного тока ~220 В

24

Номинальное напряжение питания —24 В

Х4

Модификация преобразователя

М0

Базовая серийная модификация

МХ

Модификация по индивидуальному заказу потребителя (код согласуется при заказе)

NNN

Серия преобразователей

200

Преобразователи с гальванической развязкой, фиксированный тип и диапазон преобразования, базовые модификации

20Х

Преобразователи с гальванической развязкой, фиксированный тип и диапазон преобразования, Х=1, 2,...9 функциональные и конструктивные модификации

Х1

Тип измеряемого сигнала или параметра

ПМХ/N

Сигналы потенциометра, Х - максимально допустимое номинальное сопротивление потенциометра в кОм

ГРN

Питание и гальваническая развязка токового сигнала, N - число каналов

ГРт.п

Питание, разветвление (размножение) и гальваническая развязка токового сигнала, п - кратность разветвления (размножения)

ГРТПК

Г альваническая развязка токовой петли, N - число каналов

ДТ(Х)

Действующие значения постоянного и переменного тока

ДН(Х)

Действующие значения напряжения постоянного и переменного тока

pHm.n

рН-метрия

КПт.п

Катодный потенциал

т.п

Число входов m и выходов п

N

Число каналов входа-выхода (если ПУСТО, считается 1 канал и N = 1)

Х2

Наличие и число выходов сигнализации

NС

N выходов сигнализаций, (N=0 - сигнализации нет)

Х3

Напряжение питания

220

Номинальное напряжение питания переменного тока ~220 В

24

Номинальное напряжение питания —24 В

Х4

Модификация преобразователя

М0

Базовая серийная модификация

МХ

Модификация по индивидуальному заказу потребителя (код согласуется при заказе)

NNN

Серия преобразователей

210

Преобразователи с гальванической развязкой, конфигурирование с помощью кнопок и светодиодных индикаторов, базовые модификации

21Х

Преобразователи с гальванической развязкой, конфигурирование с помощью кнопок и светодиодных индикаторов, Х=1, 2,...9 функциональные и конструктивные модификации

Х1

Тип измеряемого сигнала или параметра

ТПN

Термопары (напряжения)

1

2

TCN

Термопреобразователи сопротивления (сопротивление)

УВN

Универсальный вход, сигналы термопар и термометров сопротивления, унифицированные сигналы напряжения и тока

ТМN

Сигналы с тензомоста

ПМХ/N

Сигналы потенциометра, положение движка потенциометра, Х - максимально допустимое номинальное сопротивление потенциометра в кОм, например, 10 или 100

УНТ

Унифицированные сигналы напряжения и тока

ЧВN

Частотно-временные параметры цифровых и аналоговых сигналов

pHN

рН-метрия

КПN

Катодный потенциал

ВМ

Вакуумметрия

N

Число каналов входа-выхода (если ПУСТО, считается 1 канал и N = 1)

Х2

Наличие и число выходов сигнализации

N выходов сигнализаций, (N = 0 - сигнализации нет)

Х3

Напряжение питания

220

Номинальное напряжение питания переменного тока ~220 В

24

Номинальное напряжение питания —24 В

Х4

Модификация преобразователя

М0

Базовая серийная модификация

МХ

Модификация по индивидуальному заказу потребителя (код согласуется при заказе)

NNN

Серия преобразователей

230

Преобразователи с гальванической развязкой, конфигурирование с помощью кнопок и светодиодного табло, базовые модификации

23Х

Преобразователи с гальванической развязкой, конфигурирование с помощью кнопок и светодиодного табло, Х=1, 2,...9 функциональные и конструктивные модификации

Х1

Тип измеряемого сигнала или параметра

ТП

Термопары (напряжения)

ТС

Термопреобразователи сопротивления (сопротивление)

УВ

Универсальный вход, сигналы термопар и термометров сопротивления, унифицированные сигналы напряжения и тока

ТМ

Сигналы с тензомоста

ПМХ

Сигналы потенциометра, Х - максимально допустимое номинальное сопротивление потенциометра в кОм

УНТ

Унифицированные сигналы напряжения и тока

ДНТВ

Действующие значения высокого напряжения и тока

ДНТН

Действующие значения низкого напряжения и тока

ЧВ

Частотно-временные параметры цифровых и аналоговых сигналов

ЧС

Частота сети переменного тока

МС1

Полная, активная, реактивная мощность потребителей в электрической сети, действующие значения тока и напряжения

pH

рН-метрия

КП

Катодный потенциал

Х2

Наличие и число выходов сигнализации

га

N выходов сигнализаций, (N = 0 - сигнализации нет)

Х3

Напряжение питания

220

Номинальное напряжение питания переменного тока ~220 В

24

Номинальное напряжение питания —24 В

1

2

Х4

Модификация преобразователя

М0

Базовая серийная модификация

МХ

Модификация по индивидуальному заказу потребителя (код согласуется при заказе)

NNN

Серия преобразователей

250

Преобразователи с гальванической развязкой, конфигурирование с помощью USB, базовые модификации

25Х

Преобразователи с гальванической развязкой, конфигурирование с помощью USB, Х=1, 2,...9 функциональные и конструктивные модификации

Х1

Тип измеряемого сигнала или параметра

TOm.n

Термопары (напряжения)

TCm.n

Термопреобразователи сопротивления (сопротивление)

УВm.n

Универсальный вход, сигналы термопар и термометров сопротивления, унифицированные сигналы напряжения и тока

ТМm.n

Сигналы с тензомоста

УШш.п

Унифицированные сигналы напряжения и тока

flmBm.n

Действующие значения высокого напряжения и тока

ДНТНш.п

Действующие значения высокого напряжения и тока

ПМХш.п

Сигналы потенциометра, положение движка потенциометра, Х - максимально допустимое номинальное сопротивление потенциометра в кОм

ЧВт^

Частотно-временные параметры цифровых и аналоговых сигналов

МСтл

Полная, активная, реактивная мощность потребителей в электрической сети, действующие значения тока и напряжения

pHm.n

pH-метрия

КПтл

Катодный потенциал

ВМm.n

Вакуумметрия

m.n

Число входов m и выходов n

Х2

Наличие и число выходов сигнализации

N выходов сигнализаций, (N = 0 - сигнализации нет)

Х3

Напряжение питания

220

Номинальное напряжение питания переменного тока ~220 В

24

Номинальное напряжение питания —24 В

Х4

Модификация преобразователя

М0

Базовая серийная модификация

МХ

Модификация по индивидуальному заказу потребителя (код согласуется при заказе)

NNN

Серия преобразователей

500

Преобразователи с гальванической изоляцией, конфигурирование с интерфейсом верхнего уровня RS-485, Modbus RTU, базовые модификации

50X

Преобразователи с гальванической изоляцией, конфигурирование с интерфейсом верхнего уровня RS-485, Modbus RTU, Х=1, 2,...9 функциональные и конструктивные модификации

510

Преобразователи с гальванической изоляцией, конфигурирование с интерфейсом верхнего уровня Ethernet

51X

Преобразователи с гальванической изоляцией, конфигурирование с интерфейсом верхнего уровня Ethernet, Х=1, 2,...9 функциональные и конструктивные модификации

520

Преобразователи с гальванической изоляцией, конфигурирование с интерфейсом верхнего уровня CAN

1

2

52X

Преобразователи с гальванической изоляцией, конфигурирование с интерфейсом верхнего уровня CAN, Х=1, 2,...9 функциональные и конструктивные модификации

530

Преобразователи с гальванической изоляцией, конфигурирование с интерфейсами верхнего уровня RS-485 и Ethernet

53X

Преобразователи с гальванической изоляцией, конфигурирование по USB, с интерфейсами верхнего уровня RS-485 и Ethernet, Х=1, 2,...9 функциональные и конструктивные модификации

5ХX

Преобразователи с гальванической изоляцией, конфигурирование с интерфейсом верхнего уровня

Х1

Тип измеряемого сигнала или параметра

TOm.n

Термопары (напряжения)

ТСm.n

Термопреобразователи сопротивления (сопротивление)

УВm.n

Универсальный вход, сигналы термопар и термометров сопротивления, унифицированные сигналы напряжения и тока

ТМm.n

Сигналы с тензомоста

УШш.п

Унифицированные сигналы напряжения и тока

ДНТВ/ДНТНm п

Действующие значения высокого напряжения и тока

ЧВ/Ч^.п

Частотно-временные параметры цифровых и аналоговых сигналов

ПМ^.п

Сигналы потенциометра, положение движка потенциометра, Х - максимально допустимое номинальное сопротивление потенциометра в кОм

МСm.n

Полная, активная, реактивная мощность потребителей в электрической сети, действующие значения тока и напряжения

pHm.n

рН-метрия

mm.n

Катодный потенциал

ВМm.n

Вакуумметрия

m.n

Число входов m и выходов п

Х2

Наличие и число выходов сигнализации

NС

N выходов сигнализаций, (N = 0 - сигнализации нет)

Х3

Напряжение питания

220

Номинальное напряжение питания переменного тока ~220 В

24

Номинальное напряжение питания —24 В

Х4

Модификация преобразователя

М0

Базовая серийная модификация

МХ

Модификация по индивидуальному заказу потребителя (код согласуется при заказе)

Тип входного сигнала

Идентификационные данные (признаки)

Значения

1

2

ТП

Идентификационное наименование ПО

АТР.Ып

Номер версии (идентификационный номер) ПО

не ниже 04

Цифровой идентификатор ПО

0x3C8B

ТС

Идентификационное наименование ПО

АТС.Ып

Номер версии (идентификационный номер) ПО

не ниже 03

Цифровой идентификатор ПО

0x237А

УВ

Идентификационное наименование ПО

АиУ.Ып

Номер версии (идентификационный номер) ПО

не ниже 03

Цифровой идентификатор ПО

0xF57D

УНТ

Идентификационное наименование ПО

AUNT.bin

Номер версии (идентификационный номер) ПО

не ниже 04

Цифровой идентификатор ПО

0x3DCF

ДНТВ

Идентификационное наименование ПО

ADNTV.bin

Номер версии (идентификационный номер) ПО

не ниже 04

Цифровой идентификатор ПО

0x4F1C

ДНТН

Идентификационное наименование ПО

ADNTN.bin

Номер версии (идентификационный номер) ПО

не ниже 04

Цифровой идентификатор ПО

0xBC6A

ЧВ

Идентификационное наименование ПО

AFV.bin

Номер версии (идентификационный номер) ПО

не ниже 03

Цифровой идентификатор ПО

0x58D4

ЧС

Идентификационное наименование ПО

AFCbin

Номер версии (идентификационный номер) ПО

не ниже 03

Цифровой идентификатор ПО

0хF4DD

МС

Идентификационное наименование ПО

АМСЫп

Номер версии (идентификационный номер) ПО

не ниже 04

Цифровой идентификатор ПО

0x9FC1

МС1

Идентификационное наименование ПО

АМО.Ып

Номер версии (идентификационный номер) ПО

не ниже 03

Цифровой идентификатор ПО

0x9AC3

МС3

Идентификационное наименование ПО

АMC3.bin

Номер версии (идентификационный номер) ПО

не ниже 03

Цифровой идентификатор ПО

x9CB2

ПМХ

Идентификационное наименование ПО

АРМ.Ып

Номер версии (идентификационный номер) ПО

не ниже 03

Цифровой идентификатор ПО

0xA5C2

1

2

3

ТМ

Идентификационное наименование ПО

ATM.bin

Номер версии (идентификационный номер) ПО

не ниже 03

Цифровой идентификатор ПО

0x9DC 1

КП

Идентификационное наименование ПО

AKP.bin

Номер версии (идентификационный номер) ПО

не ниже 02

Цифровой идентификатор ПО

0xA1B1

ВМ

Идентификационное наименование ПО

ABM.bin

Номер версии (идентификационный номер) ПО

не ниже 02

Цифровой идентификатор ПО

0xA3D2

pH

Идентификационное наименование ПО

APH.bin

Номер версии (идентификационный номер) ПО

не ниже 02

Цифровой идентификатор ПО

0x9B3A

Наименование характеристики

Значение

тип входного сигнала

номер типа входного сигнала

номер

диапазона

преобразования

диапазон

преобразования

1

2

3

4

5

Пределы допускаемой основной приведенной погрешности (<5осн) к базовому диапазону измерения преобразователей при измерении сигналов напряжения, тока и сопротивления базовых модификаций преобразователей, %

±0,1

Пределы допускаемой основной приведенной погрешности (5осн) к диапазону измерения преобразователей при измерении сигналов, %

преобразователи модификации НПСИ серии NNN-ТП-X-X-X

Напряжение постоянного тока, U

1

1*1

(-75.. +75) мВ

±0,1

2

(-50...+50) мВ

±0,1

3

(-20.. +20) мВ

±0,1

4

(0.75) мВ

±0,1

5*1

(0.50) мВ

±0,1

6

(0.20) мВ

±0,15

- термопары с НСХ по ГОСТ Р 8.585-2001

Хромель-алюмель, ХА(К)

2

1

(-150.+1300) °С

±0,1

2

(-150.+600) °С

±0,1

3

(-150.+300) °С

±0,15

4

(0.1300) °С

±0,1

5

(0.1200) °С

±0,1

6

(0.900) °С

±0,1

7

(0.600) °С

±0,15

8

(0.300) °С

±0,2

Хромель-копель, ХК(Ь)

3

1

(-150. +800) °С

±0,1

2

(-150. +600) °С

±0,1

3

(-150.+400) °С

±0,1

4

(0.600) °С

±0,1

5

(0.400) °С

±0,15

1

2

3

4

5

Нихросил-нисил, ХА(К)

4

1

(-150.+1300) °С

±0,1

2

(-150.+1200) °С

±0,1

3

(-150. +600) °С

±0,15

4

(0.1300) °С

±0,1

5

(0.1200) °С

±0,1

6

(0.600) °С

±0,15

7

(300.1300) °С

±0,1

Железо-константан, ЖК(1)

5

1

(-150.. +1200)

±0,1

2

(-150. +900) °С

±0,1

3

(-150. +700) °С

±0,1

4

(0.1200) °С

±0,1

5

(0.900) °С

±0,1

6

(0.700) °С

±0,1

Платина-10 %,

Родий/Платина,

ППф

6

1

(0.1600) °С

±0,15

2

(0.1300) °С

±0,15

3

(0.900) °С

±0,2

Платина-13 %,

Родий/Платина,

ППф

7

1

(0.1600) °С

±0,15

2

(0.1300) °С

±0,15

3

(0.900) °С

±0,2

Платина-30 %, Родий/Платина-6 %

m(S)

8

1

(300.1800) °С

±0,2

2

(300.1600) °С

±0,2

3

(300.1200) °С

±0,25

Медь/константан, MK(T)

9

1

(-150.+400) °С

±0,1

2

(-150. +300) °С

±0,15

3

(-150.+200) °С

±0,15

4

(0.400) °С

±0,1

5

(0.300) °С

±0,15

6

(0.200) °С

±0,2

Хромель/константан, ХКн(Е)

10

1

(-150. +900) °С

±0,15

2

(-150. +700) °С

±0,1

3

(0.900) °С

±0,1

4

(0.700) °С

±0,1

5

(0.500) °С

±0,1

6

(0.300) °С

±0,15

Вольфрам-рений, ВР(А-1)

11

1

(0.2500) °С

±0,1

2

(0.2200) °С

±0,15

3

(0.1600) °С

±0,15

Вольфрам-рений, ВР(А-2)

12

1

(0.1800) °С

±0,15

2

(0.1600) °С

±0,15

3

(0.1200) °С

±0,15

Вольфрам-рений, ВР(А-3)

13

1

(0.1800) °С

±0,15

2

(0.1600) °С

±0,15

3

(0.1200) °С

±0,15

РС-20

14

1

(900.2000) °С

±0,1

преобразователи модификации НПСИ серии NNN-ТС-Х-Х-Х

Сопротивление, R

1

1

(0.4800) Ом

±0,1

2

(0.2400) Ом

±0,1

3

(0.1200) Ом

±0,1

4

(0.600) Ом

±0,1

1

2

3

4

5

5

(0.300) Ом

±0,1

6

(0.150) Ом

±0,1

- термопреобразователи сопротивления по ГОСТ 6651-2009

1

(-180.+100) °С

±0,1

100 М, (а=0,00428 ° C_1)

2

2

(-50.. +50) °С

±0,1

3

(-50.. +100) °С

±0,1

4

(-50.. +150) °С

±0,1

100 М, (а=0,00428 ° C_1)

2

5

(0.50) °С

±0,25

6

(0.100) °С

±0,1

7

(0.150) °С

±0,1

8

(0.200) °С

±0,1

1

(-180.+100) °С

±0,1

2

(-50.+50) °С

±0,25

50 М, (а=0,00428 ° C_1)

3

3

(-50.+100) °С

±0,1

4

(-50.+150) °С

±0,1

5

(0.50) °С

±0,25

6

(0.100) °С

±0,1

7

(0.150) °С

±0,1

8

(0.200) °С

±0,1

1

(-200.+100) °С

±0,1

2

(-50.+50) °С

±0,1

3

(-50.+100) °С

±0,1

4

(-50.+150) °С

±0,1

5

(0.50) °С

±0,25

100 П, (а=0,00391 ° C_1)

4

6

(0.100) °С

±0,1

7

(0.150) °С

±0,1

8

(0.180) °С

±0,1

9

(0.200) °С

±0,1

10

(0.300) °С

±0,1

11

(0.500) °С

±0,1

12

(0.750) °С

±0,1

13

(0.850) °С

±0,1

1

(-200.+100) °С

±0,1

2

(-50.+50) °С

±0,1

3

(-50.+100) °С

±0,1

4

(-50.+150) °С

±0,1

5

(0.50) °С

±0,25

50 П, (а=0,00391 ° C_1)

5

6

(0.100) °С

±0,1

7

(0.150) °С

±0,1

8

(0.180) °С

±0,1

9

(0.200) °С

±0,1

10

(0.300) °С

±0,1

11

(0.500) °С

±0,1

12

(0.750) °С

±0,1

13

(0.850) °С

±0,1

1

2

3

4

5

Pt 100, (а=0,00385 ° C_1)

6

1

(-200.+100) °С

±0,1

2

(-50.+50) °С

±0,1

3

(-50.+100) °С

±0,1

4

(-50.+150) °С

±0,1

5

(0.+50) °С

±0,25

6

(0.+100) °С

±0,1

7

(0.+150) °С

±0,1

Pt 100, (а=0,00385 ° C_1)

6

8

(0.+180) °С

±0,1

9

(0.+200) °С

±0,1

10

(0.+300) °С

±0,1

11

(0.+500) °С

±0,1

12

(0.+750) °С

±0,1

13

(0.+850) °С

±0,1

Pt 500, (а=0,00385 ° C_1)

7

1

(-200.+100) °С

±0,1

2

(-50.+50) °С

±0,1

3

(-50.+100) °С

±0,1

4

(-50.+150) °С

±0,1

5

(0.50) °С

±0,25

6

(0.100) °С

±0,1

7

(0.150) °С

±0,1

8

(0.180) °С

±0,1

9

(0.200) °С

±0,1

10

(0.300) °С

±0,1

11

(0.500) °С

±0,1

12

(0.750) °С

±0,1

13

(0.850) °С

±0,1

Pt 1000, (а=0,00385 ° C_1)

8

1

(-200.+100) °С

±0,1

2

(-50.+50) °С

±0,1

3

(-50.+100) °С

±0,1

4

(-50.+150) °С

±0,1

5

(0.50) °С

±0,1

6

(0.100) °С

±0,1

7

(0.150) °С

±0,1

8

(0.180) °С

±0,1

9

(0.200) °С

±0,1

10

(0.300) °С

±0,1

11

(0.500) °С

±0,1

12

(0.750) °С

±0,1

13

(0.850) °С

±0,1

100 Н, (а=0,00617 ° C _1)

9

1

(-60+100) °С

±0,1

2

(-50.+50) °С

±0,1

3

(-50.+100) °С

±0,1

4

(-50.+150) °С

±0,1

5

(0.+50) °С

±0,1

6

(0.+100) °С

±0,1

7

(0.+150) °С

±0,1

8

(0.+180) °С

±0,1

1

2

3

4

5

500 Н, (а=0,00617 ° C_1)

10

1

(-60.+100) °С

±0,1

2

(-50.+50) °С

±0,1

3

(-50.+100) °С

±0,1

4

(-50.+150) °С

±0,1

5

(0.50) °С

±0,1

6

(0.100) °С

±0,1

7

(0.150) °С

±0,1

8

(0.180) °С

±0,1

1000 Н, (а=0,00617 ° C ~')

11

1

(-60.+100) °С

±0,1

2

(-50.+50) °С

±0,1

3

(-50.+100) °С

±0,1

4

(-50.+150) °С

±0,1

5

(0.50) °С

±0,1

6

(0.100) °С

±0,1

7

(0.150) °С

±0,1

8

(0.180) °С

±0,1

преобразователи модификации НПСИ серии NNN-УВ-Х-Х-Х

- унифицированные сигналы по ГОСТ 26.011-80

Напряжение постоянного тока, U

1

1*1

(0.50) мВ

±0,1

2

(0.1000) мВ

±0,1

Постоянный ток, I

3

(0.5) мА

±0,1

4*2

(0.20) мА

±0,1

5*2

(4.20) мА

±0,1

- термопреобразователи сопротивления по ГОСТ 6651-2009

Сопротивление, R

2

1*3

(0.150) Ом

±0,1

2*3

(0.300) Ом

±0,1

3*3

(0.600) Ом

±0,1

- термопары с НСХ по ГОСТ Р 8.585-2001

Хромель-алюмель, ХА(К)

3

1

(-150.+1300) °С

±0,1

Хромель-копель, ХК(Ь)

2

(-150.+1300) °С

±0,1

Нихросил-нисил, НН^)

3

(-150.+1300) °С

±0,1

Железо-константан, ЖК(Г)

4

(-150.+1200) °С

±0,1

Платина-10 %,

Родий/Платина,

ПИф

5

(0.1600) °С

±0,15

Платина-13 %,

Родий/Платина,

m(R)

6

(0.1600) °С

±0,15

Платина-30%, Родий/Платина-6%, Родий, ПР(В)

7

(300.1800) °С

±0,2

Медь/константан, MK(T)

8

(-150.+400) °С

±0,1

Хромель/константан, ХКн(Е)

9

(-150. +900) °С

±0,15

Вольфрам-рений, ВР(А-1)

10

(0.2500) °С

±0,1

Вольфрам-рений, ВР(А-2)

11

(0.1800) °С

±0,15

Вольфрам-рений, ВР(А-3)

12

(0.1800) °С

±0,15

Хромель-алюмель, ХА(К)

13

(0.300) °С

±0,1

1

2

3

4

5

- термопреобразователи сопротивления по ГОСТ 6651-2009

100М (а=0,00428 ° C_1)

4

1

(-180... +200) °С

±0,1

50М (а=0,00428 ° C_1)

2

(-180... +200) °С

±0,1

100П(а=0,00391° C _1)

3

(-200... +850) °С

±0,1

50П(а=0,00391° C _1)

4

(-200... +850) °С

±0,1

Pt100 (а=0,00385 ° C _1)

5

(-200... +850) °С

±0,1

преобразователи модификации НПСИ серии NNN-УНТ-Х-Х-Х

- унифицированные сигналы по ГОСТ 26.011-80

Напряжение постоянного тока, U

1

1

(0.1) В

±0,1

2

(-1.+1) В

±0,1

3

(0.10) В

±0,1

4

(-10.10) В

±0,1

Постоянный ток, I

2

1

(0.5) мА

±0,1

2*2

(0.20) мА

±0,1

3*2

(4.20) мА

±0,1

4

(-20.20) мА

±0,1

преобразователи модификации НПСИ серии NNN-ДН-Х-Х-Х

Напряжение переменного тока, U

1

1

(0.150) В

±0,5

2

(0.300) В

±0,5

3

(0.400) В

±0,5

4

(0.500) В

±0,5

преобразователи модификации НПСИ серии NNN-ДТ-Х-Х-Х

Переменный ток, I

2

1

(0.1) А

±0,5

2

)А

(п'

(0

±0,5

преобразователи модификации НПСИ серии NNN-ДНТВ-Х-Х-Х

Напряжение переменного тока, U

1

1

(0.150) В

±0,5

2

(0.300) В

±0,5

3

(0.400) В

±0,5

4

(0.500) В

±0,5

Переменный ток, I

2

1

(0.1) А

±0,5

2

(0.2,5) А

±0,5

3

)А

(п'

(0

±0,5

преобразователи модификации НПСИ серии NNN-ДНТН-Х-Х-Х

Напряжение переменного тока, U

1

1

(0.1) В

±0,5

2

(0.10) В

±0,5

3

(0.25) В

±0,5

4

(0.50) В

±0,5

Переменный ток, I

2

1

(0.1) А

±0,5

2

(0.2,5) А

±0,5

3

)А

(п'

(0

±0,5

преобразователи модификации НПСИ серии NNN-МС-Х-Х-Х

Напряжение постоянного и переменного тока, U

1

1

(0.150) В

±0,5

2

(0.300) В

±0,5

3

(0.450) В

±0,5

Постоянный и переменный Ток, I

2

1

(0.1) А

±0,5

2

)А

(п'

(0

±0,5

1

2

3

4

5

Полная мощность нагрузки постоянного и переменного тока, S

3

1

(0.2250) В-А

±0,5

Активная мощность нагрузки промышленной сети, P

4

1

(0.2250) Вт

±0,5

Реактивная мощность нагрузки промышленной сети, Q

5

1

(0.2250) вар

±0,5

Коэффициент мощности нагрузки промышленной сети, cos ф

6

1

(0.1)

±0,5

преобразователи модификации НПСИ серии NNN-МС1-X-X-X

Напряжение постоянного и переменного тока, U

1

1

(0.100) В

±0,5

2

(0.500) В

±0,5

Постоянный и переменный ток, I

2

1

(0.1) A

±0,5

2

)A

(п'

(0

±0,5

Полная мощность нагрузки постоянного и переменного тока, S

3

1

(0.100) В-A

±0,5

2

(0.500) В-A

±0,5

3

(0.2500) В-A

±0,5

Активная мощность нагрузки промышленной сети, P

4

1

(0.100) Вт

±0,5

2

(0.500) Вт

±0,5

3

(0.2500) Вт

±0,5

Реактивная мощность нагрузки промышленной сети, Q

5

1

(0.100) вар

±0,5

2

(0.500) вар

±0,5

3

(0.2500) вар

±0,5

Коэффициент мощности нагрузки промышленной сети, cos ф

6

1

(0.1)

±0,5

Частота сети переменного тока, f

7

1

(45.55) Гц

±0,2

преобразователи модификации НПСИ серии NNN-МС3-X-X-X

Напряжение постоянного и переменного тока, Ua, Ub, Uc

1

1

(0.100) В

±0,5

2

(0.500) В

±0,5

Постоянный и переменный Ток, Ia, Ib, Ic

2

1

(0.1) A

±0,5

2

)A

(п'

(0

±0,5

Полная мощность нагрузки постоянного и переменного тока, Sa, Sb, Sc

3

1

(0.100) В-A

±0,5

2

(0.500) В-A

±0,5

3

(0.2500) В-A

±0,5

Активная мощность нагрузки постоянного и переменного тока, Pa, Pb, Pc

4

1

(0.100) Вт

±0,5

2

(0.500) Вт

±0,5

3

(0.2500) Вт

±0,5

Реактивная мощность нагрузки постоянного и переменного тока, Qa, Qb, Qc

5

1

(0.100) вар

±0,5

2

(0.500) вар

±0,5

3

(0.2500) вар

±0,5

Реактивная мощность нагрузки постоянного и переменного тока, Qa, Qb, Qc

5

1

(0.100) вар

±0,5

2

(0.500) вар

±0,5

3

(0.2500) вар

±0,5

1

2

3

4

5

Коэффициент мощности нагрузки промышленной сети, cos фа, cos фЬ, cos фс

6

1

(0.1)

±0,5

Частота сети переменного тока, fa

7

1

(45.55) Гц

±0,2

преобразователи модификации НПСИ серии NNN-ЧВ-Х-Х-Х

- Цифровой сигнал

Частота, f

1

1

(0,02.10000) Гц

±0,1

Длительность импульсов, 1;и

2

2

(0,0001.1) с

±0,1

3

(1.99) с

±0,1

Период следования импуль-сов,Т

3

3

(0,0001.1) с

±0,1

4

(1.99) с

±0,1

- Аналоговый сигнал

Частота, f

4

5

(0,02.10000) Гц

±0,1

Период следования импульсов Тсл

5

6

(0,0001.1) с

±0,1

7

(1.99) с

±0,1

преобразователи модификации НПСИ серии NNN-ЧС-Х-Х-Х

Частота, f

1

1

(0.100) Гц

±0,1

преобразователи модификации НПСИ серии NNN- ГРТП -Х-Х-Х

Постоянный ток, I

1

1*2

(4.20) мА

±0,1

преобразователи модификации НПСИ серии NNN- ТМ -Х-Х-Х

Напряжение постоянного тока, U

1

1

(-5.+5) мВ

±0,1

2

(-320.+320) мВ

±0,1

преобразователи модификации НПСИ серии NNN- КП -Х-Х-Х

Напряжение постоянного тока, U

1

1

В

5

(-

±0,1

преобразователи модификации НПСИ серии NNN- ВМ -Х-Х-Х

Атмосферное давление, P

1

1

(0,1.500) мкм рт. ст

±0,5

Атмосферное давление, P

1

2

(0,1.200) мкм рт. ст

±0,5

преобразователи модификации НПСИ серии NNN- pH -Х-Х-Х

ЭДС на выходе первичного датчика

1

1

(-1000.+1000) мВ

±0,1

Температура, t

1

3

(0.100) °С

±0,1

Величина pH

1

2

(0.14)

±0,5

Диапазоны выходного унифицированного сигнала постоянного тока, мА

(0.5),

(0.20),

(4.20)

Диапазоны выходного унифицированного сигнала постоянного напряжения, В

(0.1);

(0.2,5);

(0.5);

(0.10)

Пределы допускаемой дополнительной погрешности преобразователей от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С изменения температуры, в долях от пределов допускаемой основной погрешности

±0,5

1

2

3

4

5

Пределы допускаемой дополнительной погрешности преобразования, вызванные изменением сопротивления нагрузки токового выхода от его номинального значения до любого в пределах допустимого диапазона сопротивлений нагрузки (при номинальном напряжении питания), в долях от пределов допускаемой основной погрешности

±0,5

Пределы допускаемой дополнительной погрешности преобразования, вызванные воздействием повышенной влажности 95 % при температуре плюс 35 °С без конденсации влаги, в долях от пределов допускаемой основной погрешности

±0,5

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры холодного спая термопары во всем диапазоне рабочих температур, °C

±1

*1 - базовые диапазоны измерения напряжения;

*2 - базовые диапазоны измерения тока;

*3 - базовые диапазоны измерения сопротивления.

Наименование характеристики

Значение

Напряжение электрического питания

-    напряжение переменного тока, В

-    частота переменного тока, Гц

-    напряжение постоянного тока, В

220±22

50±05

24±12

Потребляемая мощность, Вт (В • А), не более

5

Г абаритные размеры, мм, не более

-    высота

-    ширина (в зависимости от модификации)

-    длина

115

90

105

Масса, кг, не более

0,4

Нормальные условия эксплуатации:

»-» о/"ч

-    температура окружающей среды, С

-    относительная влажность, %

-    атмосферное давление, кПа

от +18 до +28 от 30 до 80 от 84 до 106,7

Рабочие условия эксплуатации:

-    температура окружающей среды, С

-    относительная влажность, %

-    атмосферное давление, кПа

от -40 до +70 95

от 84 до 106,7

Средний срок службы, лет Средняя наработка на отказ, ч

20

150000

Наименование

Обозначение

Количество

Преобразователь сигналов измерительный нормирующий НПСИ серии NNN

ПИМФ.422189.001 (002.018)

1 шт.

Розетки к клеммному соединителю

SH236-5,0-4P

до 6 шт.

Паспорт

ПИМФ.422189.001 (002.018) ПС с Приложением А «Методика поверки»

1 экз.
