Трансформаторы напряжения емкостные DFK, 72892-18

Назначение

Трансформаторы напряжения емкостные DFK (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений и устройствам защиты и управления в электросетях переменного тока промышленной частоты от 220 до 750 кВ.

Описание

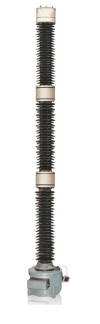

Трансформаторы напряжения DFK являются масштабными преобразователями с двухступенчатым понижением напряжения: на первой ступени используется емкостный делитель напряжения, на второй - понижающий трансформатор электромагнитного устройства (ЭМУ). Общий вид трансформатора показан на рисунке 1. Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый маслом изолятор из фарфора или композитного материала, и может быть смонтирован в виде колонны от одной до четырех секций. Высоковольтный ввод расположен наверху колоны делителя. ЭМУ подключается к выходу делителя и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для подгонки коэффициента трансформации. ЭМУ имеет до четырех вторичных обмоток и заключено в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для колонны емкостного делителя. Выпускаемые модификации трансформаторов DFK на разные номинальные напряжения (см. таблицу), могут отличаться значениями входных емкостей делителя, величинами допустимых нагрузок во вторичной цепи, размерами и весом. На боковой части бака ЭМУ находится коробка вторичных выводов. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.

Место пломбирования

Технические характеристики

Таблица 1- Метрологические и технические характеристики трансформатора напряжения

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Поверка

осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки:

-    трансформаторы напряжения эталонные NVOS (регистрационный номер в Федеральном информационном фонде 32397-12);

-    прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

-    магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на паспорт или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным DFK

ГОСТ 1983-2015 "Трансформаторы напряжения. Общие технические условия"

ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки"
