| Номер в госреестре | 72893-18 |
| Наименование СИ | Магнитометры |
| Обозначение типа СИ | ИОН-3701 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "Электронные приборы" (ООО НПП "Электронные приборы"), Республика Татарстан, г. Набережные Челны |
| Год регистрации | 2018 |
| Срок свидетельства | 26.10.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Магнитометры ИОН-3701 (далее - магнитометры) предназначены для измерений магнитной индукции постоянного магнитного поля.
Принцип действия магнитометров основан на измерении магнитной индукции магнитного поля с помощью измерительных преобразователей Холла, преобразующих каждую из трёх взаимно-перпендикулярных компонент вектора магнитной индукции (Вх, Ву, Bz) в электрический сигнал, пропорциональный значению этой компоненты. Определение значения модуля вектора магнитной индукции осуществляется расчётным путём по результатам измерений трёх взаимно-перпендикулярных его компонент по формуле:
(1)
Конструктивно магнитометры представляют собой портативный прибор, состоящий из электронного блока и подключаемого к нему с помощью гибкого кабеля датчика.
Электронный блок включает в себя электрическую схему, обеспечивающую обработку сигналов с подключаемого датчика и индикацию результата измерений на графическом дисплее.
Датчик содержит в себе два 3-х компонентных измерительных преобразователя Холла: основной, расположенный в переднем конце корпуса на расстоянии 4 мм от поверхности, и вспомогательный, расположенный у выхода кабеля. Расстояние между чувствительными элементами преобразователей - 105 мм. Вспомогательный преобразователь предназначен для компенсации однородных магнитных полей, таких как магнитное поле Земли.
Магнитометры могут работать в двух режимах: с компенсацией и без компенсации однородных магнитных полей. Магнитометры позволяют индицировать измеренные значения в следующих единицах: мТл, мкТл, Гс, Э, А/см, кА/м, А/м.
Магнитометры имеют следующие режимы вывода показаний на индикатор:
- модуль вектора индукции магнитного поля,
- компоненты вектора магнитной индукции,
- максимум модуля вектора магнитной индукции.
Управление режимами работы магнитометров и передача измерительной информации может осуществляться через интерфейс USB.
Магнитометры рассчитаны на применение в лабораторных и цеховых условиях различных отраслей промышленности.

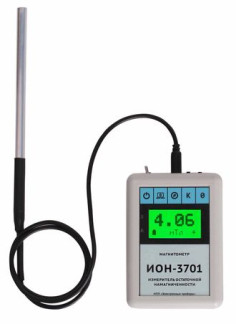

Внешний вид магнитометров с указанием места нанесения знака утверждения типа приведен на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Магнитометры имеют встроенное программное обеспечение (ПО) - внутреннюю программу микропроцессора для обеспечения нормального функционирования магнитометров. ПО реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) магнитометров предприятием-изготовителем и не может быть изменена пользователем, корпуса магнитометров опломбированы.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 01.00 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений магнитной индукции постоянного магнитного поля, мТл | от 0,1 до 50 |
| Пределы допускаемой абсолютной погрешности измерений магнитной индукции постоянного магнитного поля, мТл | ±(0,03 В + 0,02)* |
| * где В - измеренное значение магнитной индукции, мТл | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока от аккумуляторной батареи, В | от 2,2 до 3,2 |
| Напряжение питания от внешнего источника питания (через разъём USB), В | от 4,5 до 5,5 |
| Потребляемая мощность, мВт: - при уровне подсветки 50 % - без подсветки индикатора | 80 20 |
| Типовое время работы от аккумуляторной батареи, ч: - без подсветки, не менее - при уровне подсветки 50 %, не менее | 300 80 |
| Габаритные размеры, мм, не более: - электронного блока (длина х ширина х высота) - датчика (диаметр х длина) | 113х75х27 8х160 |
| Масса, г, не более: - электронного блока (без аккумуляторной батареи) - датчика | 90 30 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +5 до +45 от 30 до 80 от 84 до 106,7 |
наносится на лицевую панель электронного блока по технологии изготовителя и на титульном листе руководства по эксплуатации 4276-001-33865949-2017 РЭ типографским способом.
Таблица 4 - Комплектность магнитометров
| Наименование | Обозначение | Количество |
| Магнитометр ИОН-3701 в составе: | ||
| - блок электронный | 1 шт. | |
| - датчик с кабелем | 1 шт. | |
| Магнитометр ИОН-3701. Руководство по эксплуатации | 4276-001-33865949-2017 РЭ | 1 экз. |
| Инструкция. Магнитометр ИОН-3701. Методика поверки | 4276-001-33865949-2018 МП | 1 экз. |
| Паспорт | 1 экз. | |
| Свидетельство о первичной поверке | 1 экз. |
осуществляется по документу «4276-001-33865949-2018 МП Инструкция. Магнитометры ИОН-3701. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 25.05.2018 г.
Основные средства поверки:
- измеритель магнитной индукции Ш1-9, регистрационный номер 9335-83 в Федеральном информационном фонде;
- государственный рабочий эталон единицы магнитной индукции постоянного магнитного поля 1 разряда в диапазоне 0,02.2,0 Тл, регистрационный номер 3.1.ZZT.0021.2013 в Федеральном информационном фонде;
- государственный рабочий эталон единиц магнитной индукции постоянного магнитного поля 1 разряда в диапазоне значений от 1 до 7000 мкТл, магнитной индукции переменного магнитного поля 1 разряда в диапазоне значений от 1 до 7000 мкТл в диапазоне частот от 5 до 10000 Гц, регистрационный номер 3.1.ZZT.0247.2017 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых магнитометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции
ГОСТ 22261-94 Средства измерений электрических и магнитных измерений. Общие технические условия
